p14
Sostituzione della membrana
1
Smontare i coperchi testa (J) per controllare il
diaframma (F).
2
Svitare quattro (pompa con uno/due teste) viti (H) con
una chiave a brugola largo 5. Rimuovere entrambi
i coperchi delle teste (J) insieme con le teste delle
valvole (O) e le connessioni.
3
Controllare la membrana (F) sia danneggiato e sostitu-
irlo, se necessario.
4
Sollevare con attenzione diaframma lateralmente. Non
usare mai attrezzi appuntiti o taglienti per sollevare il
diaframma.
5
Utilizzare il tasto diaframma per afferrare il disco
supporto del diaframma (E) sotto il diaframma.
6
Svitare il supporto del disco membrana (E) con
diaframma (F) e la membrana di bloccaggio disco (G).
7
Controllare rondelle (D) tra il disco di supporto della
membrana (E) e la biella (B). Non mescolare le
rondelle dalle testate diverse, dal momento che questi
sono impostati in fabbrica per garantire la corretta
esecuzione della pompa. Assicurarsi che il numero
originale viene rimontato in testa singola pompa.
Rondelle Troppo pochi: La pompa non raggiungerà le
specifiche vuoto.
Rondelle Troppi: disco a membrana di serraggio cadrà
coperchio della testa, causando un funzionamento
rumoroso e causando la pompa di cogliere in su.
Se il diaframma vecchia è difficile da separare dal
disco di supporto membrana, il gruppo immergere in
nafta o etere di petrolio. Non inalare i vapori!

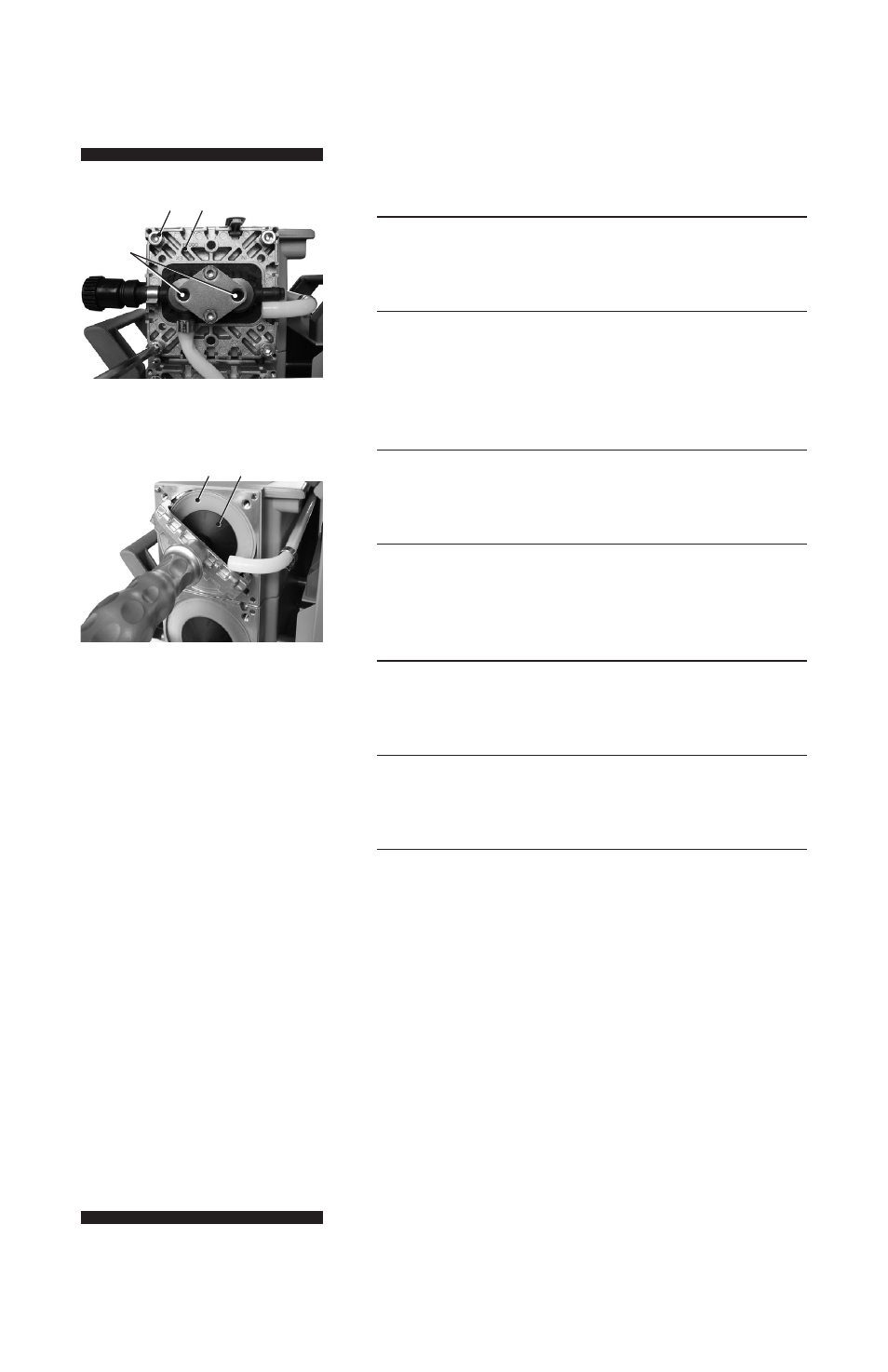

Passo 1
Passo 3
O
F G
H J
