p17
4
Togliere le teste delle valvole (O) con le molle del
disco (R), tubo di collegamento, se del caso, porta-
gomma (P) e dispositivi di fissaggio di collegamento
(Q) o portare la valvola dirige con attenzione da parte.
Nota la posizione e l’orientamento delle teste delle
valvole.
Nota la posizione e l’allineamento delle valvole (N).
5
Le valvole di ritegno (N) e gli O-ring (M) per i danni e
sporcizia.
6
Sostituire le valvole o gli o-ring, se necessario.
7
Utilizzare etere di petrolio o altro solvente industriale
per rimuovere i depositi. Non inalare i vapori.
8
Inserire O-ring (M) e valvole (N). Vedere figura per la
corretta posizione delle valvole:
Ingresso laterale (IN): Contrassegnato “IN” accanto
alla sede della valvola. Le valvole punti lingua al reni-
forme orifizio in sede di valvola.
Uscita laterale (EX): Contrassegnato con “EX” vicino
alla sede della valvola. La valvola è orientato nella
stessa direzione la valvola sul lato di ingresso.
9
Posizione teste valvolari (O), con ugello flessibile
(P), se del caso, tubo di collegamento o fissaggio di
collegamento (Q), e disco molle (R) sulle sedi delle
valvole. La molla a tazza di posizione con apertura
verso il basso di grandi dimensioni. Prestare atten-
zione al corretto orientamento delle teste delle valvole.
Centro della testa della valvola rispetto alla sede della
valvola. La testa della valvola devono essere piatte
sulla sede della valvola.

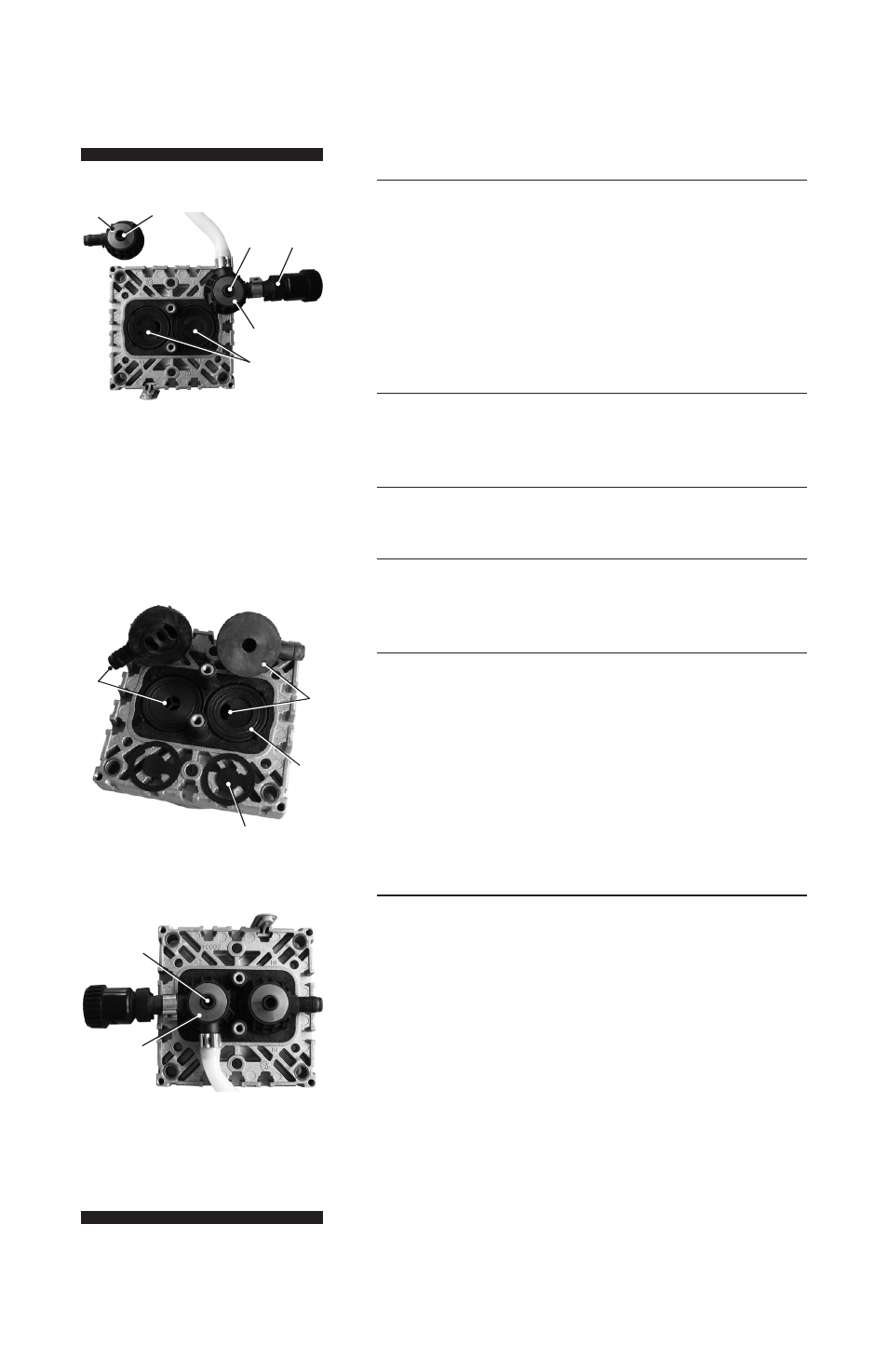

Passo 4
Passo 8
Passo 9
O
Q
R
R
N
O
N
M
IN
EX
O
R
