p15
8

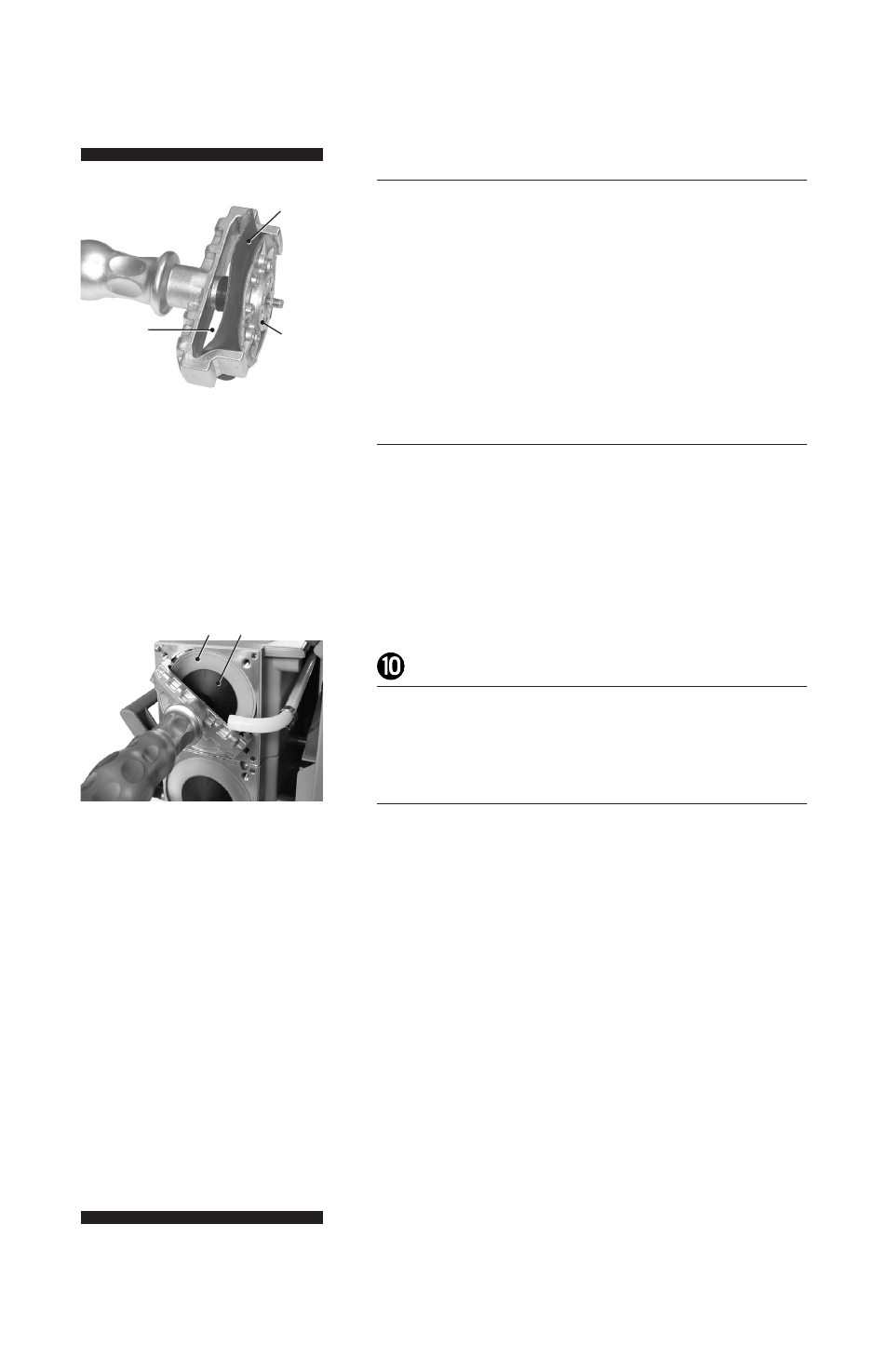

Posizione nuovo diaframma (F) tra il disco membrana
di serraggio con vite a testa quadra (G) e il supporto
del disco membrana (E).
Nota: la posizione della membrana con il lato verso
il pallido disco della membrana di serraggio (fronte
camera della pompa).
Assicurarsi che la vite di testa quadrata del disco
diaframma di bloccaggio sia correttamente posizionato
nel foro guida del disco di supporto diaframma.
9
Sollevare il diaframma a lato. Posizionare la
membrana con attenzione insieme con disco
membrana di bloccaggio e supporto disco membrana
nella chiave diaframma.
Evitare danni della membrana: Non piegare eccessiva-
mente o sgualcire il diaframma.
Montare il numero originale di rondelle (D) tra il disco
membrana di supporto (E) e la biella (B).
Vite di bloccaggio del disco membrana (G), il
diaframma (F), il supporto disco membrana (E) e
rondelle (D) alla biella (B).
!
Coppia ottimale per il disco di supporto del
diaframma: 4.4 lb
f
ft (6 Nm), si consiglia di utilizzare
una chiave dinamometrica. Collegare chiave dinamo-
metrica a chiave diaframma (vite a testa esagonale 6
mm di larghezza).
Nota: Non usare mai il tasto a membrana con even-
tuali ulteriori strumenti come pinze o chiavi a brugola,
senza limitazione di coppia appropriata.
Passo 8
Passo 10
F
G
E
F G
