Tcp/ip di connessione tramite la porta ethernet – Hoefer IEF100 Manuale d'uso
Pagina 43
• p37
TCP/IP di connessione tramite la porta Ethernet
Utilizzare il IEF100 porta Ethernet per la connessione a una rete
locale (LAN).
Collegare un cavo ethernet dal vivo nella porta. La LAN assegna
automaticamente un indirizzo internet al IEF100. L’indirizzo internet
è visualizzato sullo schermo IEF100 opzioni.
Configurazione porta Ethernet
1
Dalla schermata HyperTerminal proprietà, selezionare il protocollo
TCP/IP (Winsock) opzione la porta di comunicazione proprietà finestre
(Fig. 40).
2
Premere il tasto “OPTION” dalla schermata principale del IEF100.
Il server locale dovrebbe automaticamente assegnare un indirizzo
internet nel formato XXX.XXX.XXX.XXX.
Inserire l’indirizzo IP al IEF100 in “HOST ADDRESS” line in formato
XXX.XXX.XXX.XXX (Fig. 41).
3
Impostare il “PORT NUMBER” a 10001 (Fig. 41).

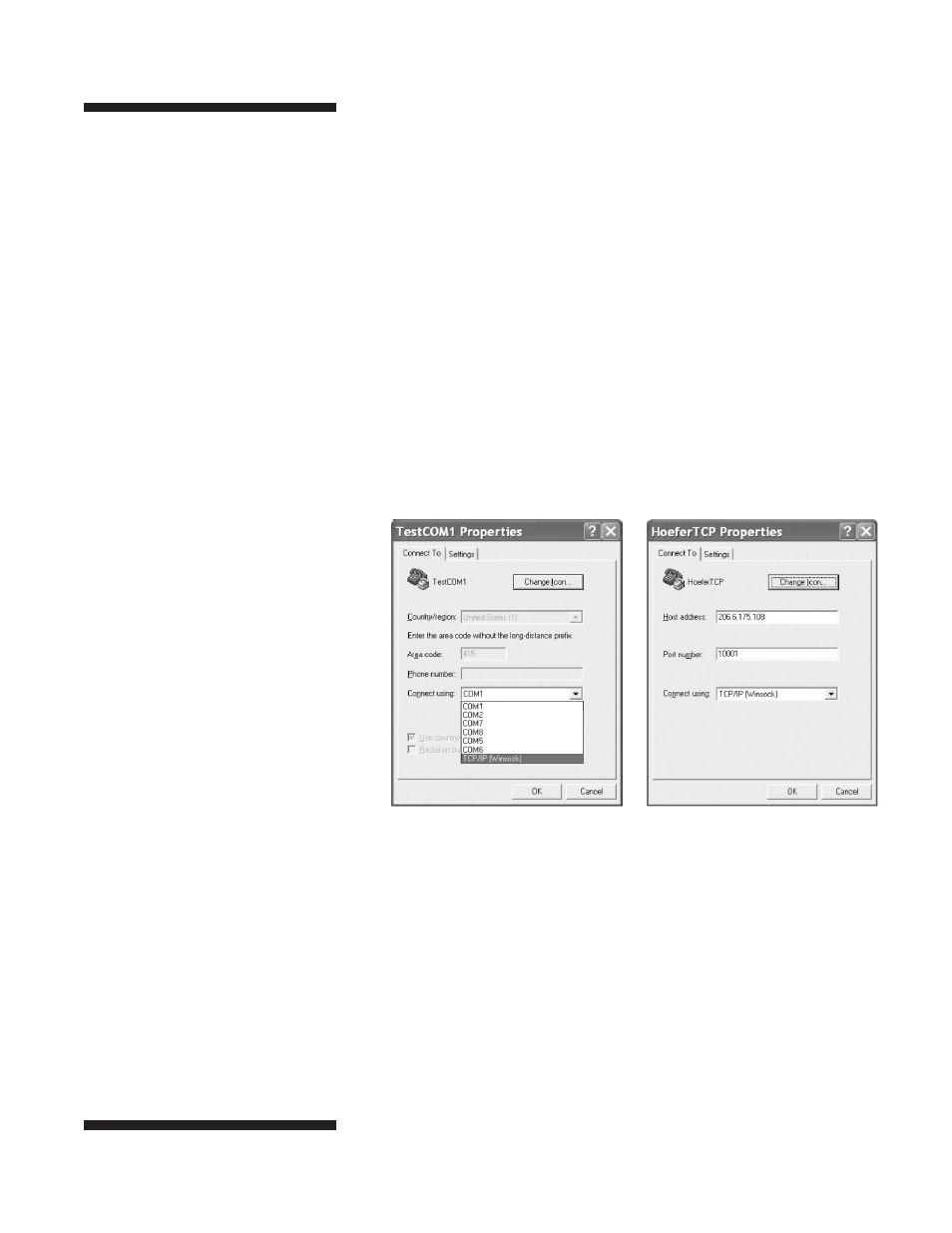

Fig. 40. Selezionare l’opzione TCP/IP.
Fig. 41. Inserire l’indirizzo IP e
numero di porta.
