Il secondo gruppo di strisce IPG vengono caricati a destra della prima serie
nel senso opposto, con l’estremità anodica (+) delle strisce corrispondenti
della (–) sul vassoio e la IEF100. L’estremità catodica (–) di ciascuna serie
di strisce devono essere di fronte all’altro nel centro del vassoio focalizzazi-
one, circa 4 cm di distanza (Fig. 29).
7
Parallele strisce IPG deve essere allineato il più possibile con il (+) o (–)
impresso sulla striscia per guidare l’allineamento.
8
Applicare stoppini elettrodi su ciascuna estremità delle strisce IPG, sovrap-
posto al gel di 2-3 mm, e si estende l’estremità del nastro IPG.
• Gli stoppini elettrodi vengono forniti in lunghe strisce perforate. Usare le
forbici per tagliare il numero desiderato di stoppini.
• Inumidire gli stoppini IEF con acqua e asciugare delicatamente l’acqua
in eccesso.
9
Collegare gli elettrodi (anodo +) al polo positivo (+) del terminale sul lato
sinistro del IEF100.
0
Gli elettrodi anodici sono posti alle due estremità del vassoio focalizzazione,
il lato sinistro della prima serie di strisce IPG e il lato destro del secondo
gruppo di strisce IPG. Gli elettrodi devono essere centrato sulla parte supe-
riore della zona in cui si sovrappone stoppino il gel della striscia IPG.
!
Collegare gli elettrodi catodo (–) al polo negativo (–) del terminale sul lato
destro della IEF100.
@
Gli elettrodi catodici sono collocati al centro del vassoio focalizzazione, sul
lato destro del primo gruppo di strisce IPG e il lato sinistro del secondo
gruppo di strisce IPG. Gli elettrodi devono essere centrato sulla parte supe-
riore della zona in cui si sovrappone stoppino il gel della striscia IPG.

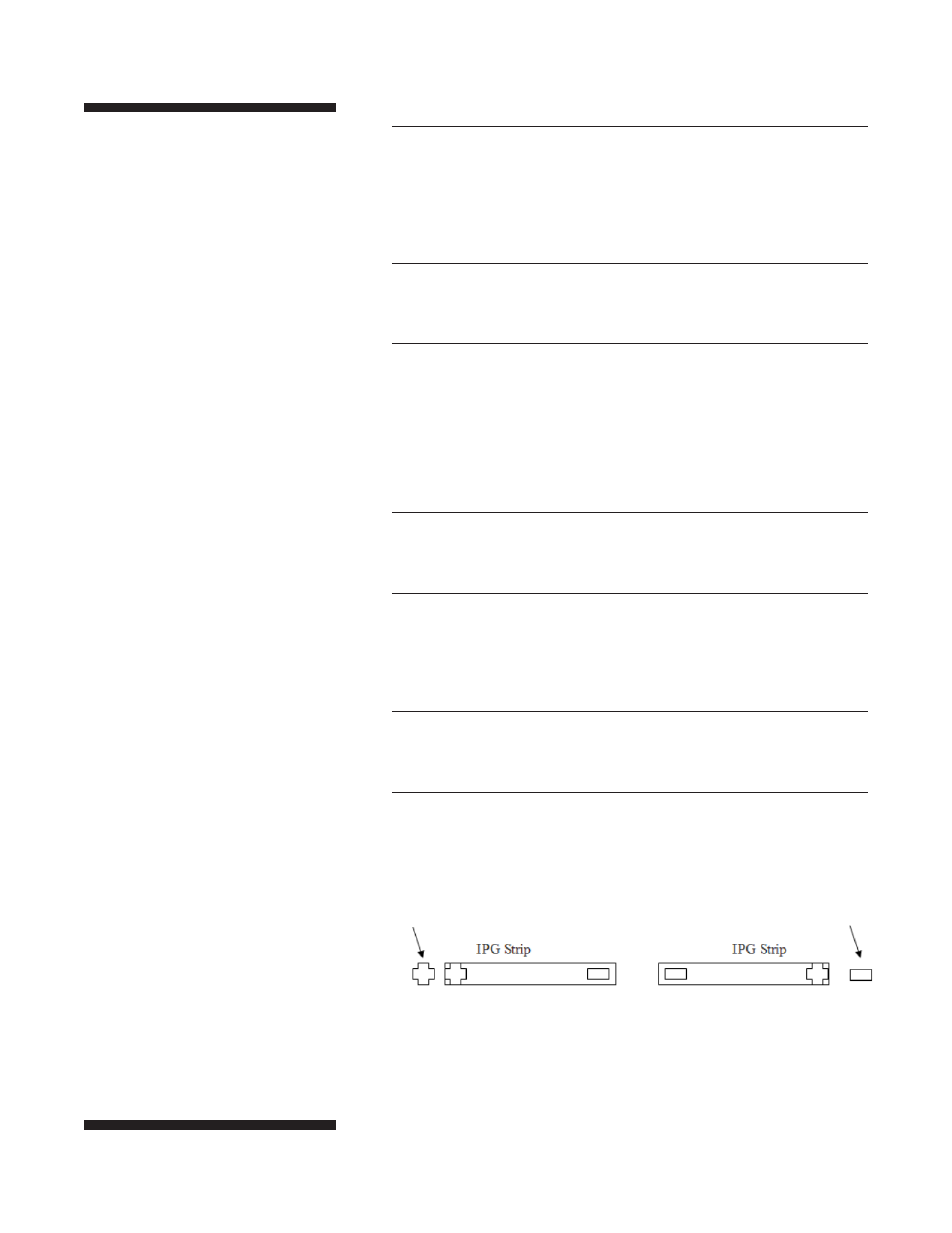

Fig. 29. IPG posizionamento Strip.
il vassoio il vassoio
