• p8
Elettrodi
Elettrodo Positivo (anodo)
Un connettore ad alta tensione attribuisce il positivo (+) elettrodo(s)
per il terminale di alta tensione. L’anodo è un singolo filo bianco e
connettore, e individua sul lato sinistro del cassetto.
Elettrodo negativo (catodo)
A sei fili (LAN) collega il negativo (–) elettrodo(s) al terminale di
massa, monitorando la corrente in ogni corsia. Individua catodo sul
lato destro del vassoio.
Elettrodi deve essere posto nel vassoio con il numero “1” verso la
parte anteriore del vassoio, e gli elettrodi di platino filo di fronte al
centro delle strisce IPG.

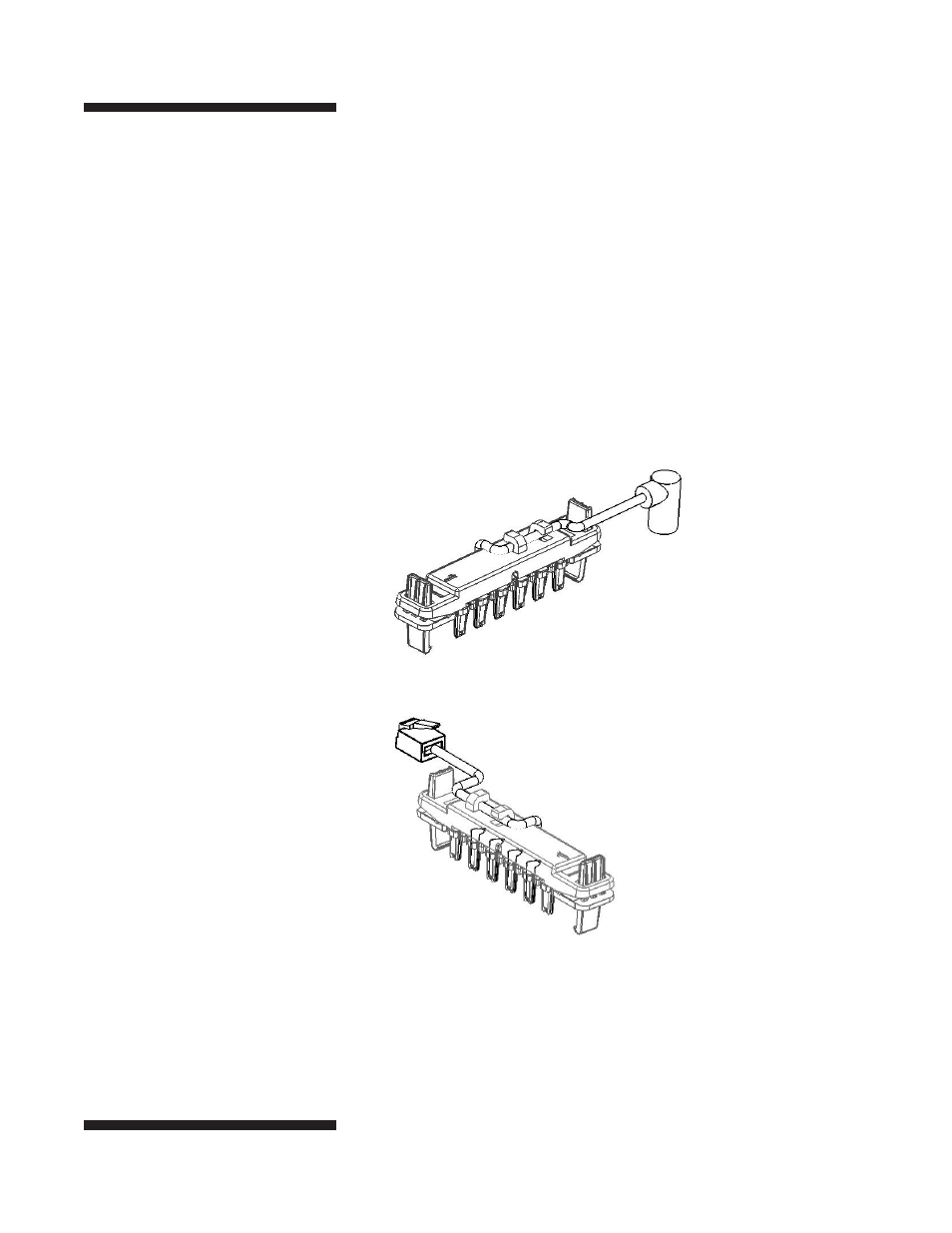

Fig. 7. Elettrodo positivo elettrodo (alto),
e negativo (inferiore).
(+) Elettrodo positivo
(–) Elettrodo negativo
