190M Series Medical ScopeMeter
Manuale d'Uso
76

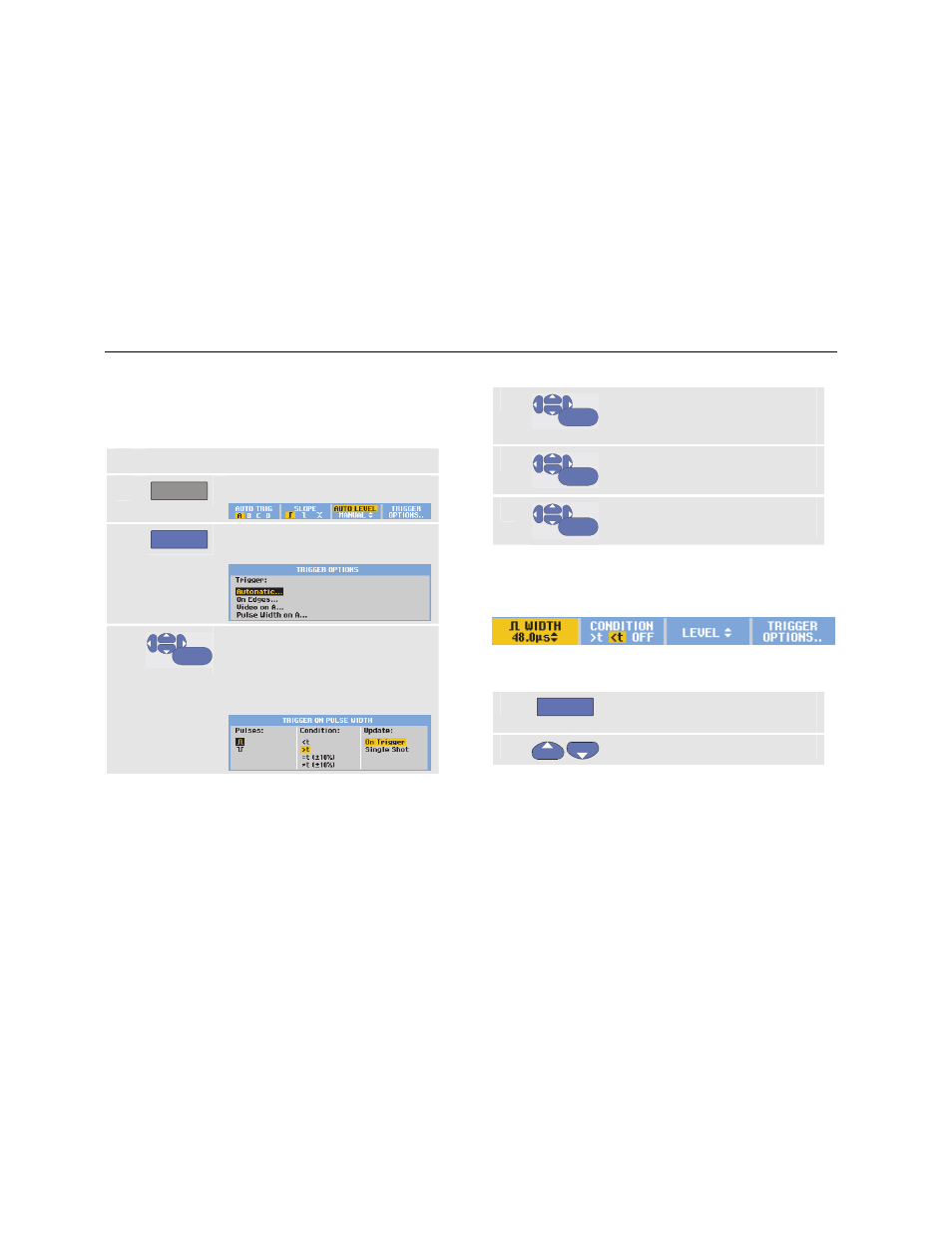

Rilevamento degli impulsi stretti
Per impostare lo strumento di misura in modo che esegua
il trigger sugli impulsi positivi stretti inferiori a 5 ms,
procedere come segue:
1 Applicare un segnale video all'ingresso A rosso.
2
TRIGGER
Visualizzare le voci tasto TRIGGER .
3
F4
Aprire il menu TRIGGER OPTIONS
(opzioni di trigger).
4
ENTER
Selezionare Pulse Width on A...
(Ampiezza di impulso su A) per
aprire il menu trigger on pulse
width (trigger su ampiezza di
impulso).
5
ENTER
Selezionare l'icona impulso
positivo, quindi passare a
Condition (Condizione).
6
ENTER
Selezionare <t, quindi passare a
Update (Aggiorna).
7
ENTER
Selezionare On Trigger (Trigger
inserito).
Lo strumento di misura è ora pronto per eseguire il trigger
dei soli impulsi stretti. Controllare che le voci del tasto
trigger sulla parte inferiore della schermata si siano
adattate in modo da impostare le condizioni di impulso:
Per impostare l'ampiezza d'impulso a 5 ms, procedere
come segue:
8
F1
Abilitare i tasti freccia per regolare
l'ampiezza d'impulso.
9 Selezionare 5 ms.
Tutti gli impulsi positivi stretti inferiori a 5 ms sono ora
visualizzati sulla schermata (vedere Figura 33).
