Uso delle funzioni del registratore
Registrazione delle forme d'onda dell'oscilloscopio nella memoria estesa (Scope Record)
2
51
Uso di Scope Record in modalità scansione
singola
Utilizzare la funzione Single Sweep (Scansione singola)
del registratore per arrestare automaticamente la
registrazione quando la memoria estesa è piena.
Continuare dal passo 3 della sezione precedente:
4
F1
Arrestare la registrazione per
sbloccare il tasto funzione
OPTIONS… (OPZIONI).

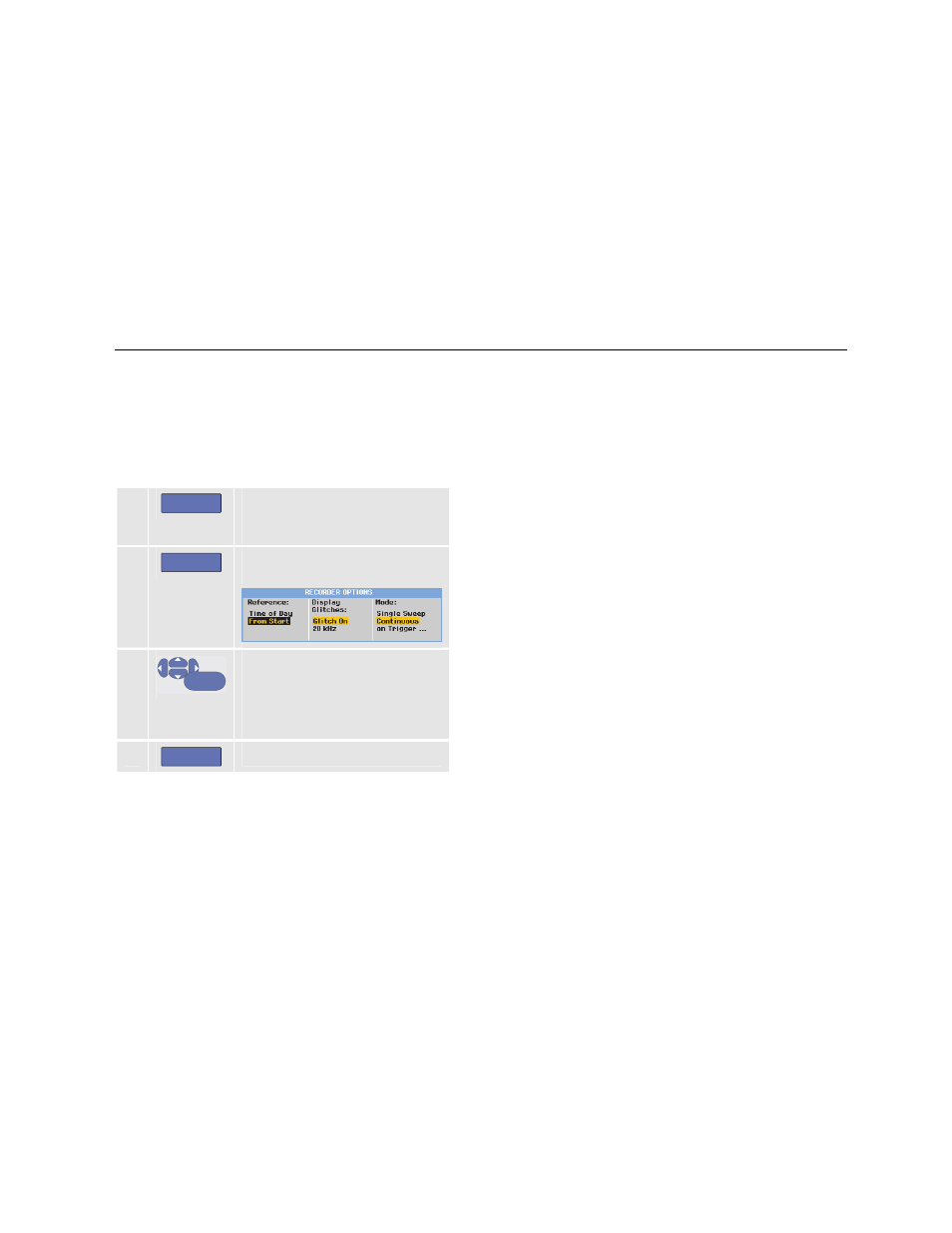

5
F2
Aprire il menu RECORDER OPTIONS
(opzioni del registratore).
6
ENTER
Passare al campo Mode
(Modalità), selezionare Single
Sweep (Scansione singola) e
accettare le opzioni del
registratore.
7
F1
Avviare la registrazione.
Uso del triggering per avviare o arrestare la
funzione Scope Record
Per registrare un fenomeno elettrico che provoca un
guasto, potrebbe essere utile avviare o arrestare la
registrazione con un segnale di trigger:
Start on trigger (Avvio con trigger inserito) per avviare la
registrazione; la registrazione si arresta quando la
memoria estesa è piena.
Stop on trigger (Arresto con trigger inserito) per arrestare
la registrazione.
Stop when untriggered (Arresto con trigger disinserito) per
continuare la registrazione fino all'arrivo del trigger
successivo entro 1 divisione in modalità View all
(Visualizza tutti).
Per i modelli 190M-4, il segnale sull'ingresso BNC che è
stato selezionato come sorgente di trigger deve causare il
trigger.
Per i modelli 190M-2, il segnale applicato al segnale degli
ingressi del connettore a banana (
EXT TRIGGER (in) )
(TRIGGER ESTERNO inserito) deve causare il trigger. La
sorgente di trigger è impostata automaticamente su
Ext.
(esterna).
Per impostare lo strumento di misura, continuare dal
passo 3 della sezione precedente:
