Triggering a N-cicli
Il triggering a N-cicli consente di creare un'immagine
stabile, ad esempio, di forme d'onda arbitrarie di n-cicli.
Ciascun trigger successivo è generato dopo che la forma
d'onda ha intersecato il livello di trigger N volte nella
direzione conforme all'inclinazione trigger selezionata.
Per selezionare il trigger a N-cicli, continuare di nuovo dal
passo 3 (pagina 69):
4
ENTER
Selezionare On Trigger (Trigger
inserito) o Single Shot
(Acquisizione singola) e passare a
Trigger Filter (Filtro trigger).
5
ENTER
Selezionare un filtro trigger o
impostarlo su Off (Disattivo).
6
ENTER
Impostare NCycle (N-cicli) su On
(Attivo)
Verificare che le voci tasto sulla parte inferiore della
schermata si siano modificate per consentire un'ulteriore
selezione delle impostazioni specifiche del trigger a N-
cicli:
7 Impostare il numero di N-cicli
8 Regolare il livello di trigger

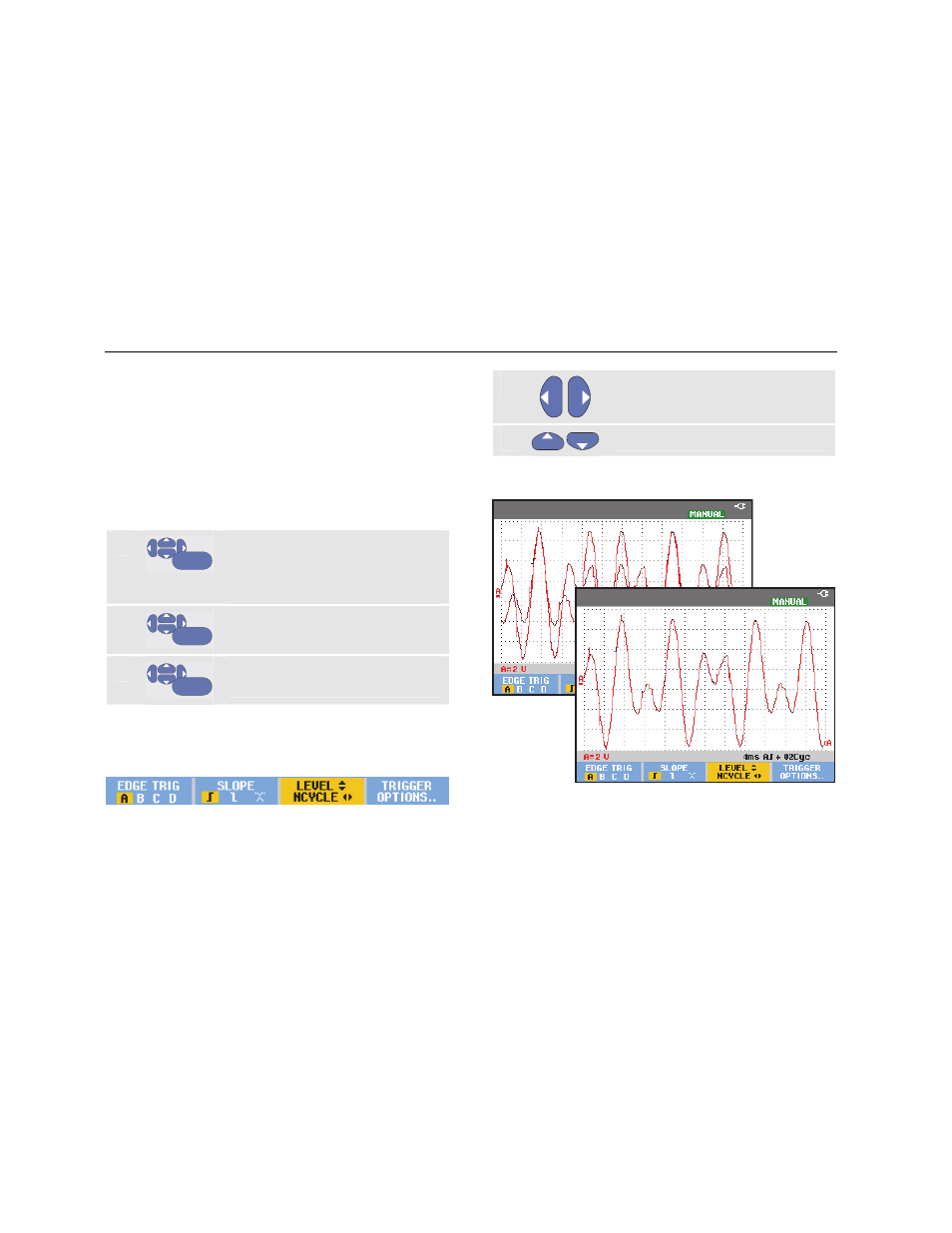

Tracce con triggering a N-cicli (N=2) e senza triggering a
N-cicli sono mostrate nella Figura 31.
Figura 31. Triggering a N-cicli
