Uso delle funzioni del registratore
Analisi di una funzione TrendPlot o Scope Record
2
53
10
ENTER
Selezionare il livello di trigger
0,12V o 1,2V e accettare tutte le
opzioni registratore.
11 Applicare un segnale di trigger agli ingressi
rosso e nero del connettore a banana esterno.
Durante la registrazione, i campioni vengono salvati in
modo continuo nella memoria estesa. Sulla schermata
vengono visualizzate le ultime dodici divisioni registrate.
Utilizzare View All (Visualizza tutti) per visualizzare il
contenuto completo della memoria.
Nota
Per ulteriori informazioni riguardo la funzione di
trigger ad acquisizione singola, vedere Capitolo 4
"Triggering sulle forme d'onda".

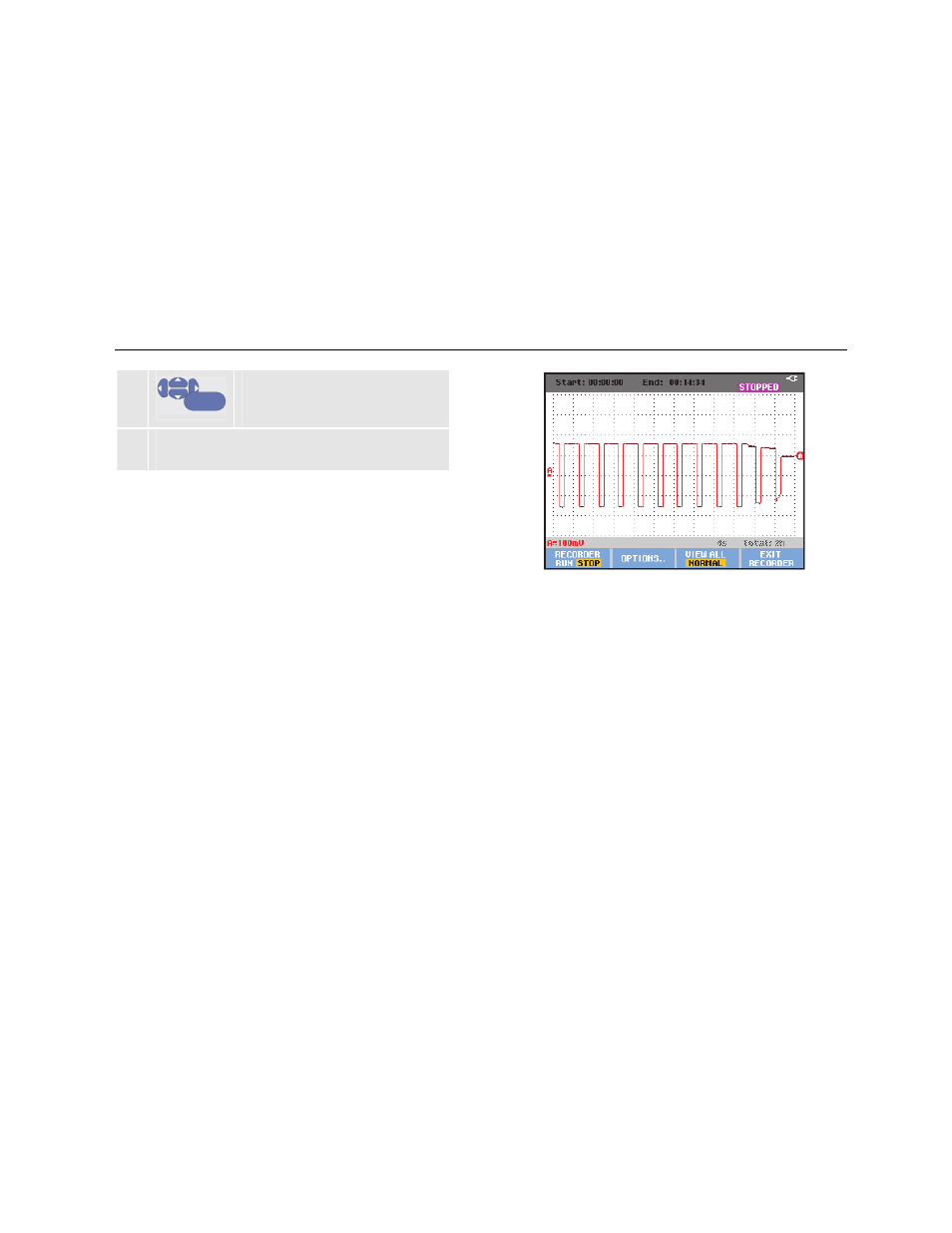

Figura 22. Registrazione di scansione singola con
trigger
Analisi di una funzione TrendPlot o
Scope Record
Da una funzione TrendPlot o Scope Record è possibile
utilizzare le funzioni di analisi CURSORS (CURSORI) e
ZOOM per effettuare l'analisi dettagliata delle forme
d'onda. Tali funzioni sono descritte in Capitolo 3: "Uso
delle funzioni Replay, Zoom e Cursors".
