Visualizzazione di un segnale sconosciuto mediante Connect-and-View™
1
19
Visualizzazione di un segnale
sconosciuto mediante Connect-and-
View™
La funzione Connect-and-View consente allo strumento di
misura di visualizzare automaticamente segnali complessi
e sconosciuti. Questa funzione ottimizza la posizione,
l'intervallo, la base dei tempi e il triggering, assicurando
un'immagine stabile per quasi tutte le forme d'onda. Se il
segnale dovesse cambiare, la configurazione viene
automaticamente regolata in modo da mantenere i migliori
risultati di visualizzazione. Questa funzione è
particolarmente utile per controllare in modo rapido diversi
tipi di segnale.
Per abilitare la funzione Connect-and-View quando lo
strumento di misura è in modalità MANUAL (MANUALE),
procedere come segue:
1
MANUAL
AUTO
Eseguire un Auto Set (settaggio
automatico). Sulla parte destra
superiore della schermata appare la
scritta
AUTO (automatico), il tasto non è
illuminato.
La linea inferiore specifica l'intervallo, la base dei tempi e
le informazioni di trigger.
L'identificatore di forma d'onda (A) è visibile sul lato destro
della schermata, come indicato nella Figura 7. L'icona
zero
-
dell'ingresso A sul lato sinistro della schermata
identifica la base della forma d'onda.
2
MANUAL
AUTO
Premere una seconda volta per
selezionare di nuovo l'intervallo
manuale. Sulla parte destra superiore
della schermata appare la scritta
MANUAL (manuale), il tasto è illuminato.

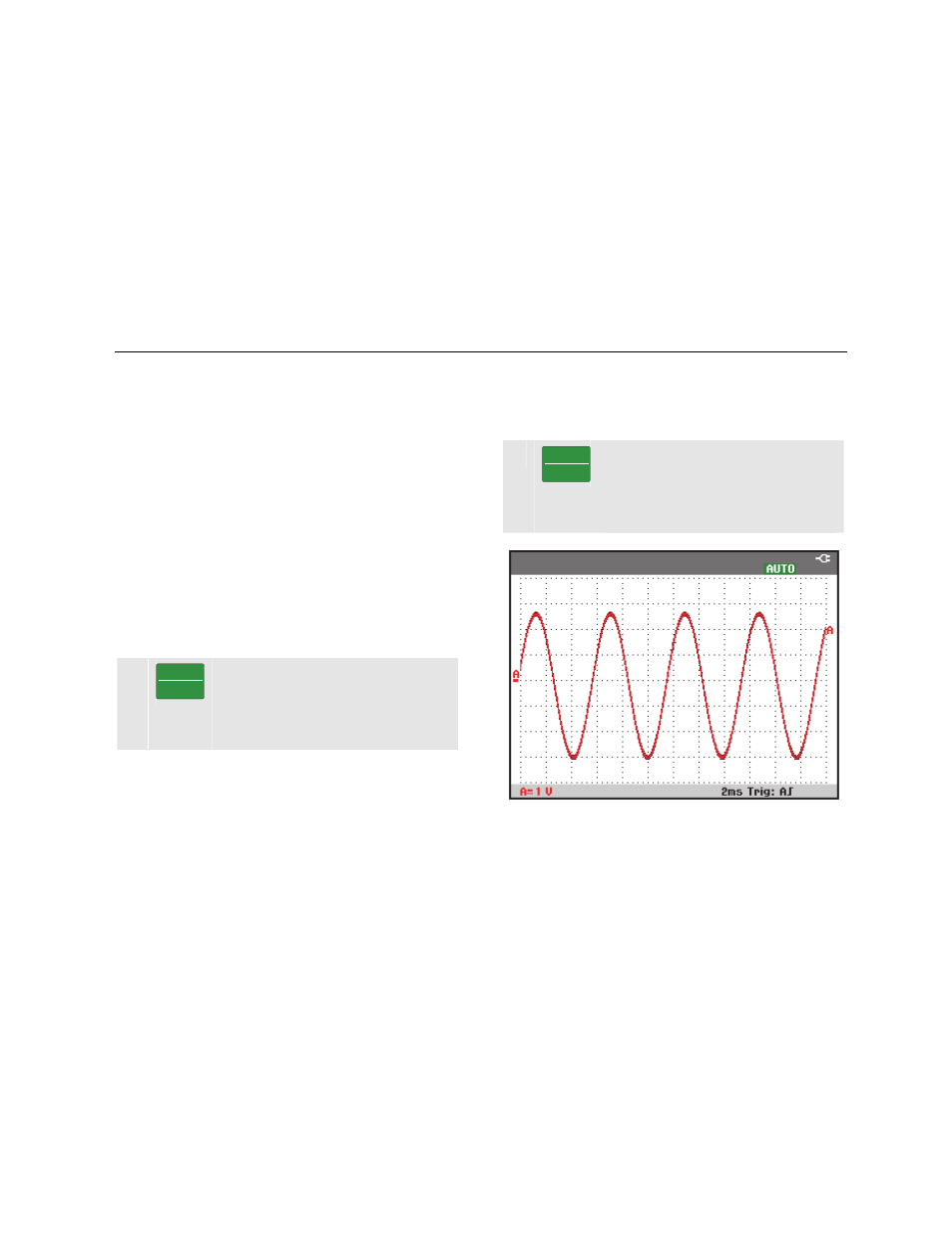

Figura 7. La schermata dopo un Auto Set
