Fluke Biomedical ESA620 - Manuale (Pagina 64)

ESA620
Manuale d'uso
50
Misure di corrente
L'analizzatore può eseguire misurazioni di corrente
continua, alternata e alternata+continua sino a 10 mA.
Per eseguire una misurazione di corrente procedere
come segue.
1. Premere il pulsante funzione Leakage dal menu
Point-To-Point.
2. Premendo  o  si seleziona la modalità di
misurazione solo ca, solo cc o ca+cc.
3. Inserire i puntali nei connettori rosso e nero 2-WIRE
V/ Ω /A.
Mettere i puntali a contatto di due punti tra i quali circola
la corrente da misurare e leggere la misura sul display
dell'analizzatore.
Simulazione di forme d’onda ECG
L'analizzatore è in grado di generare varie forme d'onda
sui terminali delle parti applicate. Questi segnali servono
a misurare le caratteristiche prestazionali dei monitor
ECG e delle stampanti a nastro di carta ECG. Vedere la
Figura 32 per le connessioni tra l'analizzatore e un
monitor ECG.
Per accedere al menu di simulazione di forme d’onda
ECG, illustrato nella Figura 31, premere . Da questo
menu è possibile selezionare diverse forme d'onda
premendo F1, mentre la frequenza della forma d'onda si
seleziona premendo F2.
faw09.eps

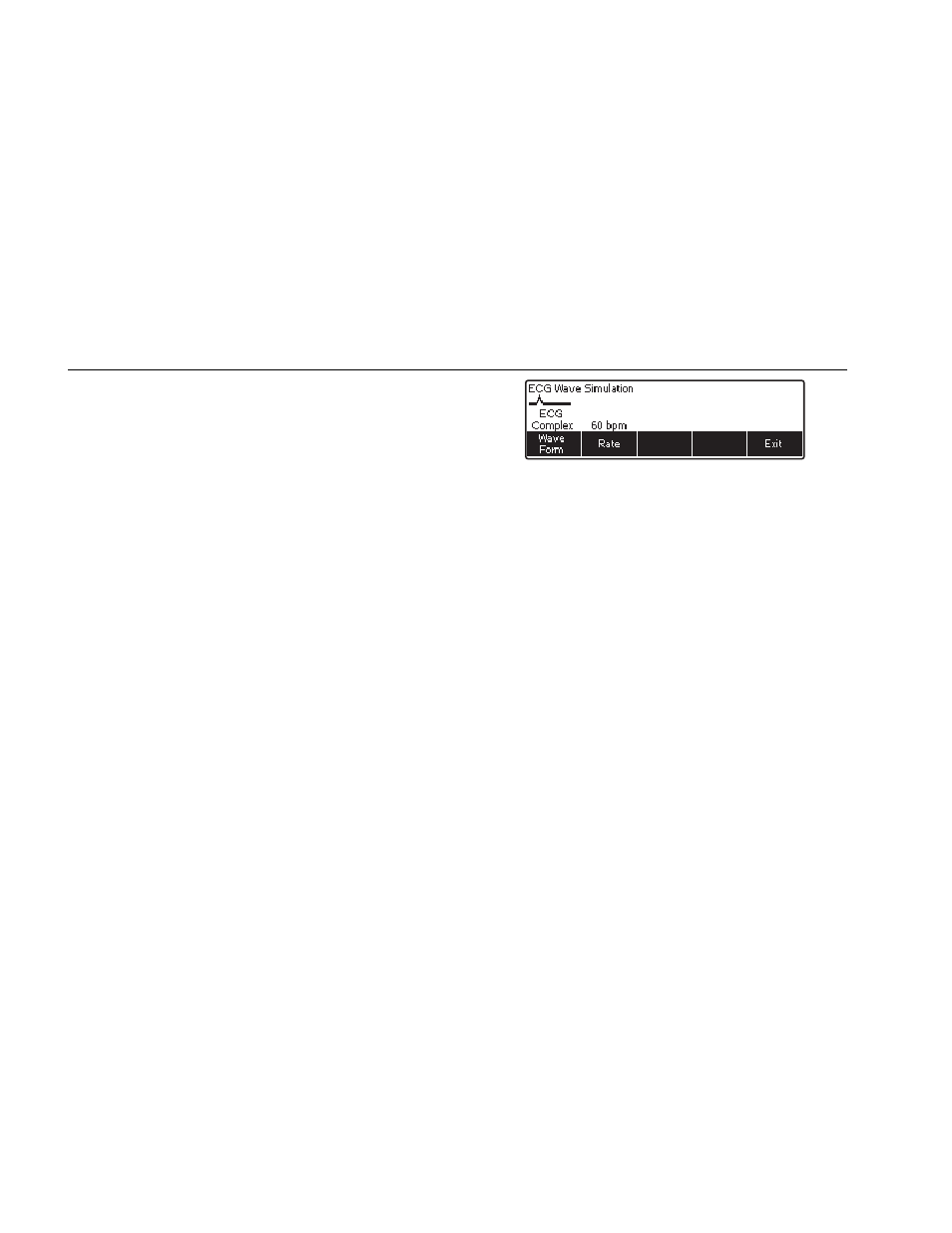

Figura 31. Menu di simulazione di forme d’onda ECG
Per selezionare una delle forme d'onda predefinite,
premere il pulsante funzione Wave Form. Sopra la
dicitura del pulsante funzione compare una casella di
scorrimento con  accanto. Usare  o  per fare
scorrere le varie forme d'onda.
Per tutte le forme d'onda eccetto VFIB e Triangle, si
regola la frequenza o il numero di battiti mediante il
pulsante funzione Frequency o Rate. Per alcune forme
d'onda si può selezionare tra più di due valori della
frequenza o del numero di battiti. Per tali forme d'onda,
premendo il pulsante funzione Frequency o Rate si
visualizza una casella di scorrimento sopra la dicitura del
pulsante funzione con  accanto. Usare  o  per
selezionare la frequenza. Per le forme d'onda per le quali
sono disponibili solo due valori della frequenza o del
numero di battiti, premendo il pulsante
funzioneFrequency o Rate si seleziona alternativamente
l'uno o l'altro valore.
