ESA620
Manuale d'uso
10
Collegamento all'alimentazione di rete
 Avvertenza
Per prevenire scosse elettriche e assicurare
il giusto funzionamento dell'analizzatore,
collegare il cavo di alimentazione tripolare in
dotazione a una presa di corrente dotata di
conduttore di protezione. Non utilizzare un
adattatore a due conduttori né una prolunga,
in quanto si interromperebbe la connessione
a massa di protezione.
Collegare l’analizzatore a una presa di corrente tripolare
con adeguata connessione alla terra. L’analizzatore non
esegue i test correttamente se la connessione a massa è
aperta.
L'analizzatore è concepito per l'uso con un circuito di
alimentazione monofase e dotato di conduttore di
protezione. Non è concepito per l'uso con circuiti di
alimentazione bifase, a fasi divise o trifase. Tuttavia è
impiegabile con circuiti di alimentazione che applichino le
tensioni corrette per un sistema monofase dotato di
conduttore di protezione.
Collegamento di un dispositivo
all’analizzatore
Il dispositivo da analizzare può essere collegato in vari
modi, secondo il tipo di dispositivo e il numero di
connessioni necessarie per l’esecuzione di un test
completo della sicurezza elettrica. La Figura 4 mostra un
dispositivo collegato alla presa di test, ai terminali per
parti applicate e una connessione separata all’involucro o
alla massa di terra di protezione del dispositivo.
Accensione dell'analizzatore
Nota
Per accertarsi che la spia dell'alta tensione
funzioni, verificare che si accenda durante
l’autotest all’accensione.
Premere sul lato "I" dell'interruttore generale sul pannello
posteriore. L’analizzatore esegue una serie di autotest e
se questi vengono completati senza errori, visualizza il
messaggio illustrato nella Figura 3.
faw05.eps

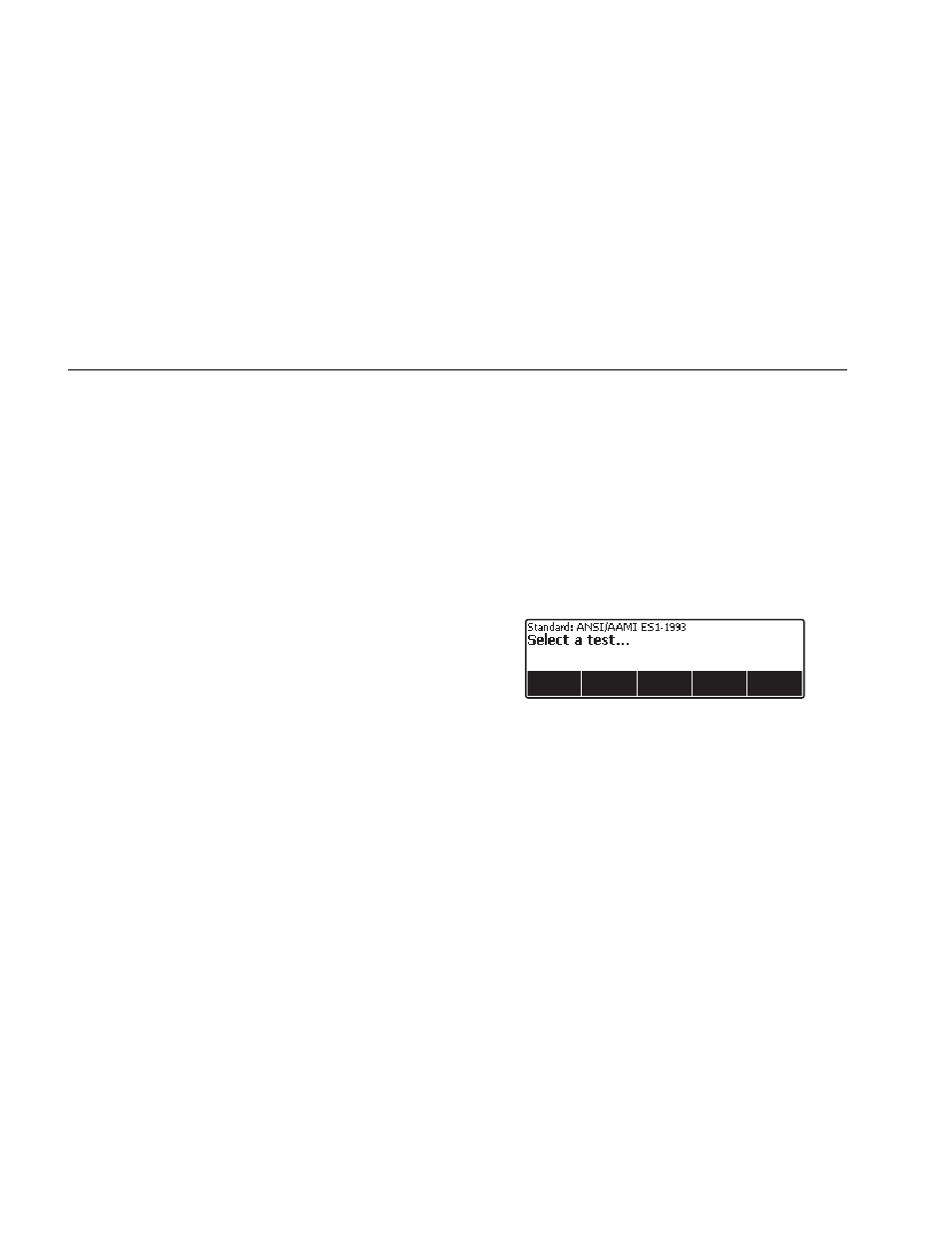

Figura 3. Analizzatore pronto per il funzionamento
