Test della resistenza di isolamento
I cinque test della resistenza di isolamento misurano la
resistenza tra la tensione di rete (L1 e L2) e il conduttore
di protezione, tra le parti applicate e il conduttore di
protezione, tra la tensione di rete e le parti applicate, tra
la tensione di rete e i punti conduttivi accessibili non al
potenziale di terra, e tra le parti applicate e i punti
conduttivi accessibili non al potenziale di terra.
Per accedere al menu del test della resistenza di
isolamento (Insulation Resistance) premere .
Tutti i test della resistenza di isolamento possono essere
eseguiti con tensioni di 500 o 250 volt c.c. Per
selezionare un'altra tensione dal menu del test della
resistenza di isolamento, premere il pulsante funzione
More
. Premendo il pulsante funzione Change Voltage si
seleziona alternativamente la tensione di 250 o 500 volt
c.c.
Nota
Quando si esce dal menu Insulation Resistance
e poi vi si ritorna, la tensione di test ritorna al
valore predefinito di 500 volt c.c..
faw15.eps

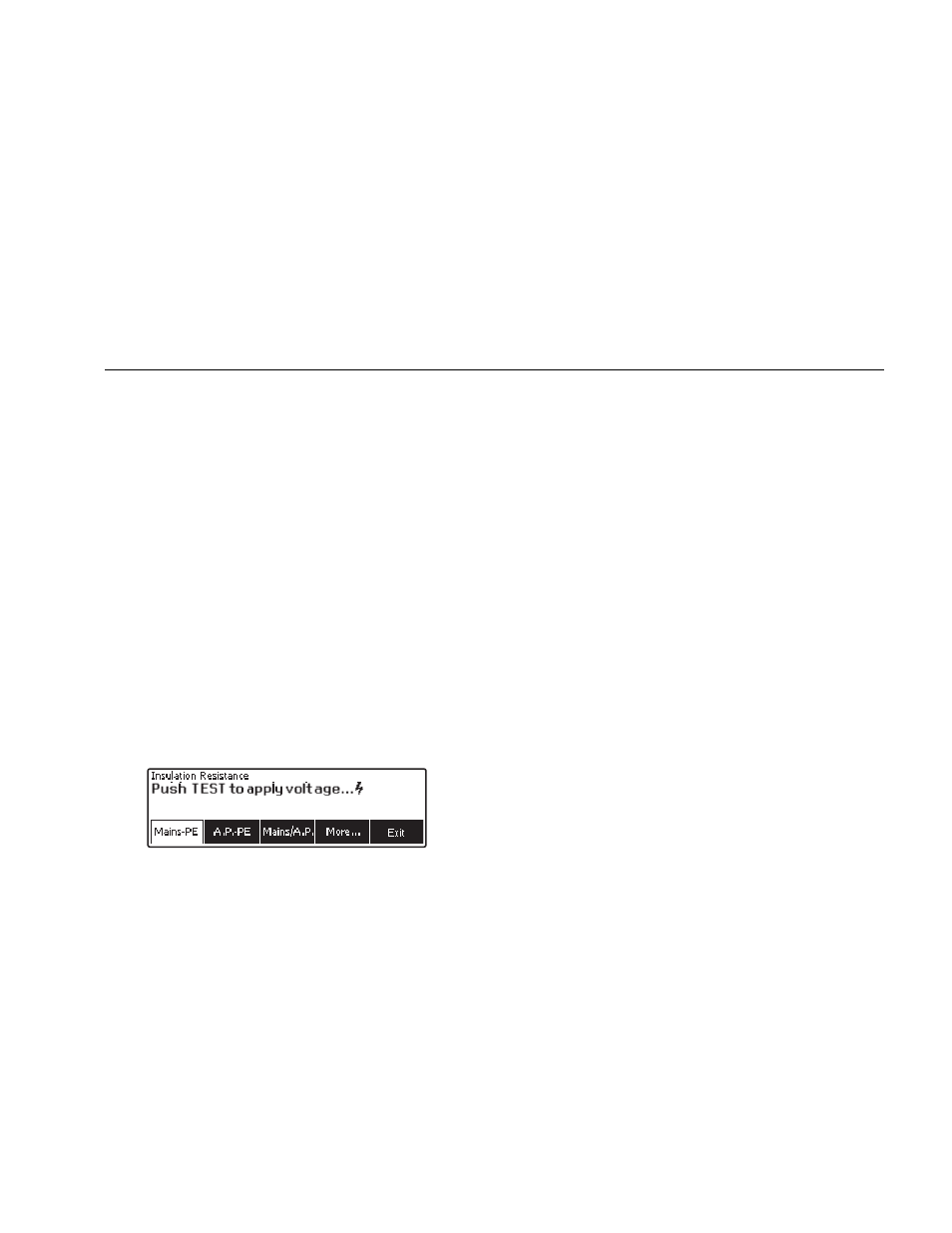

Figura 12. Misurazione della resistenza di isolamento
Come illustrato nella Figura 12, tre dei cinque test sono
visualizzati sopra i pulsanti funzione da F1 a F3. Per
accedere agli altri due test o selezionare la tensione di
test, premere il pulsante funzione More. Premendo il
pulsante funzione Back si ritorna al menu principale del
test della resistenza di isolamento.
Dopo aver selezionato uno dei test premendo
l'appropriato pulsante funzione, premere  per
applicare la tensione selezionata al dispositivo da
analizzare ed eseguire la misurazione.
Le figure da13 a17 mostrano le connessioni elettriche tra
l'analizzatore e il dispositivo da analizzare per i cinque
test.
Nota
Il dispositivo da analizzare va spento per questo
test.
