ESA620
Manuale d'uso
12
Durante l’autotest l’analizzatore verifica la polarità,
l’integrità della massa e il livello di tensione dell'ingresso
della corrente di rete. Durante l’autotest la spia dell'alta
tensione si accende brevemente. Se la polarità è
invertita, l’analizzatore indica questa condizione e
permette che s’inverta automaticamente. Se la
connessione di massa è aperta, l’analizzatore visualizza
questo problema. Se la tensione di rete è troppo alta o
troppo bassa, l’analizzatore visualizza questo problema e
non continua finché la tensione non è al giusto livello e
l'ESA620 non viene spento e riacceso.
Accesso alle funzioni dell'analizzatore
Per ciascuna funzione di impostazione e test,
l’analizzatore ha un serie di menu per l’accesso alle
variabili corrispondenti. Come illustrato nella Figura 5,
l’analizzatore indica vari test della corrente di dispersione
lungo la parte inferiore del display. L’opzione Exit serve a
uscire dalla modalità di test. Quando si preme il pulsante
funzione (da F1 a F5) sotto un test, l’analizzatore imposta
o esegue tale test.
faw04.eps

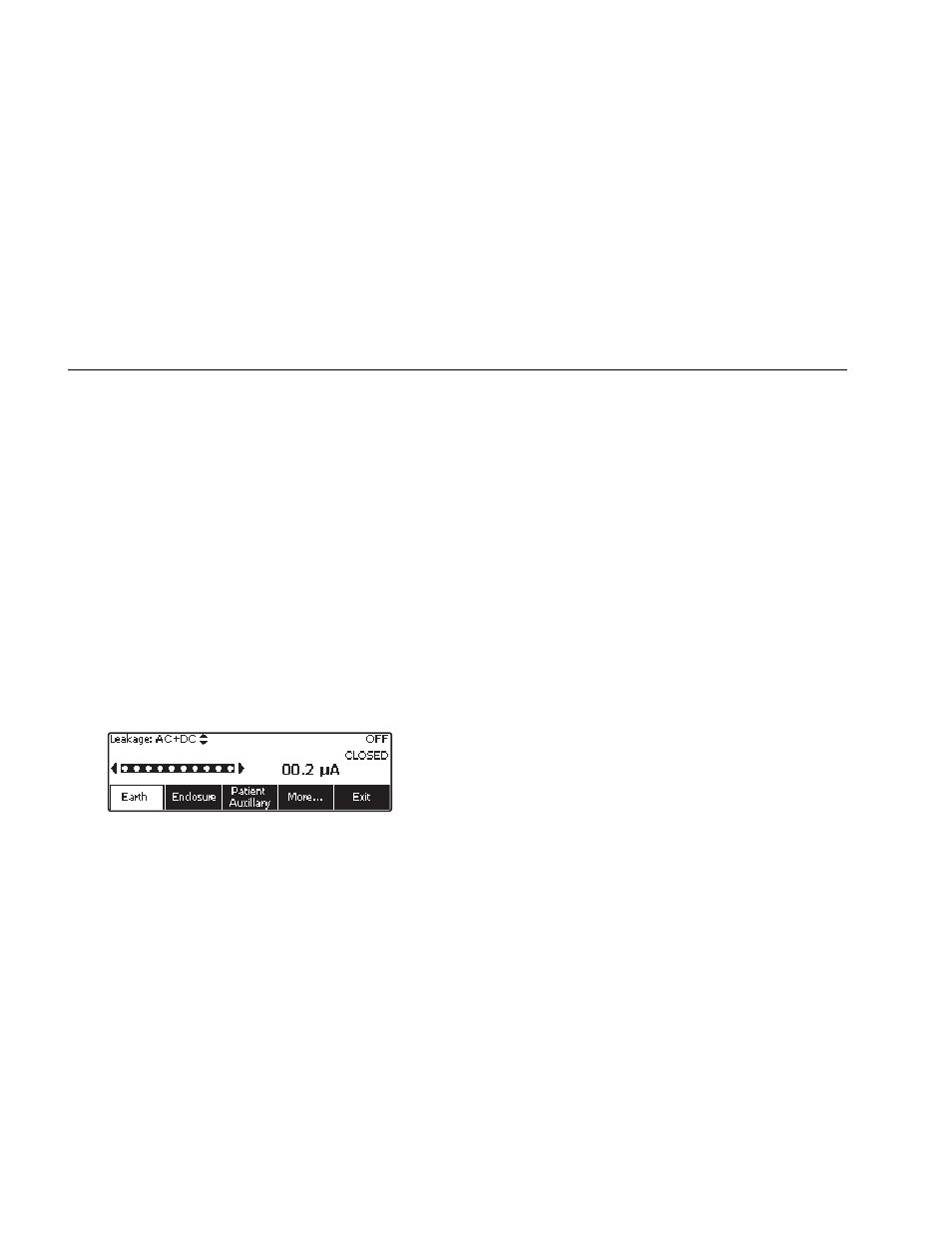

Figura 5. Menu dei test della corrente di dispersione
Oltre all’uso dei pulsanti funzione, per utilizzare una
funzione di test può essere necessario selezionare vari
parametri mediante i pulsanti di navigazione.
Nell’esempio precedente, accanto all’opzione selezionata
per la corrente di dispersione c’è l’icona , a indicare che
si regola l’opzione premendo  o . In questo esempio,
la misurazione della corrente di dispersione prevede tre
modalità: AC+DC, solo AC o solo DC. L’indicatore delle
parti applicate ha  all’estremità sinistra e  all’estremità
destra; queste icone indicano che occorre adoperare i
pulsanti  e  per selezionare una parte applicata.
I tre pulsanti sul lato destro del display
() regolano il cablaggio della presa di
test per alcuni test elettrici. Lo stato attuale di questi tre
pulsanti è visualizzato sul lato destro del display ogni
volta che questi comandi sono attivati.
Impostazione dell'analizzatore
Vari parametri dell'analizzatore possono essere impostati
dal menu Set Up. Per accedere al menu di impostazione
mostrato nella Figura 6, premere .
