Fluke Biomedical ESA620 - Manuale (Pagina 53)

Electrical Safety Analyzer
Esecuzione dei test di sicurezza elettrica
39
DUT_PE
PE
L2
DUT_L2
DUT_L1
ALIMENTAZIONE
L1
ALIMENTAZIONE
COLLEGATA
REV
POL
MAP
REV
MD
TRASFORMATORE
(DI ISOLAMENTO) MAPPA
FE
RELÈ
SELEZ
DERIV*
PARTE
APPLICATA
*I cavi non selezionati sono aperti.
PARTE CONDUTTIVA
DISPOSITIVO SOTTOPOSTO A TEST
CAVO
DI PROVA
gtx31.eps

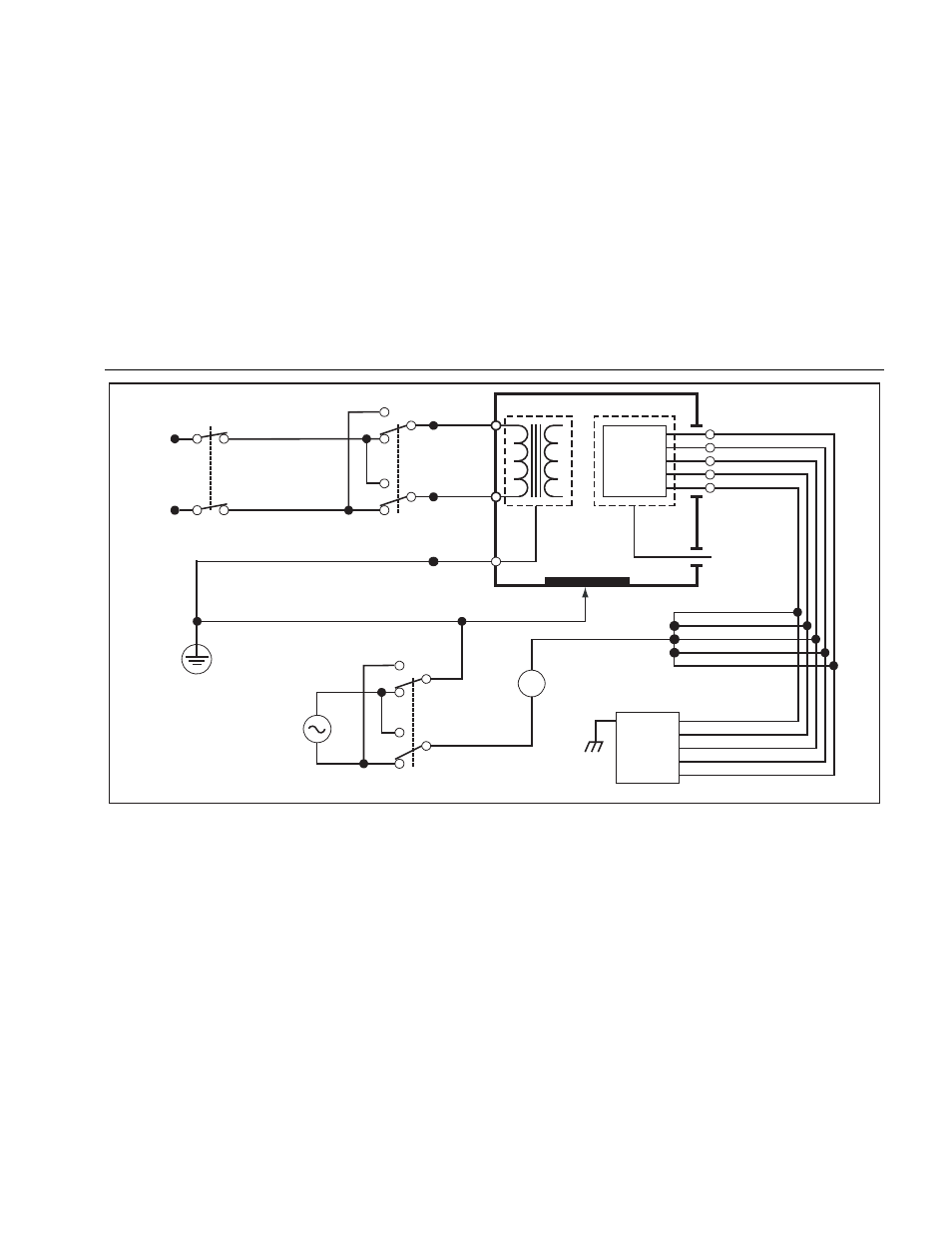

Figura 24. Schema del test della corrente di dispersione della tensione di rete sulle parti applicate
