MANUALE D’USO NM ITALIANO 71576589 - 11/09
Pagina 23 di 52
Le griglie di protezione tolte al momento della
regolazione del premistoppa, devono essere
imperativamente rimesse alla fine di questa
operazione.
In caso di pompaggio di liquidi caldi (105 °C < t
≤
140 °C), il premistoppa comporta uno sbarramento
termico per evitare che ci sia evaporazione nella
zona delle treccie, il che condurrebbe ad una
distruzione rapida della guarnizione di tenuta. La
longevità della tenuta è tanto più grande che le
fuoriuscite sono deboli ed il raffreddamento più
efficace (erogazione e temperatura dell’acqua di
raffreddamento).
5.6.3 Pompa dotata di una guarnizione
meccanica
Una guarnizione meccanica assicura una tenuta
senza fuoriuscite e non richiede nessuna
regolazione. Tuttavia se una leggera fuoriuscita si
dovesse produrre all’avvio, essa deve scomparire
dopo un lasso di tempo di rodaggio delle facce di
attrito.

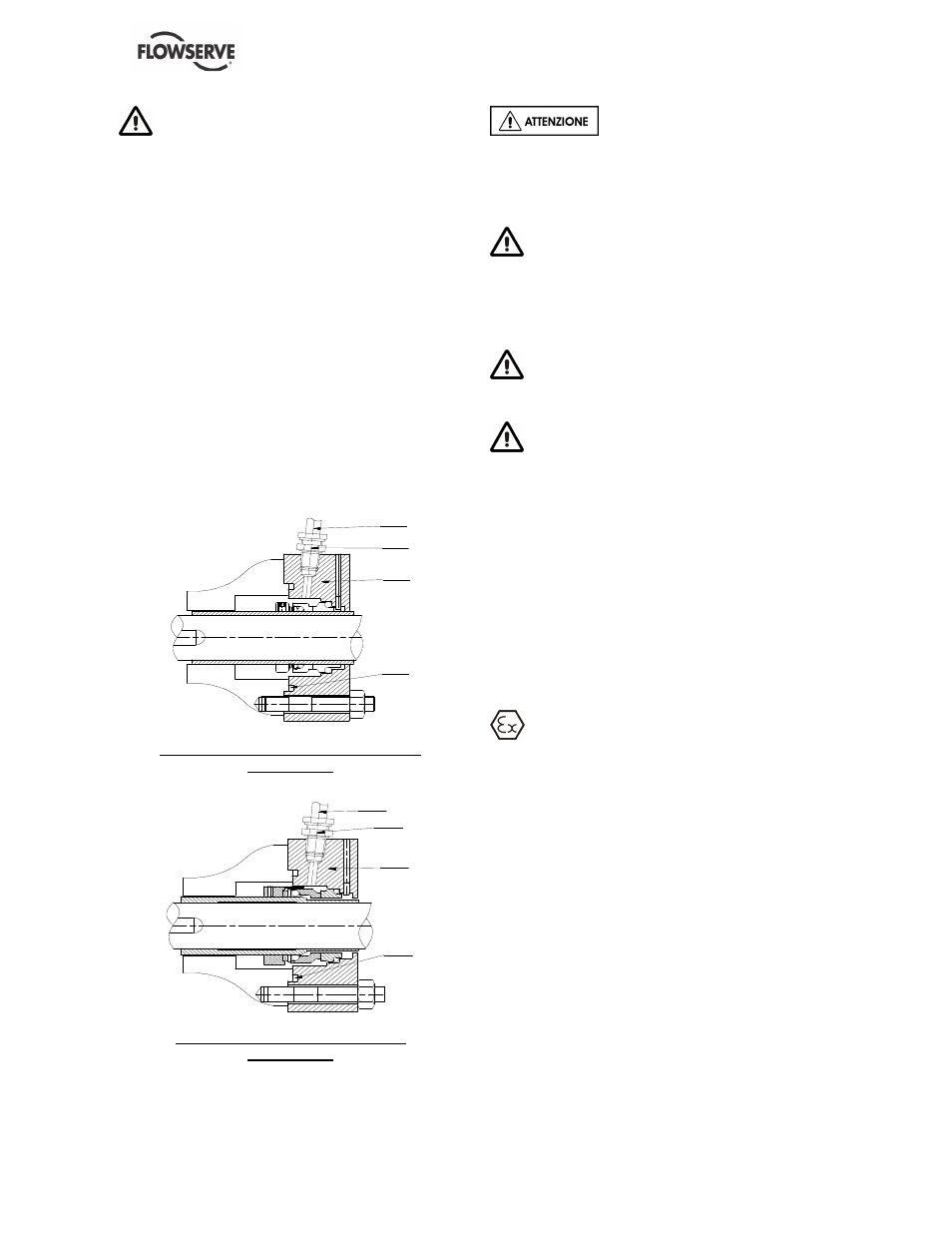

G u a rn iz io n e m e c c a n ic a s e m p lic e
9 2 1 0
4 6 1 0
9 2 2 0
4 2 1 3
Guarnizione meccanica semplice non
compensata
9 2 1 0
9 2 2 0
4 2 1 3
4 6 1 0
Guarnizione meccanica semplice
compensate
UNA GUARNIZIONE MECCANICA
NON DEVE MAI FUNZIONARE A SECCO, ANCHE
PER UN BREVE ISTANTE.
ISTRUZIONI DI SICUREZZA QUANDO LA
MACCHINA È IN FUNZIONE:
Se componenti caldi o freddi della macchina
possono presentare un pericolo per il personale,
dovranno essere protetti per evitare un contatto
accidentale. Se fosse impossibile proteggerli
completamente, si dovrà limitare l'accesso alla
macchina al solo personale di manutenzione.
Se la temperatura della pompa è superiore a
80 °C, è imperativo apporre una piastra di
avvertimento ben in evidenza sulla pompa.
E’ imperativo proteggere contro tutte le
aggressioni esterne (urti), tutte le tubazioni sotto
pressione, come anche di equilibratura, di
raffreddamento del premi-stoppa o della guarnizione
meccanica.
E’ formalmente vietato aprire gli armadi elettrici, i
cofanetti di alimentazione o qualsiasi altra
attrezzatura elettrica sotto tensione. Se fosse
necessario aprirli per effettuare misure, test o
regolazioni, si deve fare ricorso ad un elettricista
qualificato che utilizzi strumenti appropriati e si deve
verificare che le protezioni corporee, richieste contro
i rischi elettrici, sono utilizzate.
5.6.4 Cuscinetti
Se le pompe funzionano in un'atmosfera
potenzialmente esplosiva, si consiglia il
monitoraggio della temperatura o delle vibrazioni
all'altezza dei cuscinetti. Se si devono controllare le
temperature dei cuscinetti, si consiglia di registrare
una temperatura di riferimento durante la fase di
messa in servizio e dopo che la temperatura dei
cuscinetti si è stabilizzata.
•
Registrare la temperatura dei cuscinetti (t) e la
temperatura ambiente (ta)
•
Fare una stima della massima temperatura
ambiente probabile (tb)
•
Definire l'allarme a (t+tb-ta+5)
°
C [(t+tb-ta+10)
°
F] e l'intervento a 100
°
C (212
°
F) per la
lubrificazione ad olio e a 105
°
C (220
°
F) per la
lubrificazione a grasso
È importante, in particolar modo con la lubrificazione
a grasso, controllare le temperature dei cuscinetti.
Dopo l'avvio, l'aumento della temperatura deve
essere graduale, raggiungendo un massimo dopo
circa 1.5 - 2 ore. Questo aumento della temperatura
deve restare costante o ridursi parzialmente col
tempo.
