MANUALE D’USO NM ITALIANO 71576589 - 11/09
Pagina 19 di 52

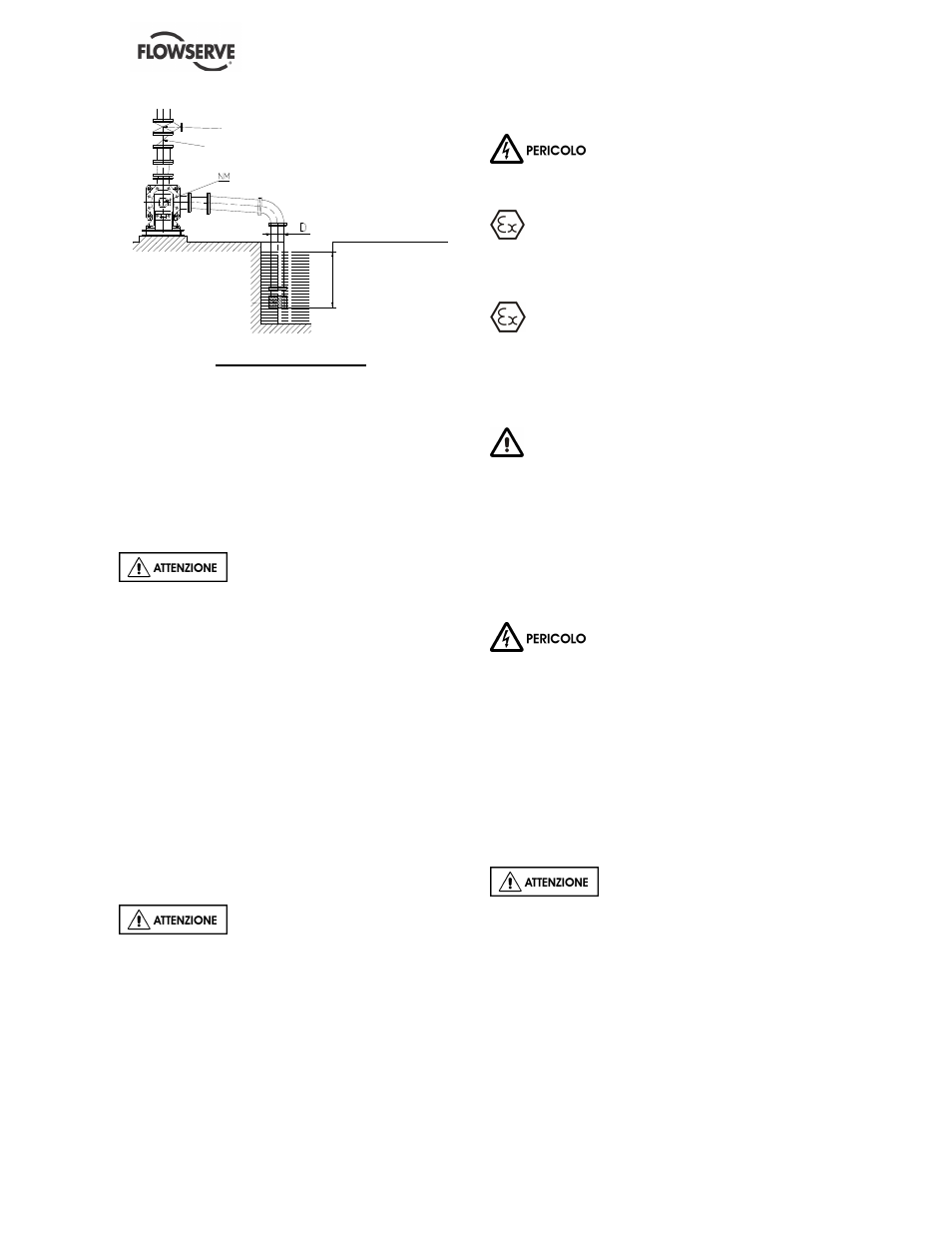

Valvola
Valvola di ritenuta
Immersione
sufficiente: I
I
≥
3 x D
Valvola-
succhieruola
Pompa in aspirazione
a) Evitare gomiti bruschi o ristrezioni improvvise.
Utilizzare dei convergenti
≤
20° (angolo totale) a
generatrice superiore orizzontale.
b) Effettuare una tracciatura delle tubazioni con
pendio in salita verso la pompa evitando
imperativamente dei punti alti.
c) Se una valvola di piede è necessaria, mai
sovradimensionarla dato che ciò genererebbe
pulsazioni di pressione (battito della valvola).
Mai stringere le flangie prima del
controllo finale (vedere § 4.5.4).
4.5.3 Tubazione di scarico
4.5.3.1 Concezione della condotta di mandata
a) Se la condotta di mandata possiede un
divergente, l'angolo totale dello stesso sarà
compreso fra 7° e 12°.
b) Montare la valvola di mandata dopo la valvola di
non ritorno nel senso dello scarico.
c) La valvola di non ritorno sarà installata nella
tubazione di mandata per proteggere la pompa
dalle eventuali sovrapressioni ed evitare lo
svuotamento dello stesso al momento
dell’arresto.
Se necessario, un manometro di controllo può
essere collegato alla tubazione.
Mai stringere le flangie prima del
controllo finale (vedere § 4.5.4).
4.5.4 Controlli finali
a) Controllare il serraggio dei bulloni d'ancoraggio.
Stringere nuovamente se necessario.
b) Controllare che gli otturatori sulle flangie di
aspirazione e di mandata siano ben tolte.
c) Controllare il parallelismo e la concordanza dei
fori delle flangie della tubazione con quelle della
pompa.
d) Stringere le flangie di aspirazione e di mandata.
4.6 Collegamenti elettrici
I collegamenti elettrici dovrebbero
essere fatti da un elettricista qualificato in accordo
con le relative leggi locali.
È importante tenere conto della DIRETTIVA
EUROPEA sulle aree potenzialmente esplosive
laddove la conformità alla norma IEC60079-14 è un
requisito ulteriore per i collegamenti elettrici.
Evitare qualsiasi sovraccarico meccanico,
idraulico o elettrico utilizzando un braccio di
comando di arresto automatico in caso di
sovraccarico del motore o un dispositivo di controllo
dell'intensità; effettuare quindi un controllo delle
vibrazioni di routine.
È importante tenere conto della DIRETTIVA
EUROPA sulla compatibilità elettromagnetica
durante il cablaggio e l'installazione
dell'apparecchiatura in loco. È necessario prestare
attenzione per assicurare che le tecniche utilizzate
durante il cablaggio/l'installazione non aumentino le
emissioni elettromagnetiche o diminuiscano
l'immunità elettromagnetica dell'apparecchiatura, dei
cavi o di qualsiasi dispositivo collegato. In caso di
dubbi, rivolgersi a Flowserve.
Il motore deve essere collegato in
accordo con le istruzioni del fabbricante
(normalmente inserite nella morsettiera) inclusi i
dispositivi di protezione previsti per temperatura,
corrente, dispersione di terra, ecc.
Le targhette di identificazione dovrebbero essere
controllate per accertare che l'alimentazione è
corretta.
Dovrà essere installato un dispositivo che provveda
al blocco in caso di emergenza.
Effettuare il collegamento della messa a terra
conformemente alle legislazioni locali in vigore.
Per evitare qualsiasi rischio di
grippaggio, il senso di rotazione sarà verificato dopo
adescamento della pompa (§ 5.4.1, 5.4.2) e prima
del primo avviamento (§ 5.5.2).
