Descrizione del sistema
KL6904 7

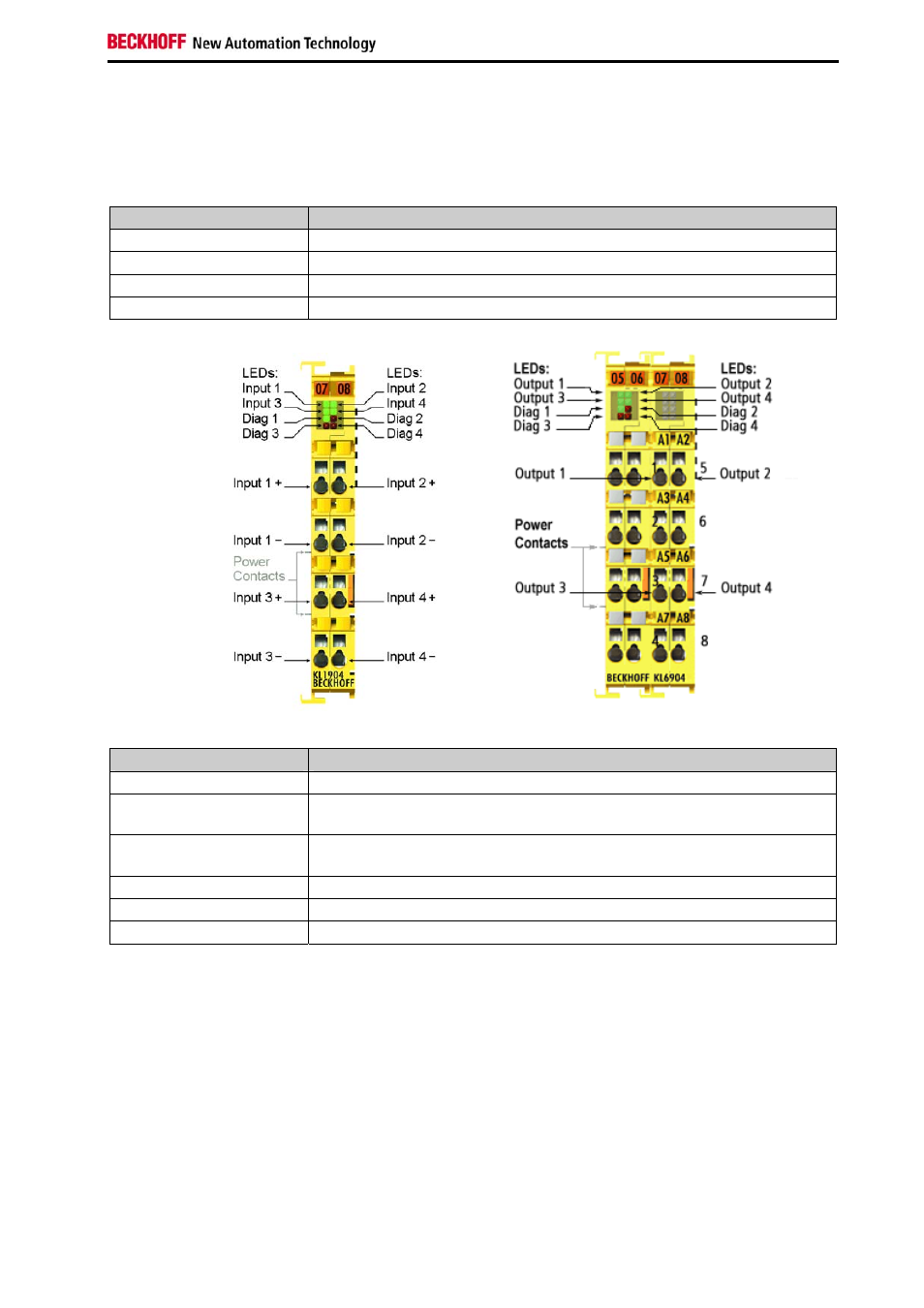

2.1.2 Bus Terminals
Dati meccanici
Dati meccanici Bus Terminal
Materiale Policarbonato, poliammide (PA6.6).
Dimensioni (L x A x P) 12 mm x 100 mm x 68 mm o 24 mm x 100 mm x 68 mm
Montaggio Su guida di montaggio da 35 mm (EN50022) con dispositivo di bloccaggio
Sistema di innesto Doppio collegamento a contatti
Sistema di collegamento
Sistema di collegamento Bus Terminal
Cablaggio Sistema di bloccaggio a molla (Cage Clamp
©
)
Sezione trasversale per la
connessione 0,08 mm² ... 2,5 mm² , cavetto, filo massiccio
Collegamento Bus di
campo In funzione del Bus di campo
Contatti di potenza fino a 3 contatti a molla/a coltello
Carico elettrico 10 A
Tensione nominale In funzione del tipo di terminali
2.1.3 K-Bus
Il K-Bus è il mezzo fisico di trasmissione dei dati all’interno di una serie di terminale. Il K-Bus è collegato a
tutti i terminali, partendo dall'accoppiatore Bus, tramite sei contatti sulle pareti laterali dei terminali. Il
terminale di chiusura termina il K-Bus.
2.1.4 Contatti di potenza
La tensione di esercizio viene trasmessa ai terminali successivi tramite tre contatti di potenza. L'impiego
di terminali di alimentazione consente la creazione di gruppi di potenziale isolati sulla morsettiera. I
