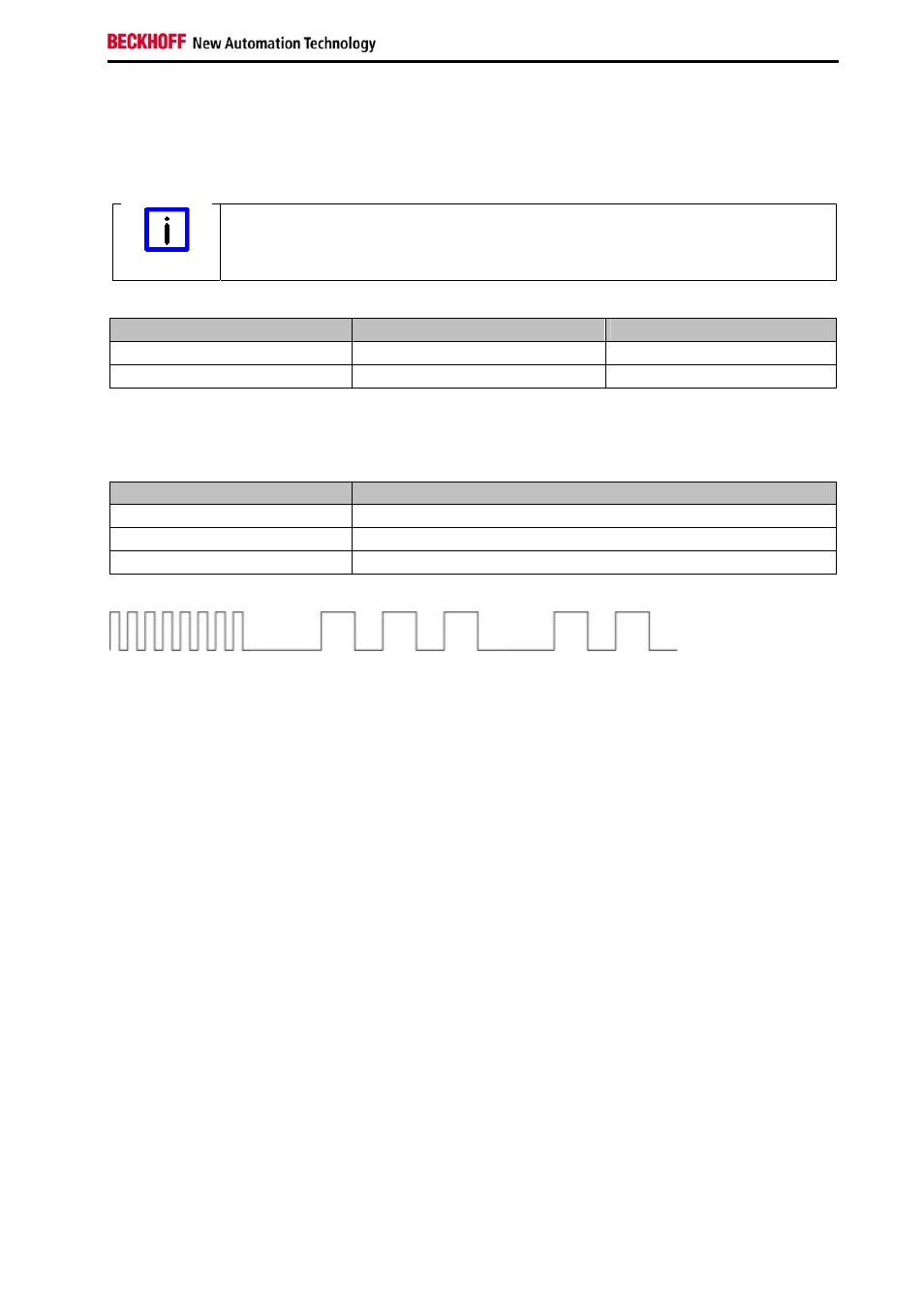

Funzionamento
KL6904 45
4.3.1.3 Diag 3 (rosso) e Diag 4 (rosso)
I LED Diag 3 e Diag 4 indicano errori interni dei terminali.
Spedire il terminale al centro di controllo
Nota
Questi errori comportano l'arresto del terminale. Il terminale deve essere controllato da
Beckhoff Automation GmbH.
LED Diag 3 (rosso) LED Diag 4 (rosso) Causa dell'errore
acceso intermittente µC1
acceso off µC2
In caso di errore, il LED Diag 4 segnala il tipo di errore attraverso codici ad intermittenza. Tali codici sono
strutturato come segue:
Sequenza di lampeggio Significato
Lampeggio rapido Inizio del codice di intermittenza
prima sequenza lenta Codice di errore
seconda sequenza lenta Argomento dell'errore
Inizio Codice di errore Argomento dell'errore
Dopo il lampeggio rapido contare il numero degli impulsi di lampeggio
• La prima sequenza lenta indica il codice di errore
• La seconda sequenza lenta indica l'argomento dell'errore
Dopo la seconda sequenza lenta, il lampeggio rapido inizia nuovamente e il codice ad intermittenza viene
ripetuto .
