Descrizione del sistema
KL6904 5
2 Descrizione del sistema
2.1 Il sistema Bus Terminal Beckhoff
Il sistema Bus Terminal Beckhoff rende possibile il collegamento decentralizzato di sensori ed attuatori ad
un controllore. I componenti appartenenti al sistema Bus Terminal Beckhoff sono utilizzati principalmente
nell'automazione industriale e nei sistemi di controllo degli edifici. Le stazioni Bus sono costituite da
almeno un accoppiatore Bus o da un Bus Controller e da Bus Terminals da collegare in serie.
L'accoppiatore Bus è l'interfaccia di comunicazione con il controllo di livello superiore e i terminali sono
l'interfaccia con i sensori e gli attuatori. L'intera stazione Bus è collegata con un dispositivo a scatto ad
una guida di montaggio DIN da 35 mm (EN 50022). Il collegamento trasversale meccanico della stazione
Bus viene realizzato con un sistema a contatti sull'accoppiatore Bus e sui Bus Terminals.

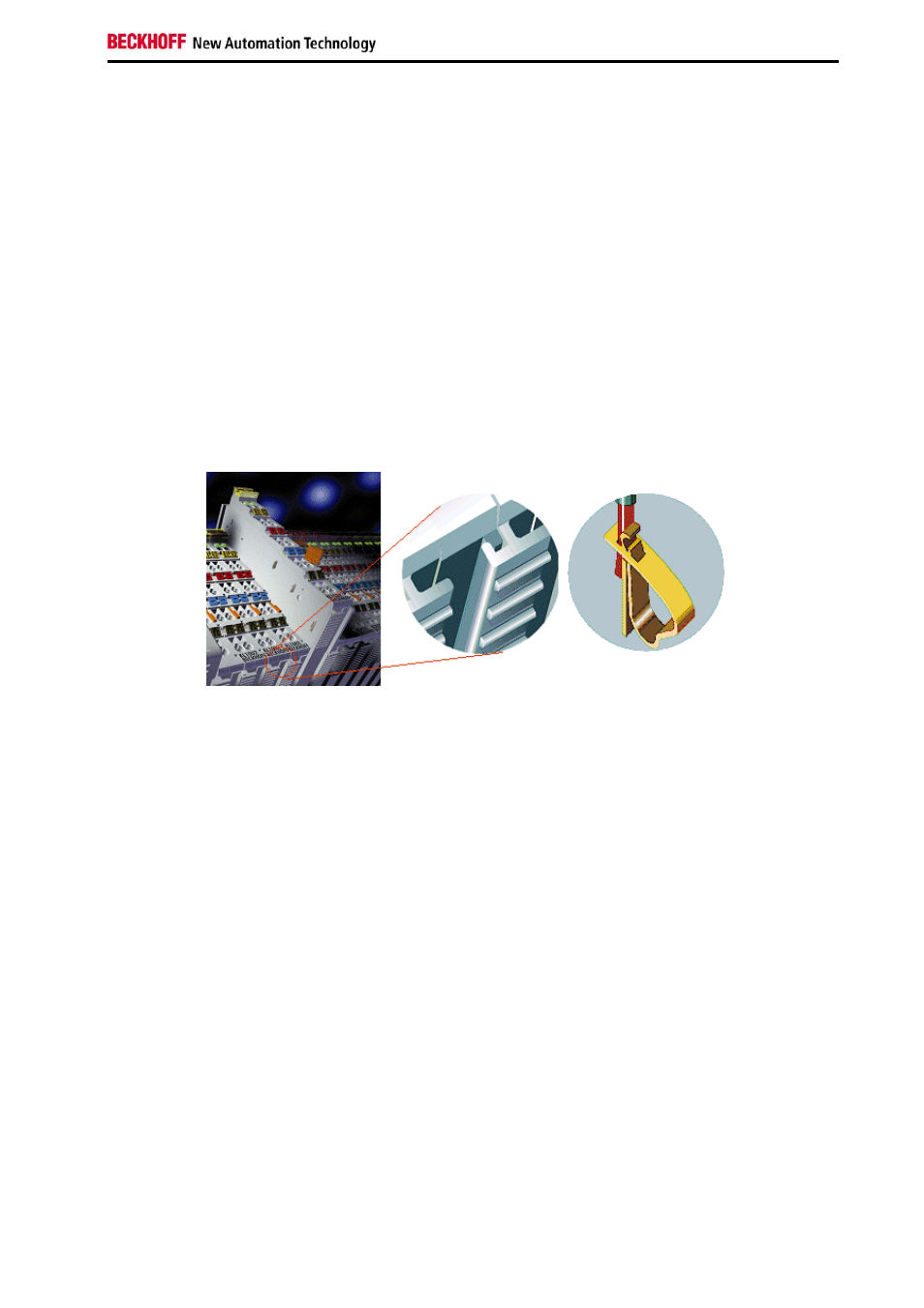

I sensori e gli attuatori vengono collegati ai terminali con il sistema di collegamento senza viti (Cage
Clamp
©
).
Poiché nell'ambito dell'automazione industriale vengono utilizzati numerosi standard di comunicazione
diversi, Beckhoff offre accoppiatori Bus per tutti i sistemi di Bus comuni (ad es. BK3120 per PROFIBUS,
BK9000 per Ethernet, ecc.).
