Funzionamento
KL6904 15
4.1.3 Installazione meccanica
Elevato rischio di lesioni!
PERICOLO
Disalimentare completamente il sistema Bus, prima di iniziare il montaggio, lo
smontaggio o il cablaggio dei Bus Terminals.
4.1.3.1 Quadro elettrico
I terminali TwinSAFE devono essere installati in un quadro elettrico o in un quadretto di distribuzione con
grado di protezione minimo IP54, come previsto dallo standard IEC 60529.
4.1.3.2 Montaggio su guida
Montaggio

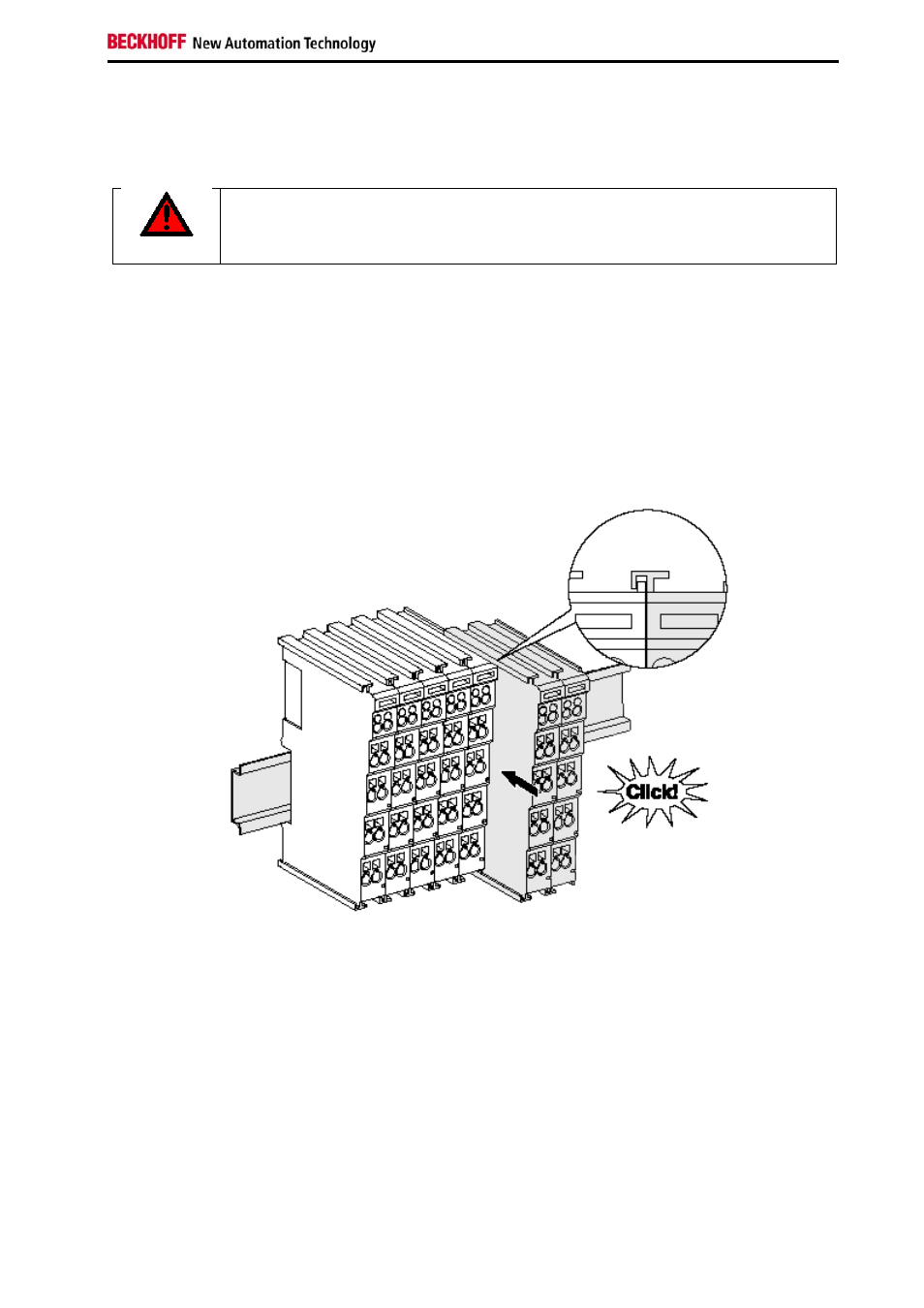

L'accoppiatore Bus e i Bus Terminals possono essere agganciati con una leggera pressione su guide di
montaggio da 35 mm (secondo EN 50022):
1. Inserire l'accoppiatore del bus di campo sulla guida di montaggio.
2. Agganciare i Bus Terminals sul lato destro dell’accoppiatore. Inserire quindi i componenti
secondo il sistema a contatti e far scorrere i terminali verso la guida di montaggio, fino a
percepire chiaramente l'innesto sulla guida.
Se i terminali vengono prima inseriti a pressione sulla guida di montaggio e poi fatti scorrere
uno accanto all'altro senza incastrarli, il collegamento non potrà funzionare. Il montaggio può
essere considerato corretto quando tra gli alloggiamenti non vi è alcuna fessura.
3. Durante il montaggio dei Bus Terminals, assicurarsi che il meccanismo di bloccaggio dei terminali
non venga disturbato dalle viti di fissaggio della guida di montaggio.
