Funzionamento
18 KL6904
4.1.4.2 Cablaggio

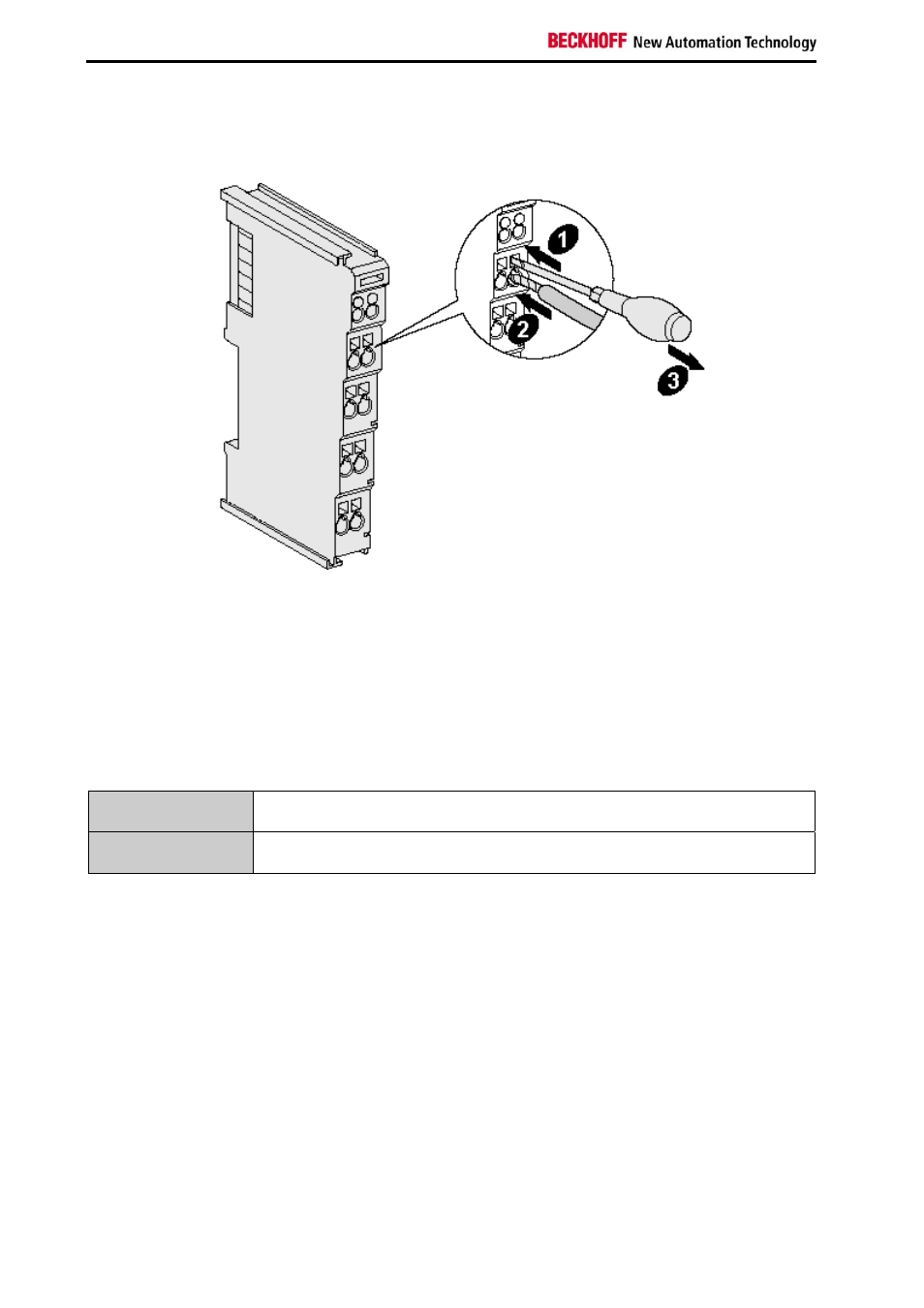

Gli otto connettori disponibili sui Bus Terminals consentono il collegamento di cavi pieni o capillari. I
morsetti sono realizzati con un sistema a molla. Collegare i cavi come indicato di seguito:
1. Aprire un morsetto a molla, premendo leggermente con un cacciavite o una spina
nell'apertura quadrata sopra il morsetto.
2. A questo punto è possibile introdurre il filo senza sforzo nell'apertura rotonda del
morsetto.
3. Allentando la pressione, il morsetto si chiude automaticamente e trattiene il filo in modo
saldo e sicuro.
Sezione trasversale
del filo 0,08 ... 2,5 mm 2
Lunghezza di
spelatura del cavo 8 mm
