21
IT
1 INGRESSO SEGNALE XLR FEMMINA (BAL/UNBAL) Il sistema accetta in ingresso
connettori XRL.
2 USCITA SEGNALE XLR MASCHIO Il connettore XLR di loop del segnale permette
la connessione a catena di più diffusori. Il connettore bilanciato è connesso in parallelo e
può essere usato per inviare il segnale audio ad altri diffusori, registratori o amplificatori
supplementari.
3 MANOPOLA DEL VOLUME
4 LED SIGNAL / LIMITER Il LED si illumina di verde quando un segnale viene
trasmesso al diffusore. Diventa rosso quando il compressore entra in funzione.
5 LED POWER (ALIMENTAZIONE) Il led verde è acceso quando il diffusore è connesso
alla rete di alimentazione.
6 LED LINK Questo LED si accende quando il diffusore è connesso a RDNet.
7 LED ACTIVE Questo LED lampeggia quando il diffusore sta trasmettendo dati tramite
RDNet .
8 RDNET DATA INPUT E DATA LINK La SEZIONE RDNET IN/OUT PLUG presenta
due prese per connettori etherCON per l’interfaccia con il protocollo RDNet. Questo
permette all’utente di controllare il diffusore tramite l’utlizzo del software RCF RDNet.
9 FLAT / HIGH PASS Utilizzare il pulsante Flat / High Pass quando si vule applicare
un’equalizzazione Flat o High Pass. Quando il diffusore viene utilizzato con il subwoofer
TT 808-AS questo pulsante deve essere premuto in modo da allineare il diffusore al
subwoofer; allo stesso tempo il pulsante “LP 90 Hz / TT 515-A“ sul TT 808-AS deve essere
premuto (in modaità “TT 515-A”).
10 BYPASS / LOCAL SETUP Quando premuto, la configurazione viene caricata dalla
memoria interna che solo RDNet può scrivere. Ogni volta che il diffusore viene riacceso,
verrà caricata l’ultima configurazione rimasta in memoria.
Quando il pulsante è rilasciato, il diffusore utilizza la configurazione locale e non ricorderà
l’ultima configurazione di RDNet quando riacceso.
11 PRESA INPUT POWERCON Connettore di alimentazione Powercon per cavo di rete.
12 PRESA OUTPUT POWERCON Connettore di uscita di alimentazione Powercon.
ATTENZIONE! CAUTELA! I collegamenti dei diffusori devono
essere effettuati solo da personale qualificato ed esperto in possesso del
know-how tecnico o di istruzioni specifiche sufficienti (per garantire che i
collegamenti siano effettuati correttamente) al fine di prevenire qualsiasi
pericolo elettrico.
Per evitare qualsiasi rischio di scossa elettrica, non collegare altoparlanti
quando l’amplificatore è acceso.
Prima di accendere il sistema, controllare tutti i collegamenti e assicurarsi
che non vi siano cortocircuiti accidentali.
L’intero sistema di diffusione sonora deve essere progettato e installato
in conformità con le leggi e le normative locali vigenti in materia di
impianti elettrici.

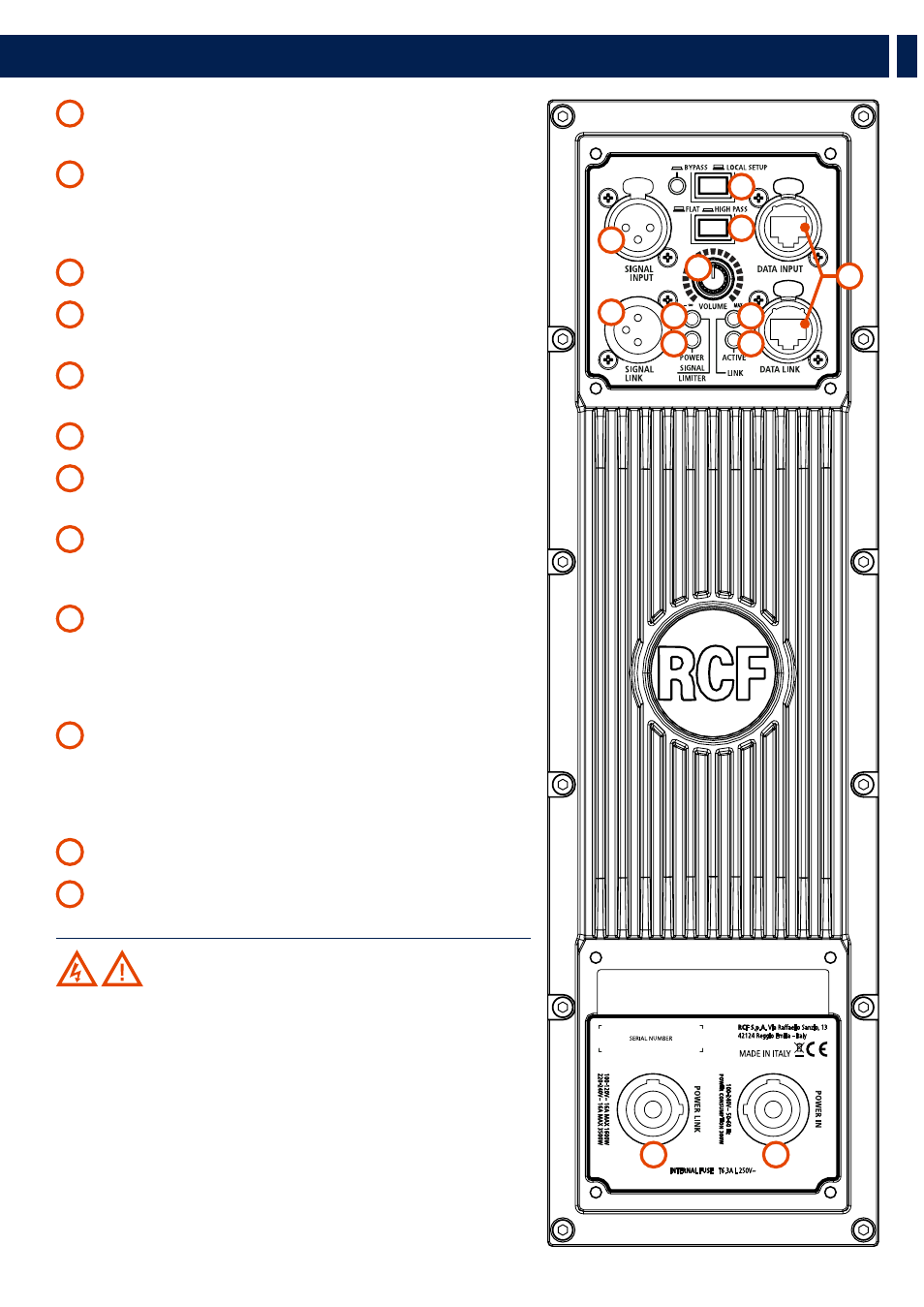

3. PANNELLO POSTERIORE - FUNZIONI E CONTROLLI
1
2
3
4 6
5 7
8
11 12
9
10
