Sezione 9 LOCALIZZAZIONE DEI GUASTI
9-7

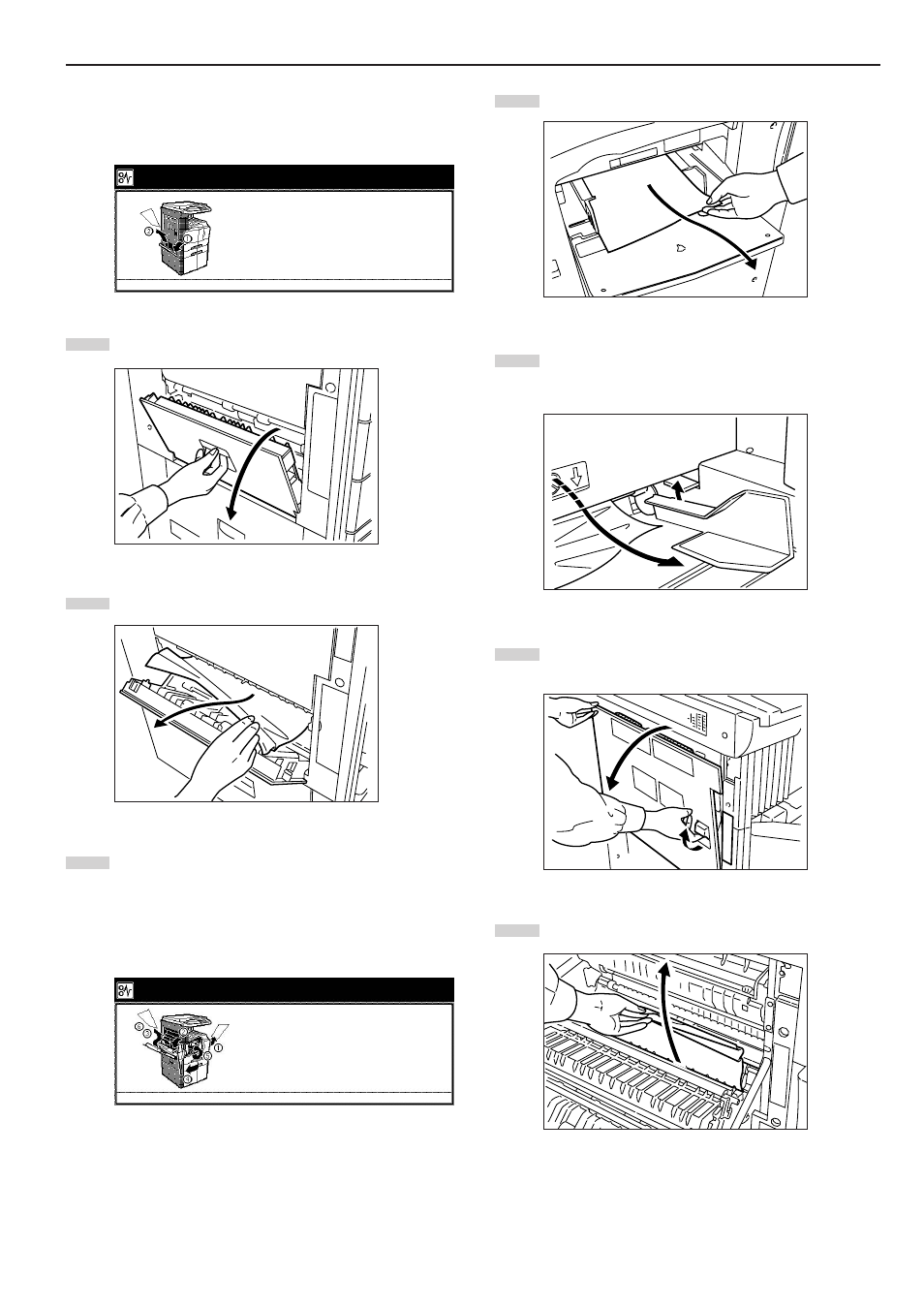

• Inceppamento nel coperchio sinistro 2 (JAM 18, 22)
Se appare il messaggio qui sotto, si è verificato un inceppamento nel
coperchio sinistro 2. RImuovete la carta inceppata seguendo la
procedura qui sotto.
Inceppamento carta.
1. Aprire pannello sinistro 2
2. Rimuovere la carta
3. Chiudere il pannello
JAM 18
1 Aprite il coperchio sinistro 2.
2 Rimuovete la carta inceppata.
3 Chiudete il coperchio sinistro 2.
• Inceppamento nel vassoio multi-bypass (JAM14, 20, 21, 23)
Se appare il messaggio qui sotto, ciò significa che si è verificato un
inceppamento nel vassoio multi-bypass.
Rimuovete la carta inceppata usando la procedura fornita qui sotto.
Inceppamento carta.
1. Rimuovere carta dal bypass
2. Aprire il pannello sinistro 1
3. Rimuovere la carta
4. Aprire pannello frontale
5. Girare la manopola verde in senso orario
6. Rimuovere la carta
7. Chiudere il pannello
1 Rimuovete tutta la carta rimanente nel bypass multiplo.
2 Alzate la leva per rimuovere la carta inceppata.
Se non è possibile rimuovere la carta inceppata, proce-dete
al passo successivo.
3 Tirare verso l’alto la maniglia 1 del coperchio sinistro per
aprire il coperchio sinistro 1.
4 Rimuovete la carta inceppata.
