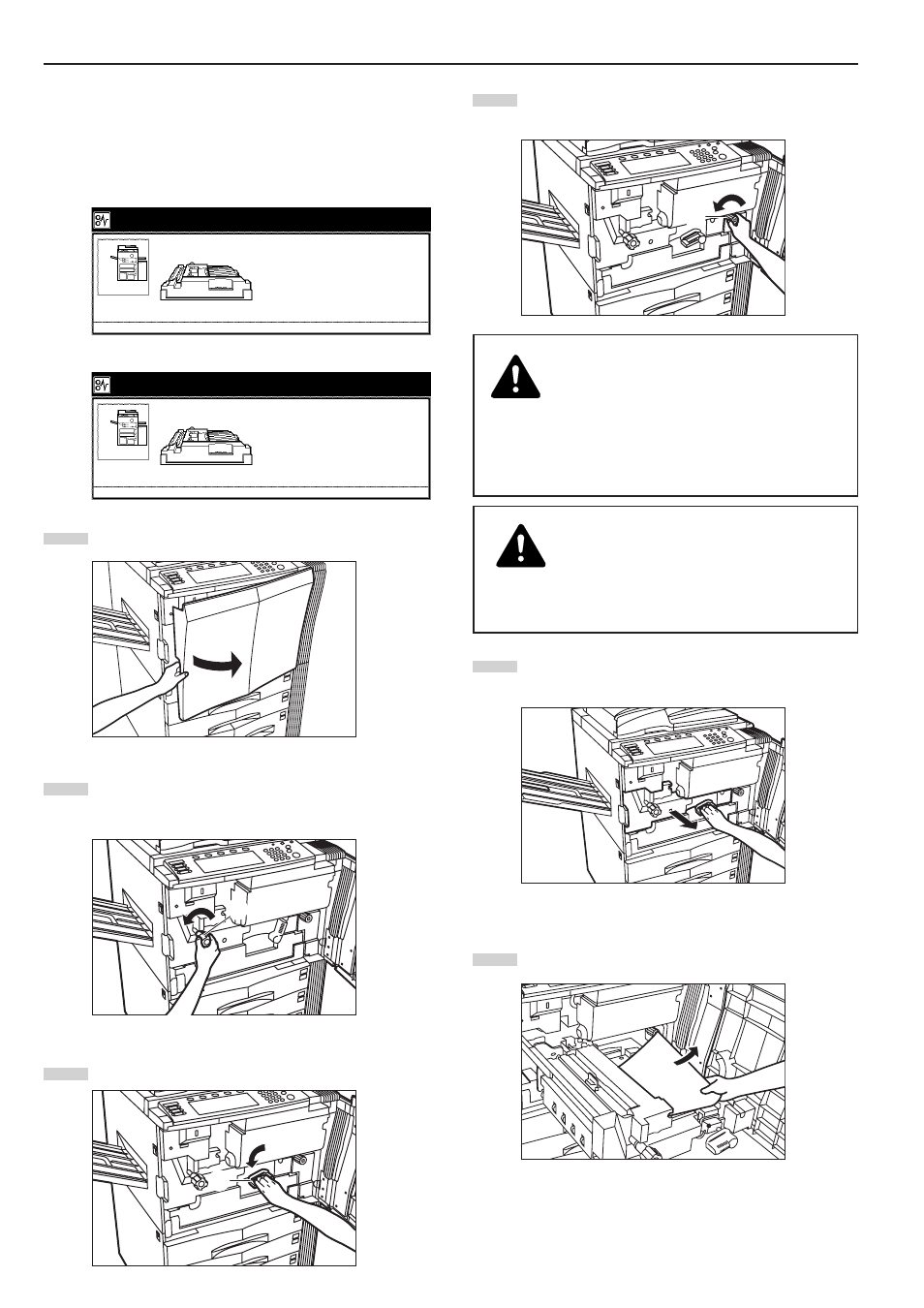

Capitolo 9 RISOLUZIONE DEI PROBLEMI
9-14
4 Inceppamento nell’unità fronte/retro
(“JAM 51” o da “JAM 60” a “JAM 68”)
Se viene visualizzato uno di questi messaggi, si è verificato un
inceppamento nell’unità fronte/retro. Per rimuovere la carta inceppata,
attenersi alla seguente procedura.
Specifiche in pollici
Specifiche metriche
1 Aprire il coperchio anteriore.
2 Ruotare la manopola verde dell’unità di trasmissione A verso
sinistra di almeno 7 giri completi e rimuovere la carta
inceppata.
3 Spingere la leva di rilascio verde (B) in basso verso sinistra.
4 Ruotare la manopola verde dell’unità di trasmissione (C) verso
sinistra di almeno 4 giri completi.
AVVERTENZA
Nella sezione di caricamento è presente l’alta
tensione. Prestare particolare attenzione quando si
opera in quest’area, poiché sussiste il pericolo di
scosse elettriche.
ATTENZIONE
La temperatura dell’unità di fissaggio è molto elevata.
Prestare particolare attenzione quando si opera in
5 Estrarre per quanto possibile l’unità di trasmissione della
carta.
6 Rimuovere la carta inceppata.
A
B
C
Paper misfeed.
1.Remove paper from duplex unit.
2.Open upper cover and remove paper.
3.Loosen 2-green screws are on rear side of
the duplex unit and open the guide plate.
4.Remove paper.
5.Close cover and reset duplex unit.
JAM 00
Paper misfeed.
1.Remove paper from duplex unit.
2.Open upper cover and remove paper.
3.Remove 2 green screws on rear side of
the duplex unit and open the guide plate.
4.Remove paper.
5.Close cover and reset duplex unit.
JAM 00
