MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 4
pag.
26
Schemi idraulici
Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

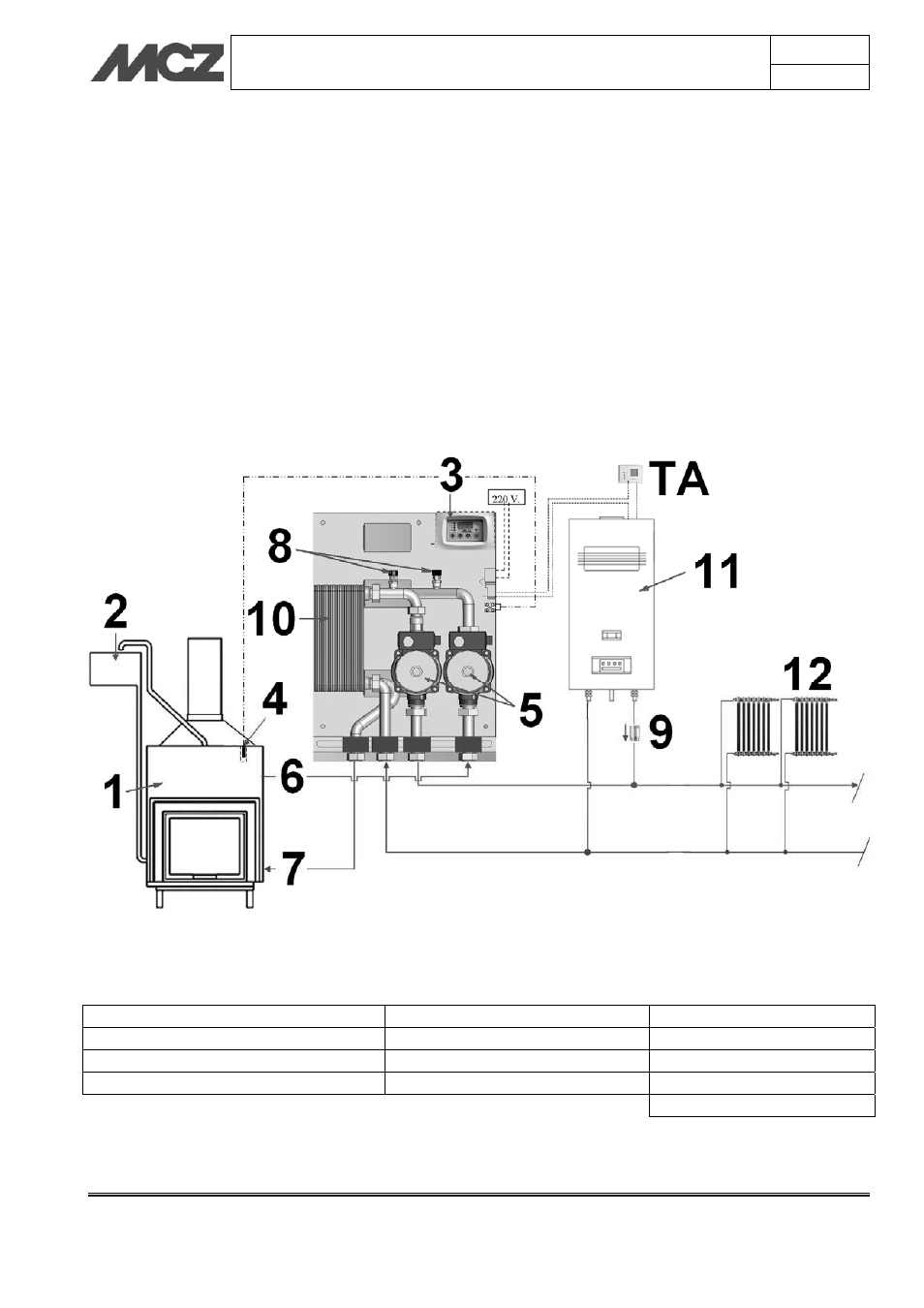

4.7.2. Schema 2 VASO APERTO (KIT 2 VASO APERTO)
DESCRIZIONE: Termocamino abbinato a caldaia a gas senza produzione di acqua calda sanitaria (ACS). È
composto da un circuito primario (fonte di calore a vaso aperto) e un circuito secondario (fonte di calore a vaso
chiuso). Consente di installare il vaso d’espansione appena sopra il camino circa 30cm. Mediante la centralina si
ha lo spegnimento della caldaia a gas quando il termocamino raggiunge la temperatura di regime.
AZIONI:
- riscaldamento con termocamino;
- riscaldamento con caldaia;
1-Termocamino
5-Circolatore
9-Valvola di non ritorno
2-Vaso espansione aperto con galleggiante 6-Circuito
mandata
10-Scambiatore di separazione
3-Centralina 7-Circuito ritorno
11-Caldaia
4-Sonda rilevamento temperatura
8-Valvola di sfiato automatico
12-Radiatore
TA-Termostato
ambiente
