MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 2
pag.
12
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
 deve essere correttamente dimensionata per soddisfare le
esigenze di tiraggio/smaltimento fumi necessario al regolare
funzionamento del prodotto (EN13384-1).
 Avere sezione interna preferibilmente circolare.
 Se preesistente ed ha funzionato deve essere pulita.
La canna fumaria è di primaria importanza per il
corretto funzionamento e la sicurezza del vostro
termocamino.

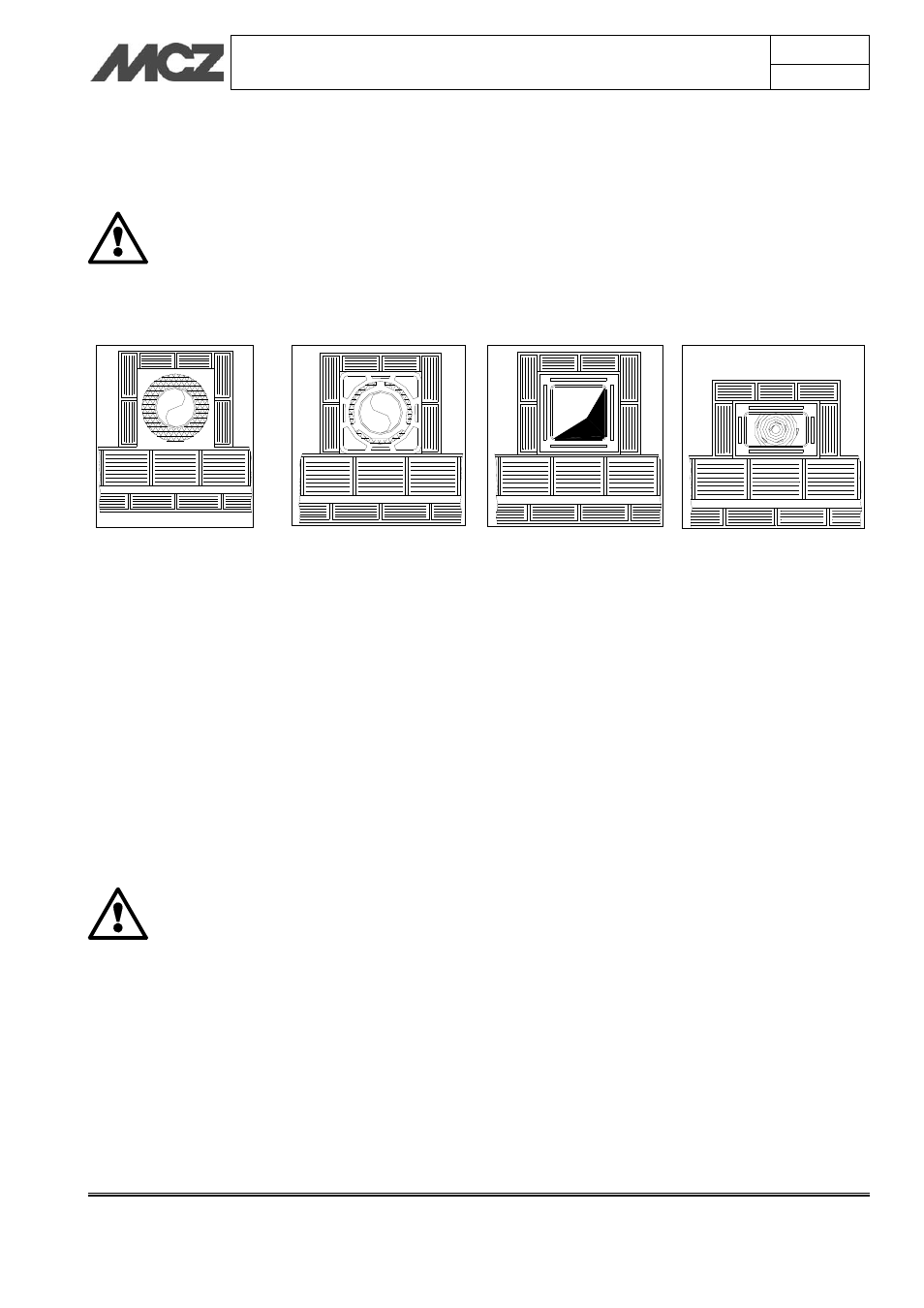

2.5.1.
Esempi di canne fumarie
Canna fumaria in acciaio INOX
316 con doppia camera isolata
con fibra ceramica o equivalente
resistente a 400°C.
OTTIMA
Canna fumaria in refrattario con
doppia camera isolata e camicia
esterna in conglo-merato
cementizio alleggerito con
materiale alveolare tipo argilla.
BUONA
Canna fumaria tradizionale in
argilla sezione quadrata con
inserti vuoti isolanti.
MEDIOCRE
Evitare canne fumarie con
sezione rettangolare interna in
cui lato maggiore sia doppio del
minore tipo 20x40 o 15x30.
SCARSA
Per le canne fumarie a sezione quadrata o rettangolare gli spigoli
interni devono essere arrotondati con raggio non inferiore a 20mm. Per
la sezione rettangolare il rapporto tra dimensione interne deve essere
≤1,5.
Le sezioni/lunghezze della canna fumaria riportate nella tabella dei dati
tecnici sono indicazioni per una corretta installazione. Eventuali
configurazioni alternative devono essere correttamente dimensionate
secondo la norma EN13384-1.
E’ consigliato che il condotto fumario sia dotato di una camera di
raccolta di materiali solidi situata sotto l’imbocco del canale da fumo in
modo da essere facilmente apribile ed ispezionabile da uno sportello a
tenuta d’aria.
IMPORTANTE!
Nel caso in cui si dubiti delle prestazioni della propria
canna fumaria o le dimensioni della stessa siano
diverse da quelle raccomandate, è vivamente
consigliato eseguire, da parte di un posatore
autorizzato MCZ, un sopralluogo preventivo ed una
misurazione strumentale delle prestazioni della
canna fumaria (misurazione con micromanometro)
MCZ s.p.a. declina ogni responsabilità riguardo al
cattivo funzionamento del prodotto se questo è
imputabile all’utilizzo di una canna fumaria male
dimensionata ed installata in modo da non soddisfare
i requisiti elencati.
