MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 4
pag.
19
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

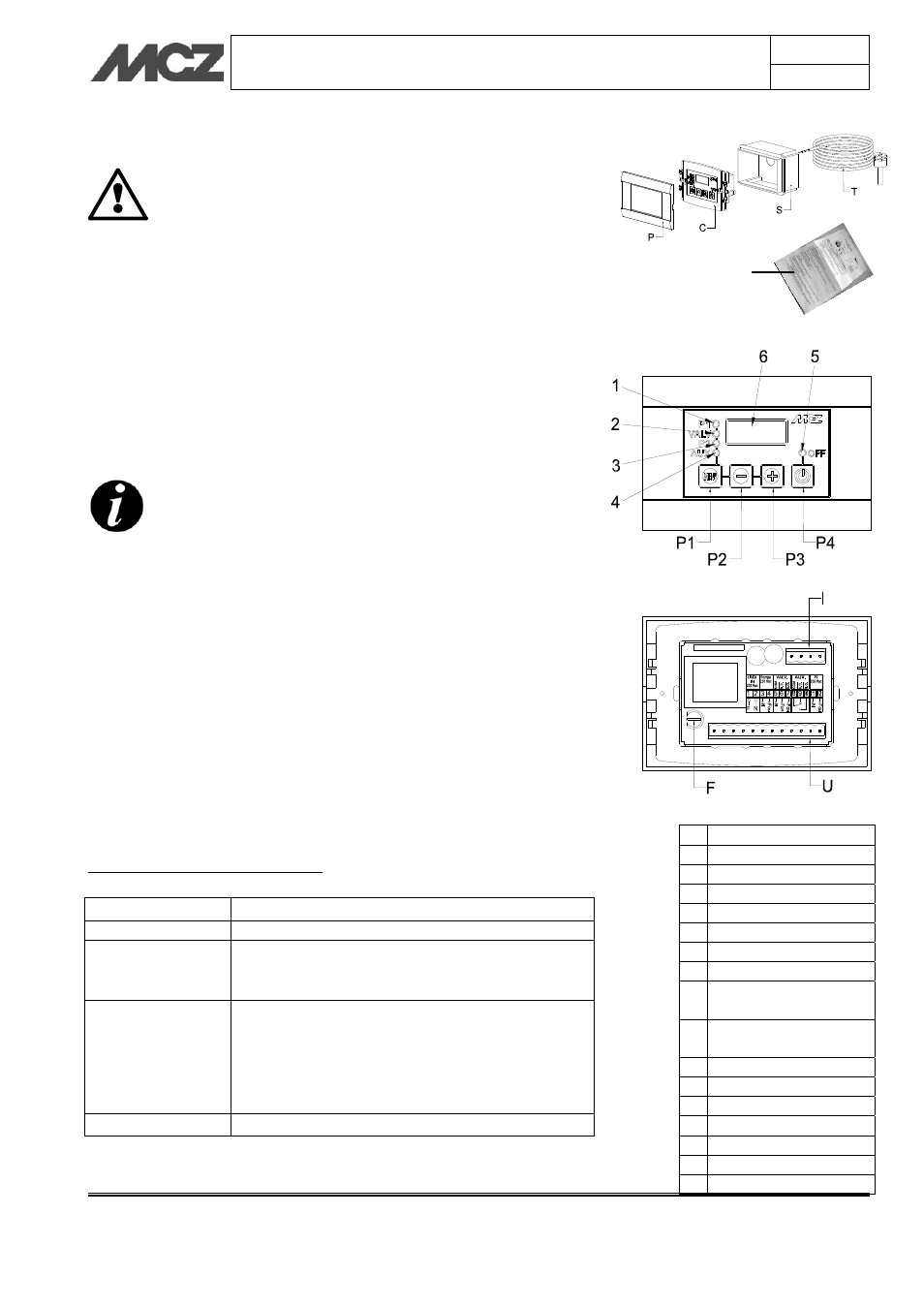

4.5. COLLEGAMENTO CENTRALINA MCZ
MCZ NON RISPONDE PER DANNI DOVUTI A
COLLEGAMENTI ERRATI REALIZZATI DA PERSONALE
NON QUALIFICATO E DA USO IMPROPRIO DEL
DISPOSITIVO.
Il termocamino Hydrotherm deve essere gestito da una centralina con
sonda di temperatura, che permette di gestire l’attivazione della pompa
e l’avvisatore acustico di superamento delle temperatura di sicurezza.
La centralina MCZ è composta da:
Scatola da incasso (S).
Sonda di lettura temperatura (T).
Placchetta (P).
Corpo centralina (C)
Foglio istruzioni (K).
Il quadro di comando deve essere installato in una
posizione lontana da fonti di calore ed in modo che le
lunghezze dei cavi in dotazione siano sufficienti.
La scatola non va installata sulla cappa del
rivestimento.
I cavi non devono rimanere a contatto con la struttura
metallica.
Nell’installazione del quadro di comando è necessario prevedere un
cavo d’alimentazione 230Vac-50Hz.
4.5.1. La centralina MCZ
Il termoregolatore svolge il compito di:
Rilevare, misurare e visualizzare la temperatura della caldaia.
Comandare i dispositivi di controllo presenti nell’impianto.
Segnalare mediante segnale acustico e luminoso quando la
caldaia supera la temperatura di
sicurezza.
CARATTERISTICHE TECNICHE
Alimentazione:
230 Vac
10%~ 50 Hz; Fusibile protezione T3,15 A
Potenza assorbita: 2VA~
Sonda per
temperatura:
In cavo siliconico/pvc
Temperatura di funzionamento: -50°C / 130 °C
Limiti di misura: 0 – 99 °C
Precisione:
1°C
Uscite:
Uscita POMPA:
alimentata 230 Vac - portata max 5A - 250 Vac
Uscita VALV:
contatto libero - portata max 5A - 250 Vac
Uscita AUX:
contatto libero - portata max 5A - 250 Vac
Dimensioni:
Termoregolatore da incasso: 120 x 80 x 50 [mm]
P Placchetta
C Centralina
S Scatola da incasso
T Sonda di temperatura
I Ingressi
U Uscite
F Fusibile
P1 Pulsante MENU
P2 Pulsante di
incremento
P3 Pulsante di
incremento
P4 Pulsante ON/OFF
1 Led pompa 1
2 Led valvola 3 vie
3 Led pompa 2
4 Led
ausiliario
5 Led
ON/OFF
6 Display
K
