STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 22
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

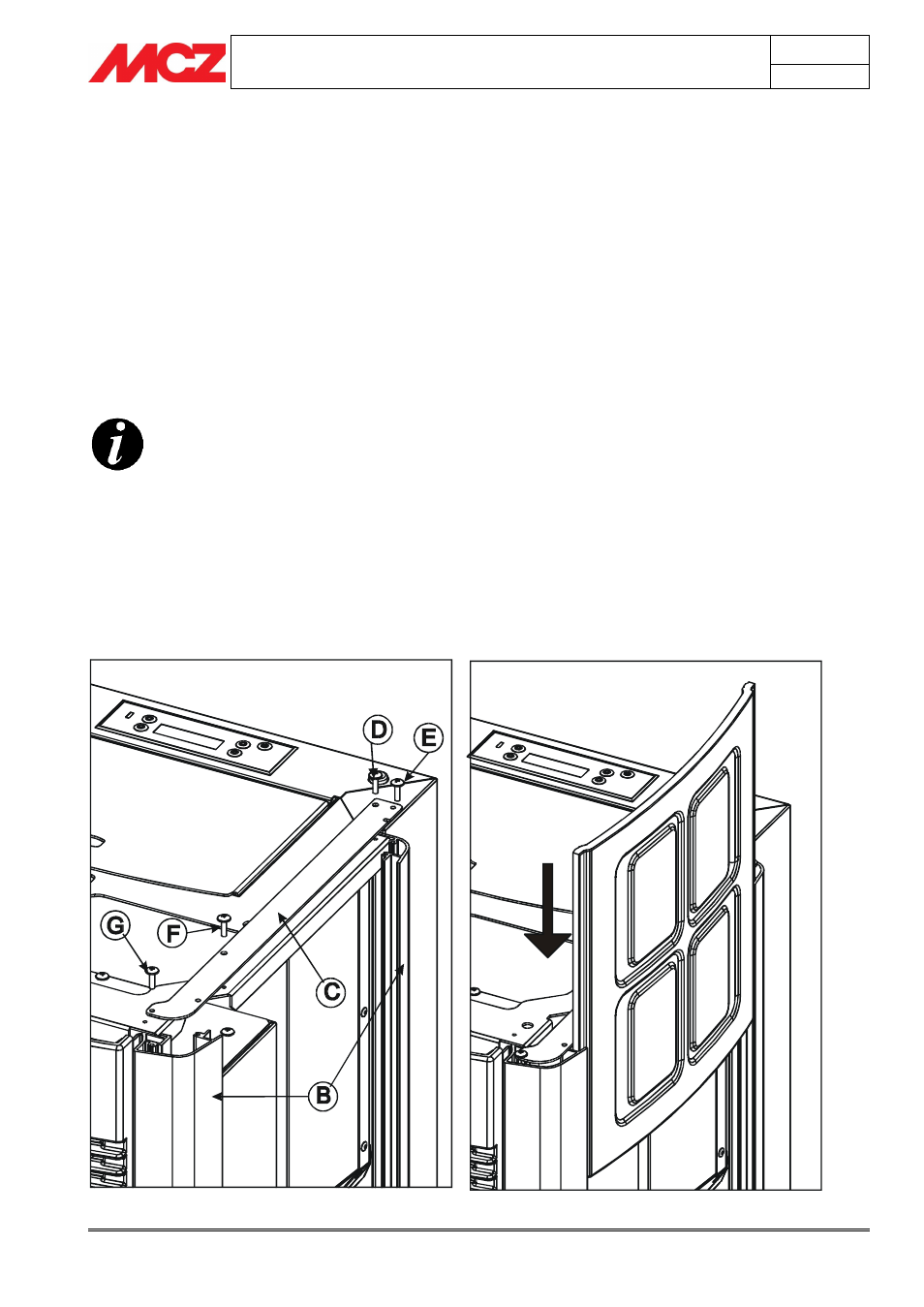

Montaggio profili per inserimento fianchi in ceramica o pietra
ollare (solo per stufa STAR)
Togliere, sulla parte superiore, il top in ghisa (A).
Prendere i quattro profili (B) da montare sulla parte anteriore e
posteriore della stufa (due a destra e due a sinistra). Far in modo che il
profilo (B) nella parte sotto, si infili in corrispondenza dei due fori
predisposti sul basamento per il fissaggio, e lungo il fianco entri nella
lama (B1) predisposta nella stufa per tutta altezza. Una volta montati
entrambi i profili su un fianco, prendere il pezzo (C) con le quattro viti
(D-E-F-G) e fissarlo sulla parte superiore della stufa (F-D) e in
corrispondenza dell’invito predisposto sul profilo (B2) per le viti G-E.
A questo punto prendere le ceramiche (n.3 per fianco) o la pietra ollare
(n.2 per fianco) ed infilarle sul profilo (B) in corrispondenza dell’invito
(B3) dall’alto verso il basso.
Si consiglia di utilizzare dei piccoli feltrini (due a
destra e due a sinistra) da applicare alle estremità
delle ceramiche (verso l’interno) in corrispondenza
della parte di piastrella che entra in contatto con il
profilo in lamiera (B3).
Questo per evitare che la ceramica entri in contatto
con le parti metalliche della struttura e per
compensare eventuali differenze di spessore della
piastrella stessa.
Ripetere la stessa operazione per entrambi i fianchi. Riposizionare il top
in ghisa.
Figura 6 - Fianchi stufa STAR
