I-19
Terminale PHONES/OUTPUT
Prima di collegare le cuffie o un altro apparecchio esterno,
accertarsi innanzitutto di abbassare l’impostazione del livello
del volume della tastiera e dell’apparecchio collegato. Quindi,
è possibile regolare il volume sul livello desiderato dopo aver
completato i collegamenti.
Pannello posteriore
Collegamento delle cuffie 1
Il collegamento delle cuffie silenzia l’emissione del suono dai
diffusori incorporati nella tastiera, consentendo così di
suonare anche di sera tardi senza la preoccupazione di
disturbare gli altri.
Apparecchio audio 2
Collegare la tastiera ad un apparecchio audio usando un cavo
di collegamento disponibile in commercio con una spina
normale ad un capo e due spine a piedino all’altro capo.
Notare che la spina normale da collegare alla tastiera deve
essere una spina stereo, altrimenti sarà possibile emettere
soltanto uno dei canali stereo. In questa configurazione,
normalmente regolare il selettore di ingresso dell’apparecchio
audio nella posizione corrispondente al terminale (di solito
contrassegnato da AUX IN o da un’indicazione simile) al
quale è collegato il cavo dalla tastiera. Per i dettagli, fare
riferimento alla documentazione dell’utente allegata
all’apparecchio audio.
Amplificatore per strumenti musicali 3
Usare un cavo di collegamento disponibile in commercio per
collegare la tastiera ad un amplificatore per strumenti
musicali.
❚ NOTA
• Accertarsi di usare un cavo di collegamento avente una spina
normale stereo sul capo da collegare alla tastiera, e sull’altro
capo un connettore che fornisca l’ingresso per due canali
(sinistro e destro) all’amplificatore al quale si sta collegando la
tastiera. Il tipo di connettore sbagliato su uno dei due capi del
cavo può causare la perdita di uno dei canali stereo.
❚ NOTA
• È possibile collegare la tastiera anche ad un computer o ad
un sequencer. Per i dettagli, fare riferimento a “MIDI” a
pagina I-66.

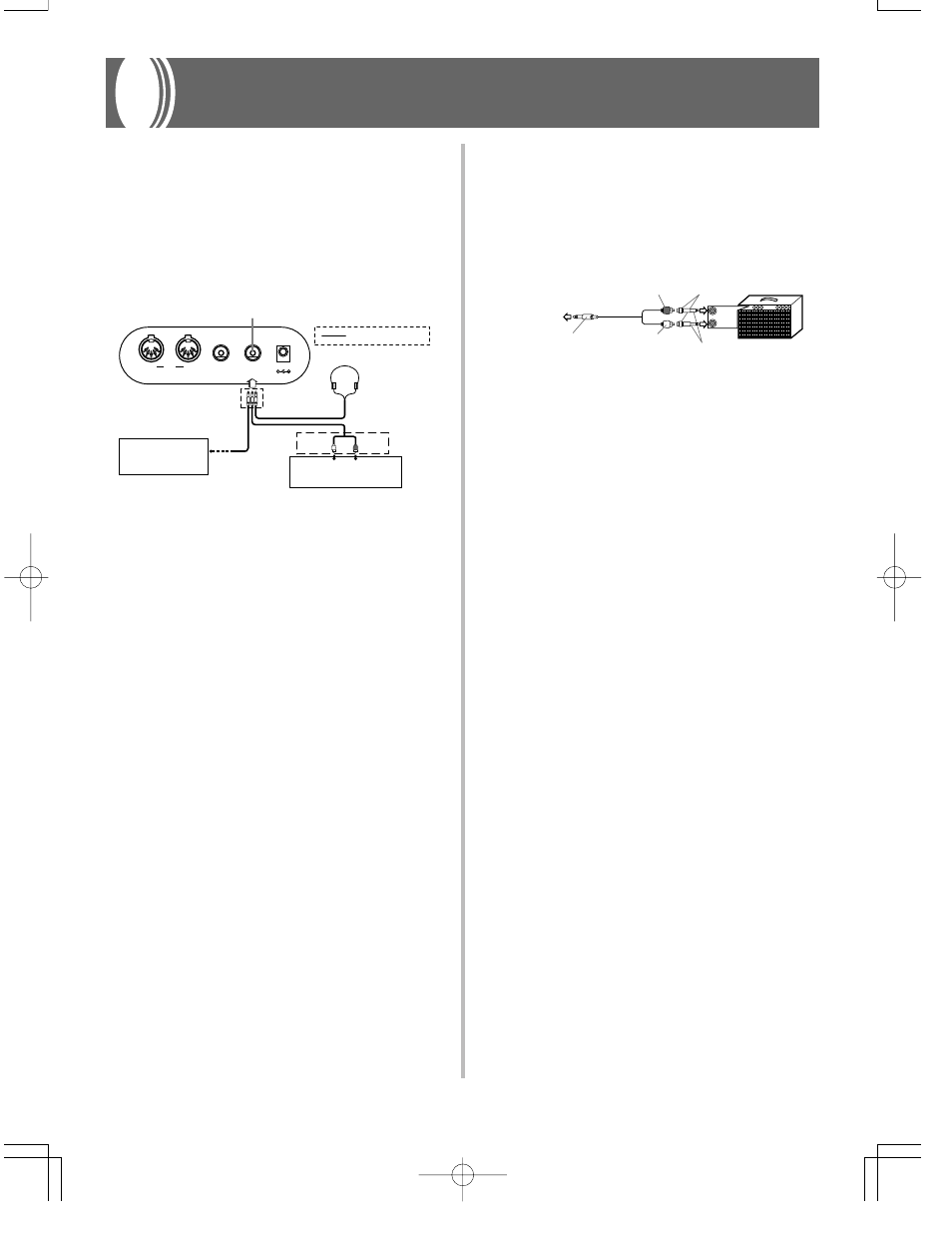

Collegamenti
INPUT 1
INPUT 2
Presa per spina a piedino Spina a piedino (rossa)
Spina a piedino
(bianca) Spina normale stereo
Amplificatore per
tastiera o chitarra
al terminale
PHONES/OUTPUT
della tastiera
Spina normale
Quando si collega la tastiera ad un amplificatore per
strumenti musicali, regolare il volume della tastiera su un
livello relativamente basso ed effettuare le regolazioni per il
volume dell’emissione usando i comandi sull’amplificatore.
Esempio di collegamento
OUT IN SUSTAIN/
ASSIGNABLE JACK
MIDI PHONES/
OUTPUT
DC 9V
SINISTRA DESTRA
AUX IN o terminale simile
dell’amplificatore audio
Bianca Rossa
Spina a
piedino
Spina normale
stereo
Collegamento audio
Terminale PHONES/OUTPUT
Amplificatore per
tastiera, amplificatore
per chitarra, ecc.
1
2
3
