SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione 6/16 SI3324_4248-E-IIT094410
Calcolo della sezione di una linea di messa a terra
SMA Solar Technology AG non può fornire indicazioni di carattere generale relative alla sezione
della linea di messa a terra esterna della batteria.. Il dimensionamento della linea dipende dal tipo
e dalle dimensioni della batteria collegata, dal fusibile esterno (lato CC) e dal materiale del
conduttore di terra.
La sezione necessaria del conduttore di terra (rame) può essere calcolata con la seguente formula.
Il tempi di reazione tipico per correnti di cortocircuito comprese tra 2.000 A e 10.000 A corrisponde
a 25 ms.
Per correnti di cortocircuito fino a 10.000 A è pertanto sufficiente un conduttore di messa a terra con
sezione pari a 16 mm².

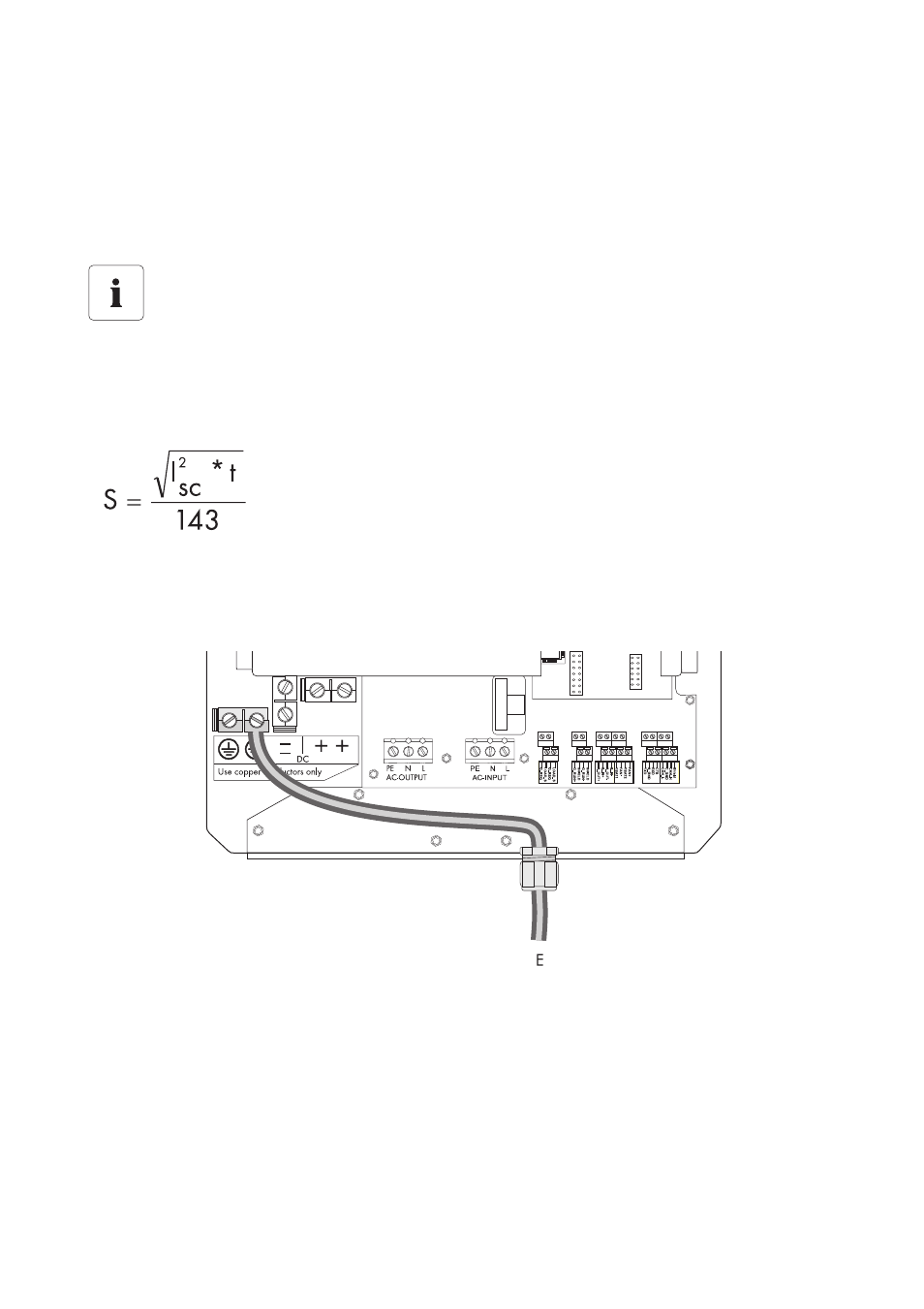

Collegamento a terra del Sunny Island
1. Montare il pressacavo con filettatura metrica M20 sul passacavi dell'involucro E (vedi figura a
pagina 3).
2. Dotare il conduttore di guaina del terminale del filo idonea.
3. Introdurre il conduttore di protezione nell'involucro facendolo passare lungo il pressacavo.
4. Inserire il conduttore di protezione con guaina del terminale del filo nel morsetto di
collegamento per la messa a terra e serrare la vite (coppia compresa tra 4,0 Nm e 5,7 Nm).
5. Avvitare a fondo il pressacavo con filettatura metrica.
☑ Il Sunny Island è collegato a massa.
Come determinare la sezione
Il calcolo esatto della sezione del conduttore di terra deve essere effettuato tenendo conto
delle norme e disposizioni regionali in vigore.
t = tempo di interruzione in secondi
I
SC
= corrente massima batteria (corrente di cortocircuito) in A
S = sezione conduttore in mm
2
