SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione 12/16 SI3324_4248-E-IIT094410
1.5 Collegamenti aggiuntivi
Per l'installazione dei collegamenti descritti qui di seguito (sensore di temperatura batteria, relè di
comando, comunicazione, ...), per ciascun passacavi sulla parte inferiore dell'involucro è possibile
utilizzare una linea di diametro esterno compreso tra 7 mm e 14 mm o due linee di diametro esterno
rispettivamente pari a 6 mm.

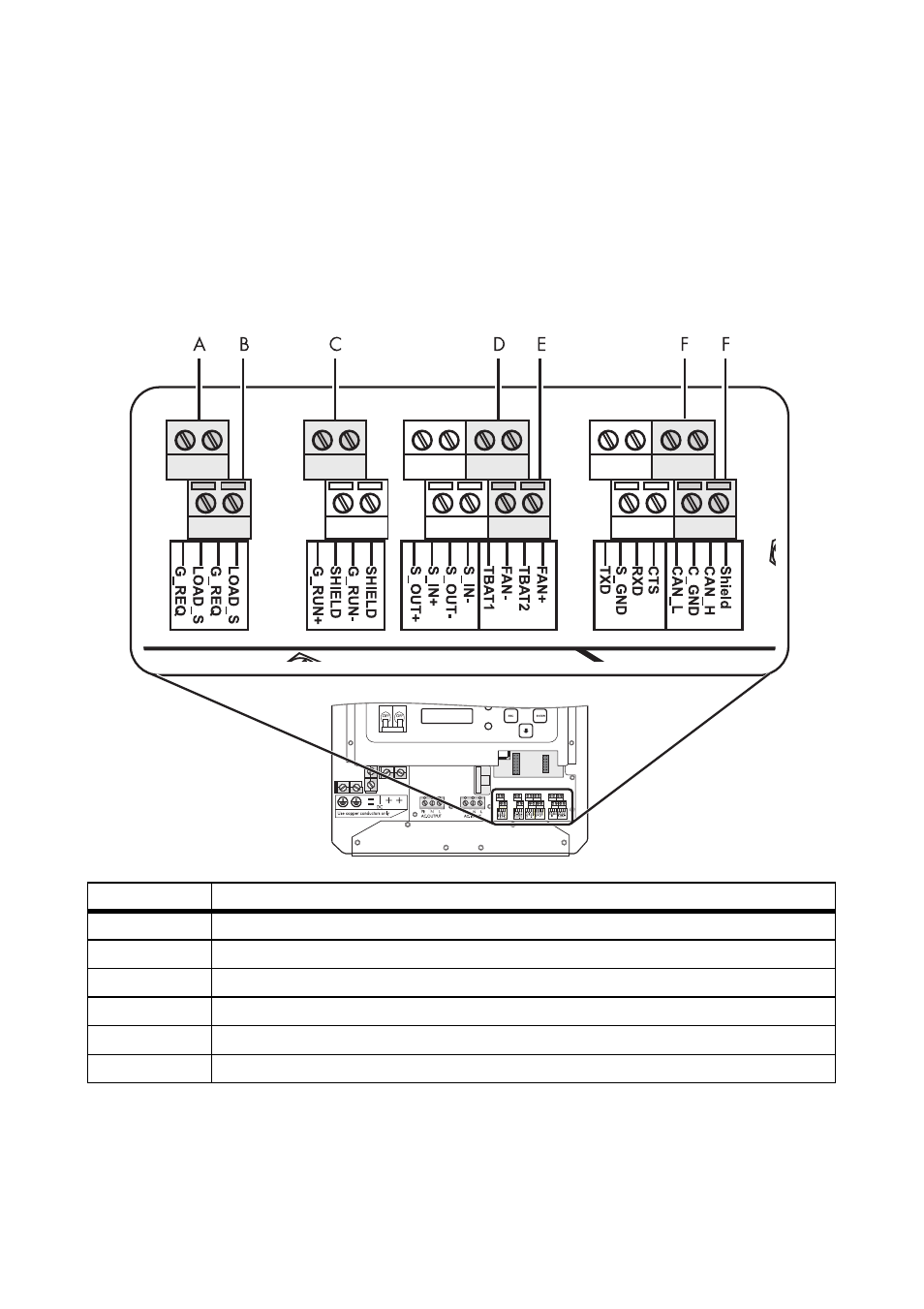

La figura seguente riporta una panoramica dei morsetti di collegamento. Le due morsettiere per i
collegamenti sono disposte in posizione sfalsata l'una sull'altra.
Posizione Descrizione
A Relè di comando: "Avviare generatore" (G_Req)
B Relè di comando: "Scaricare utenza" (Load_S)
C Segnale di risposta: "Generatore avviato" (G_Run)
D Sensore di temperatura batteria (TBat)
E Ventola apparecchio (FAN)
F Comunicazione: RS232 o RS485
