SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione 10/16 SI3324_4248-E-IIT094410
1.4.2 Collegamento dell'uscita CA
Collegare la rete ad isola con eventuali utenze, generatore FV (Sunny Boy) e impianto eolico (Windy
Boy), tramite la sottodistribuzione con tre conduttori all'uscita CA (C) del Sunny Island.
1. Montare i pressacavo con filettatura metrica sul passacavi C (vedi figura a pagina 3).
2. Introdurre la linea CA a tre conduttori lungo il pressacavo.
3. Applicare sui tre conduttori della linea CA le guaine dei terminali dei fili idonee.
4. Collegare i conduttori PE, N e L al morsetto AC-output secondo la marcatura (coppia compresa
tra 2,0 Nm e 4,0 Nm).
Attenzione a non invertire L e N!
5. Stringere il dado autobloccante del pressacavo con filettatura metrica.
☑ È stata installata l'uscita CA del Sunny Island.
Protezione della linea
SMA Solar Technology consiglia l'utilizzo di un interruttore di protezione di linea (tipo B,
max. 16 A). Questi i vantaggi:
• La sezione della linea viene dimensionata sul valore della corrente nominale singola.
• L'interruttore di protezione di linea consente di disinserire il Sunny Island per le
operazioni di manutenzione sul lato della rete ad isola.

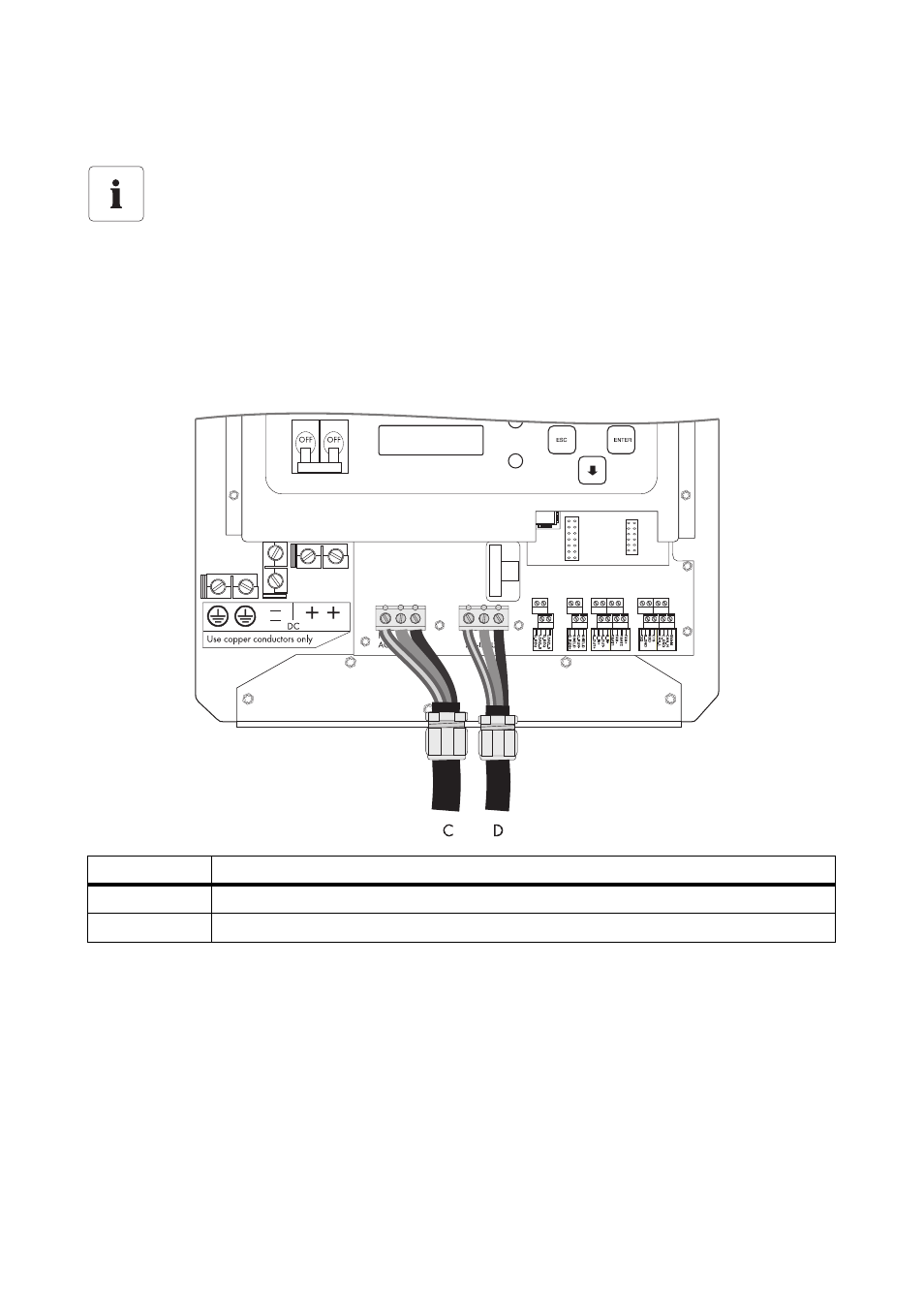

Posizione Descrizione
C Uscita CA (rete ad isola) - marcatura del morsetto: "AC-OUTPUT"
D Ingresso CA (generatore / rete) - marcatura del morsetto: "AC-INPUT"
