3 Descrizione del prodotto SMA Solar Technology AG
26 SCxxxHE-20-BE-BIT111210 Manuale d’uso

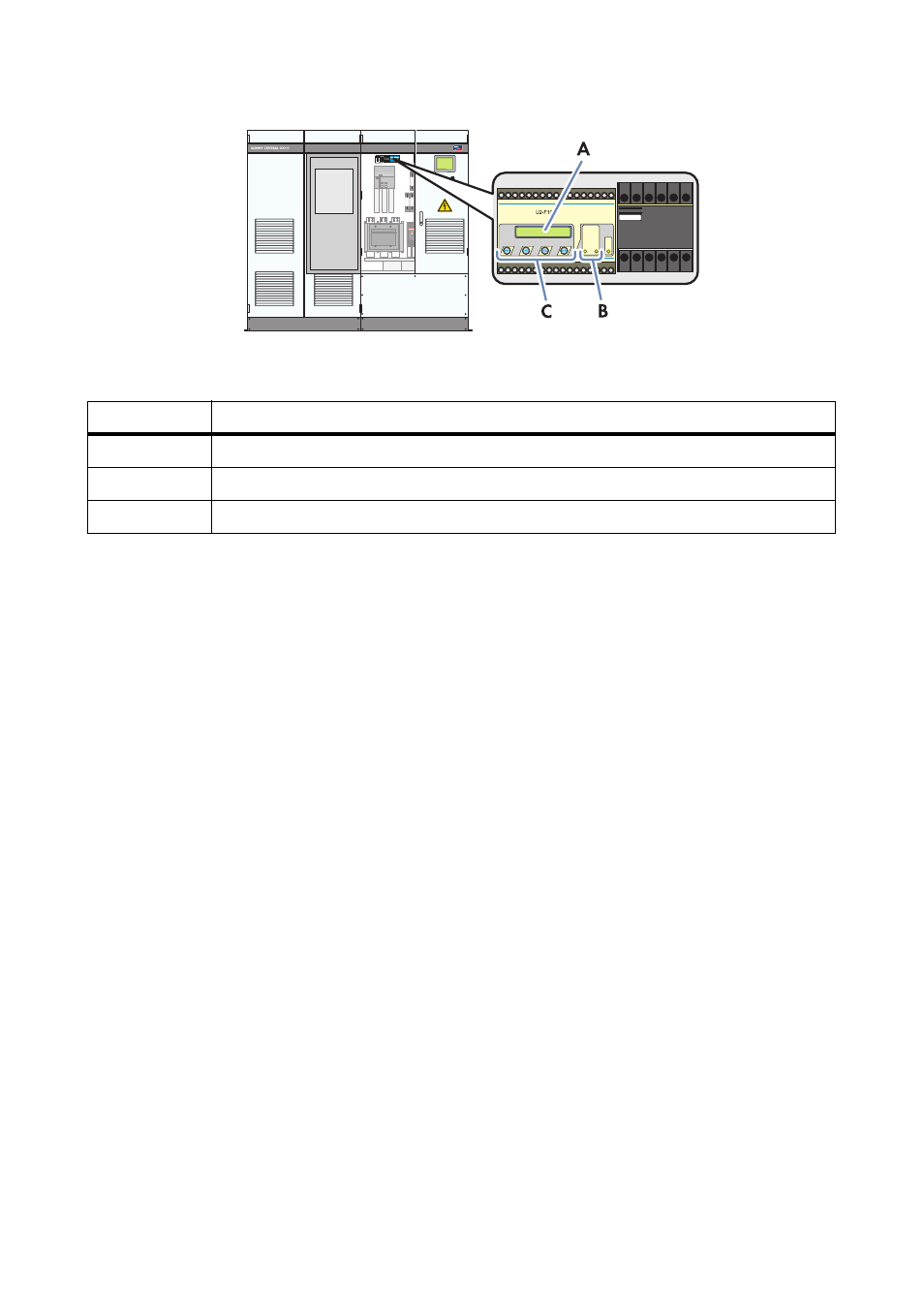

Figura 10: apparecchio di monitoraggio dell'isolamento nel Sunny Central
Nell'apparecchio di monitoraggio dell'isolamento sono integrati un circuito di misura e un relè con
deviatore.
Il monitoraggio dell'isolamento viene collegato tra la tensione FV e il conduttore di protezione PE. I
contatti del relè sono condotti alla morsettiera cliente e pertanto il cliente può utilizzarli per attivare
una spia di segnalazione o un segnale acustico. I dati identificativi del relè sono indicati nello schema
elettrico.
Se la resistenza d'isolamento scende sotto la soglia di allarme ALARM2 preimpostata il circuito di
misura si chiude e il LED 2 sull'apparecchio di monitoraggio si illumina. Viene emessa un'avvertenza
di isolamento. Allo stesso tempo l'apparecchio di monitoraggio dell'isolamento attiva il relè con
deviatore. Tale relè è integrato nell'inverter.
In caso di difetto di isolamento la resistenza di isolamento scende sotto il valore di attivazione
ALARM1. Il funzionamento dell'inverter in questo caso può essere impostato tramite parametri.
• Se si imposta il parametro "IsoErrIgn" su Off e la resistenza di isolamento scende sotto il valore
di attivazione ALARM1, il circuito di misura genera un'anomalia e l'inverter viene disinserito. Il
LED1 si accende.
• Se si imposta il parametro "IsoErrIgn" su On e la resistenza di isolamento scende sotto il valore
di attivazione ALARM1 il messaggio di errore del circuito di misura viene ignorato. L'inverter
continua a immettere in rete e genera il messaggio di errore "3504 - Insulation failure ignored".
Apparecchio di monitoraggio dell'isolamento utilizzato
Per il monitoraggio dell'isolamento viene utilizzato l'apparecchio A-ISOMETER iso-PV della società
Bender GmbH und Co. KG.
Oggetto Descrizione
A Display
B LED
C Tasti di comando
