SMA Solar Technology AG 3 Descrizione del prodotto
Manuale d’uso SCxxxHE-20-BE-BIT111210 25
3.5.4 Soft Grounding
A seconda dell'opzione scelta al momento dell'ordine il monitoraggio della dispersione verso terra di
Sunny Central avviene tramite Soft Grounding. Tale metodo prevede che un polo del generatore FV
venga messo a terra tramite una resistenza.

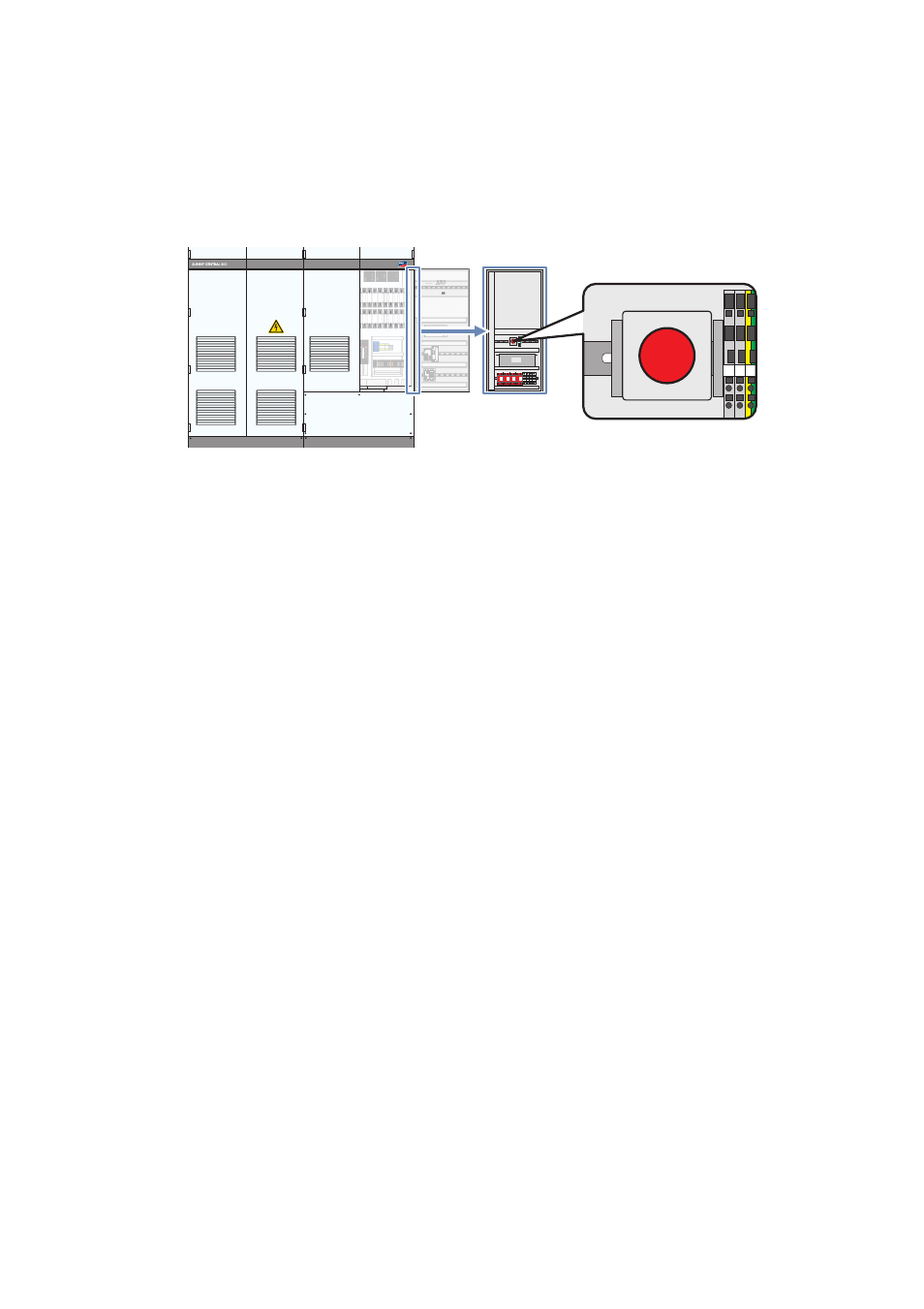

Figura 9: Soft Grounding nel Sunny Central
Se si verifica una dispersione verso terra sul polo del generatore FV non messo a terra, attraverso la
resistenza di Soft Grounding scorre una corrente di guasto. Detta corrente di guasto innalza la
tensione del polo messo a terra rispetto al conduttore PE. Tramite il Soft Grounding l'isolamento viene
monitorato mediante una misurazione della tensione effettuata tra il polo messo a terra e il conduttore
PE. A tale scopo viene analizzata la tensione CC "V
FV
+ verso PE" in caso di messa a terra sul polo
positivo oppure "V
FV
‒ verso PE" nel caso di messa a terra sul polo negativo.
Se l'entità della tensione misurata supera un valore soglia la messa a terra del campo FV viene
annullata e la corrente di guasto viene interrotta. Il valore di soglia può essere impostato tramite
apposito parametro.
Se si verifica un errore di Soft Grounding l'inverter interrompe il funzionamento. L'isolamento deve
essere verificato da tecnici abilitati, se necessario riparato e quindi riattivato mediante il tasto Reset
dell'apparecchio.
La dispersione verso terra del polo messo a terra non può essere individuata.
3.5.5 Apparecchio di monitoraggio dell'isolamento
A seconda dell'opzione scelta al momento dell'ordine un apparecchio di monitoraggio
dell'isolamento monitora la resistenza di isolamento del sistema FV nelle reti non messe a terra.
Nella condizione di funzionamento "Esercizio sotto carico MPP" viene rilevata la resistenza di
isolamento di tutto il sistema, dai moduli FV fino al trasformatore di media tensione.
Se l'inverter si trova nella condizione di funzionamento "Monitoraggio della rete" verrà rilevata la
resistenza di isolamento solo dai moduli FV fino all'inverter.
