Collegamento elettrico
SMA Solar Technology AG
66
SC125_560HE-IIT083220
Istruzioni per l’installazione
5.2.11 Note per le modalità d'uso dei contatti di schermatura
Le linee del segnale esterno e bus devono essere schermate. La schermatura dei cavi deve essere
realizzata sull'apposita sbarra garantendo un'ampia superficie di contatto. I contatti vanno eseguiti
mediante morsetti di fissaggio per cavi schermati forniti nella confezione separata.

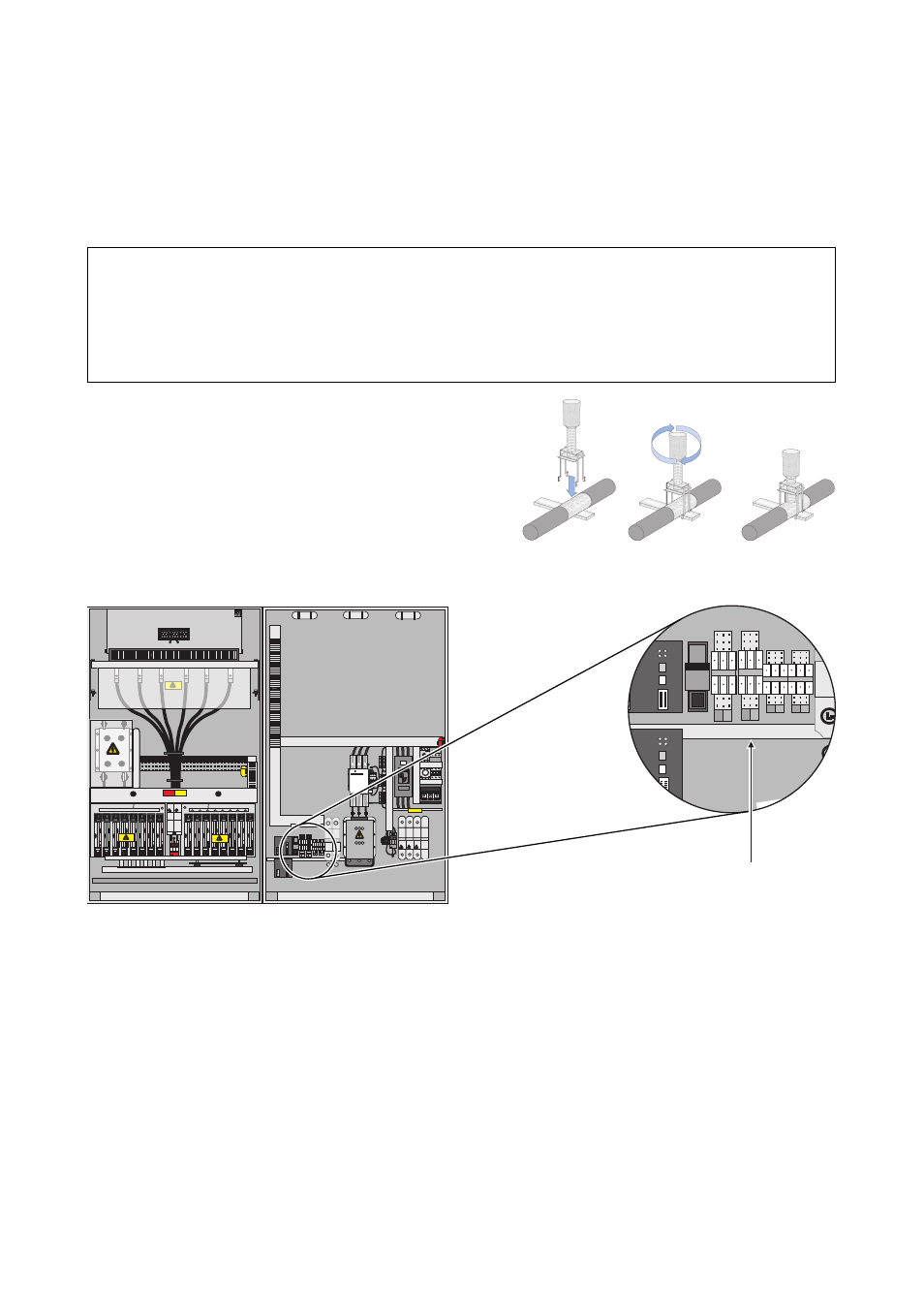

Le modalità d'uso dei morsetti sono rappresentate
nell'illustrazione a destra.
Sbarra schermata (A) nella zona dei morsetti di collegamento esterni nel Sunny Central 250
AVVISO!
L'uso errato dei morsetti di fissaggio per cavi schermati può causare danni
I morsetti devono essere serrati a mano e non con l'ausilio di un cacciavite.
Il serraggio mediante cacciavite può danneggiare l'isolamento.
L1
L2
L3
L1
L2
L3
L+
L-
L+
L-
L+
L-
L+
L-
L2
L3
L1
L2
L3
L1
L-
L+
L-
L+
A
