SMA Solar Technology AG
Collegamento elettrico
Istruzioni per l’installazione
SC125_560HE-IIT083220
33
5.1.2 Versione HE: collegamento cavi di potenza
Sunny Central 200HE / Sunny Central 250HE / Sunny Central 350HE
Sul ponte inverter nell'armadio CC/inverter sono collegati tre cavi di potenza (U1, V1, W1) per ogni
alimentatore di potenza, che devono essere collegati nell'armadio CA ai rispettivi morsetti
contrassegnati (U1, V1, W1) della reattanza del filtro sinusoidale. A tal fine i cavi sono già dotati di
capicorda e tagliati in misura per il collegamento alle linguette di contatto.

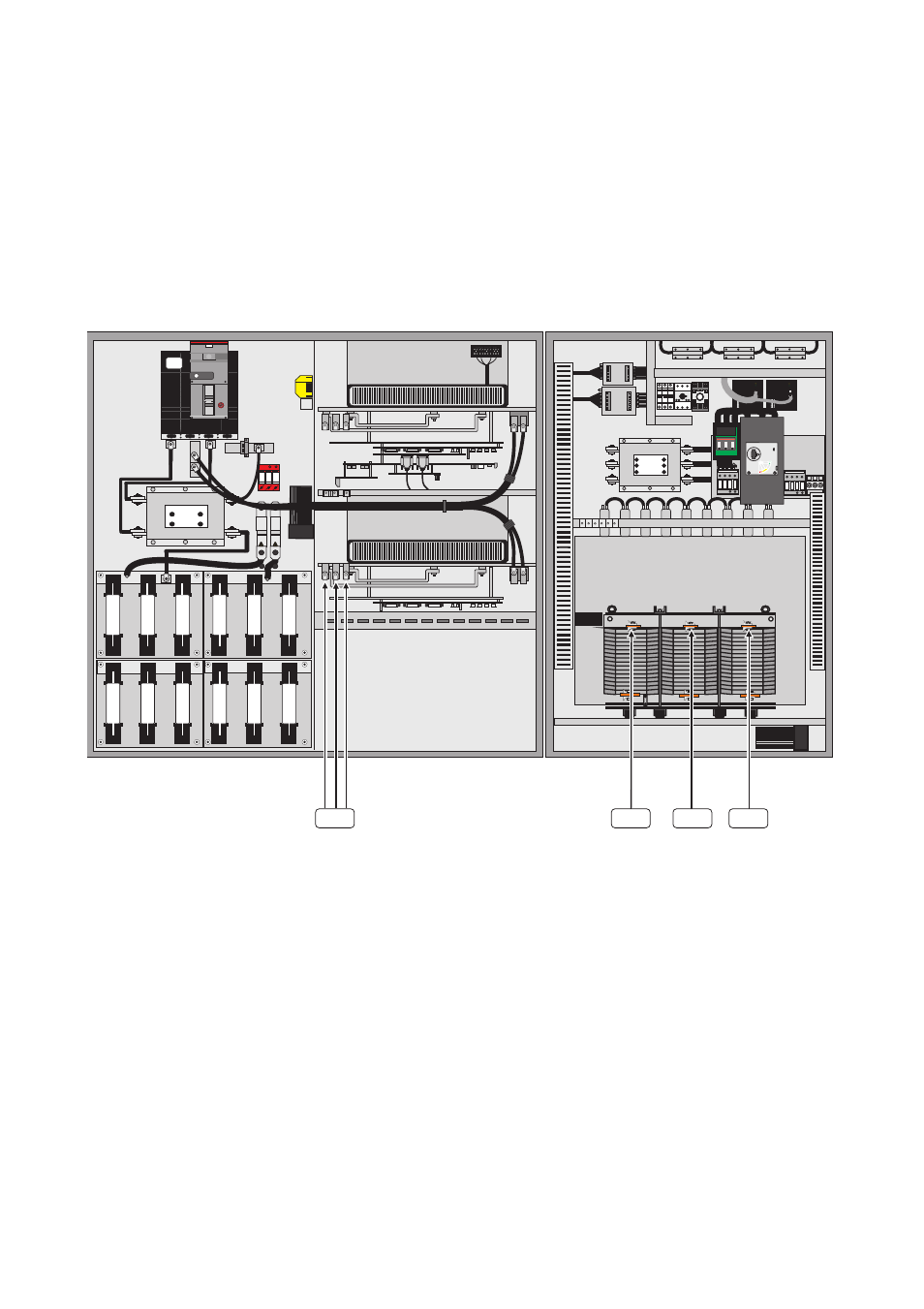

Collegamento reattanza del filtro sinusoidale nell'armadio CA del Sunny Central 350HE
A
Morsetti di collegamento alimentatore di potenza
B
Morsetti di collegamento filtro sinusoidale
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
L1
L2
L3
L1
L2
L3
A
B
B
B
