4.1.4 Locale tecnico
Per l'installazione e l'allacciamento dell'inverter centrale Sunny Central rispettare la norma
DIN VDE 0100 Parti 729, e 731, che contengono i requisiti per locali tecnici adibiti all'esercizio di
impianti a corrente industriale fino a 1000 V nonché i requisiti per le larghezze di passaggio e delle
vie di fuga.
Stazioni MV
Gli inverter della serie HE vengono generalmente installati in una cabina di calcestruzzo, di norma
come un "sistema a sinistra" e un "sistema a destra". L'installazione deve essere eseguita in conformità
con le direttive VDE per locali tecnici. Nella figura sottostante vengono rappresentati un sistema a
sinistra e un sistema a destra.
Gli armadi CA devono essere assolutamente allineati alla parete divisoria del locale trasformatore
per poter realizzare il cablaggio CA con il trasformatore con una distanza corta.
Larghezza minima dei passaggi in locali tecnici
Rispettare i seguenti punti relativamente alla larghezza minima di passaggio.
• Con sportello dell'armadio completamente aperto, il passaggio minimo libero deve
essere di 500 mm (via di fuga); vedere DIN VDE 0100 Parte 729, Parte 731.
• Per il rispetto della larghezza minima di passaggio, in caso di installazione di due
file contrapposte di inverter (per es. installazione in una cabina) è consentito aprire
più sportelli contemporaneamente solo all'interno di una stessa fila.

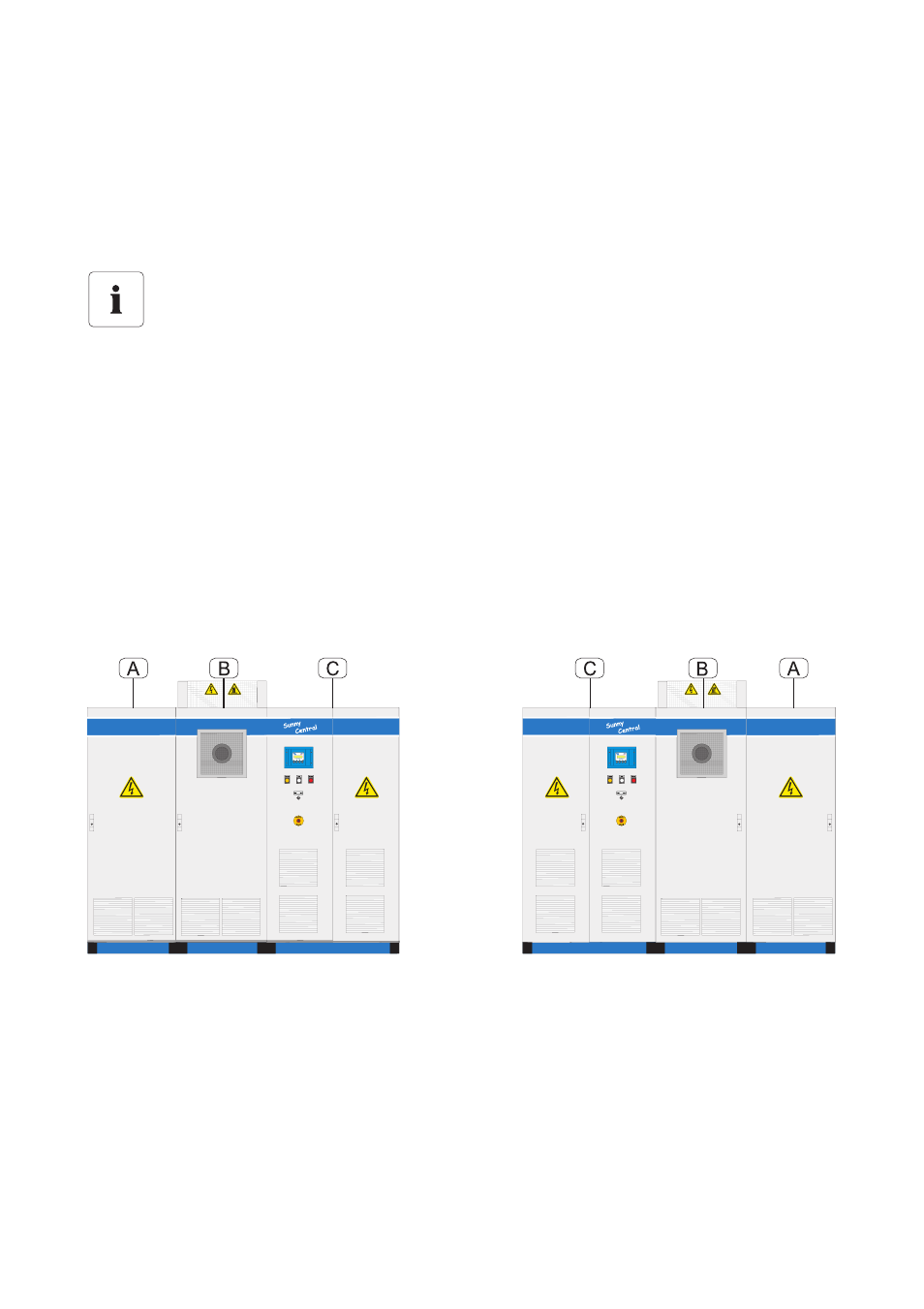

Sistema a sinistra Sistema a destra
A Armadio CC
B Armadio inverter
C Armadio CA
