SMA Solar Technology AG Installazione e cablaggio interno
Istruzioni per l’installazione 5/5 SC_Chem_Aktiv-IIT092911
3.3.2 Collegamento del cavo di potenza in un sistema di destra
1. Collegare L1 nell'alimentatore di potenza inferiore nell'armadio dell'inverter.
2. Guidare L1 per il pressacavo A.
3. Collegare L1 nel filtro sinusoidale dell'armadio CA conformemente alla loro marcatura.
4. Serrare il pressacavo A.
5. Collegare L3 nell'alimentatore di potenza centrale nell'armadio dell'inverter.
6. Guidare L3 per il pressacavo B.
7. Collegare L3 nel filtro sinusoidale dell'armadio CA conformemente alla loro marcatura.
8. Serrare il pressacavo B.
9. Collegare L2 nell'alimentatore di potenza superiore nell'armadio dell'inverter.
10. Guidare L2 per il pressacavo C.
11. Collegare L2 nel filtro sinusoidale dell'armadio CA conformemente alla loro marcatura.
12. Serrare il pressacavo C.
☑ I cavi di potenza sono collegati.
3.4 Collegare i cavi di comando sulla morsettiera di trasmissione
nell'armadio CA
Posa delle linee
I cavi di potenza devono essere legati con fascette nell'armadio dell'inverter. Così viene
evitato che i cavi vengano danneggiati mediante spigoli di metallo pungenti e affilati.

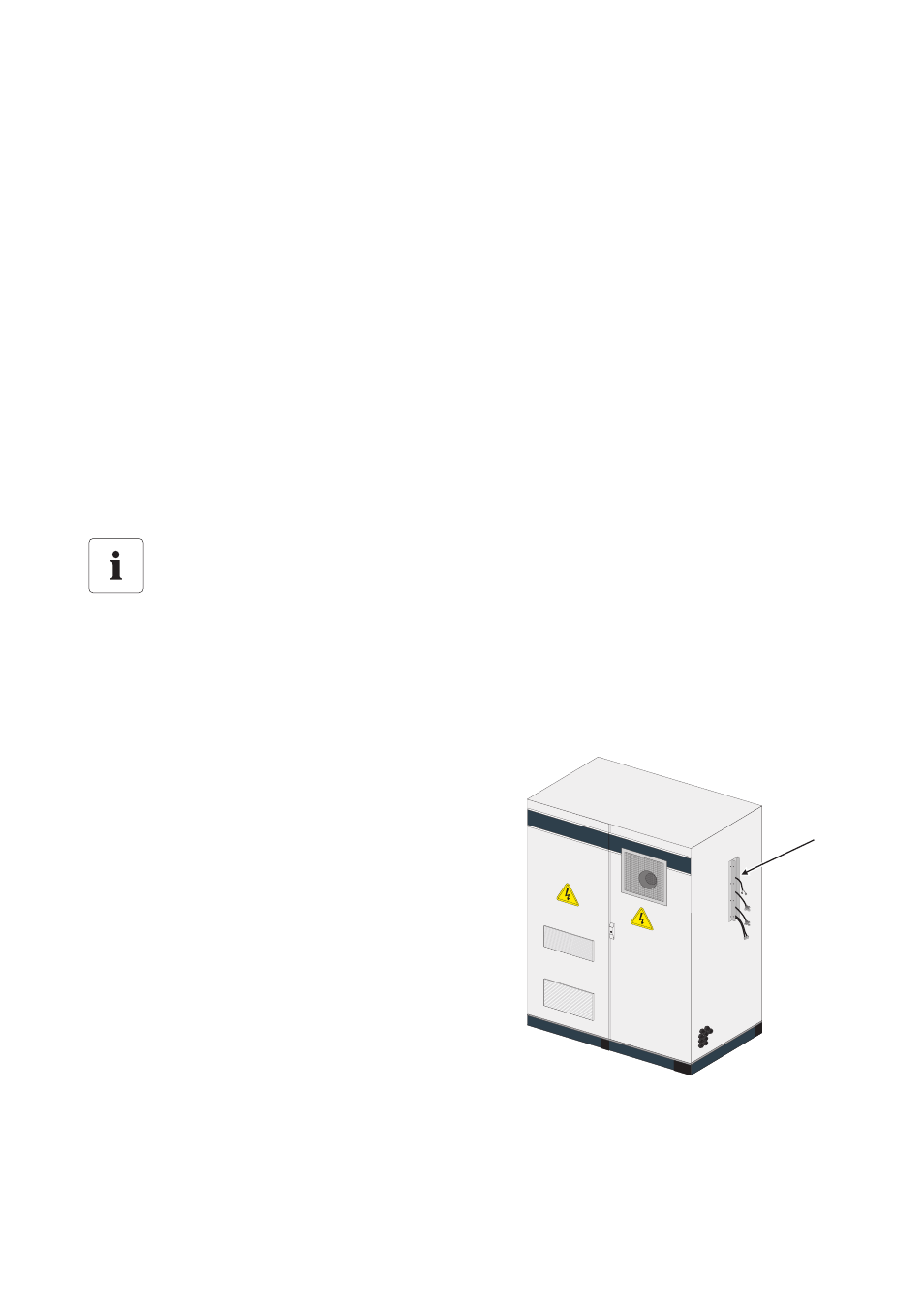

I cavi di comando (A) vengono condotti di fabbrica
dall'armadio CC/inverter all'esterno.
1. Inserire i cavi di comando nelle prese dell'armadio
CA come descritto nelle istruzioni per l'installazione
del Sunny Central.
• Fare attenzione che le prese non vengano invertite.
☑ I cavi di comando sono collegati.
A
