SMA Solar Technology AG Installazione e cablaggio interno
Istruzioni per l’installazione 4/5 SC_Chem_Aktiv-IIT092911
3.3 Collegamento del cavo di potenza
I cavi di potenza vengono forniti in dotazione e devono essere collegati negli alimentatori di potenza
nell'armadio dell'inverter e nel filtro sinusoidale nell'armadio CA. Collegare per ogni fase tre linee. Il

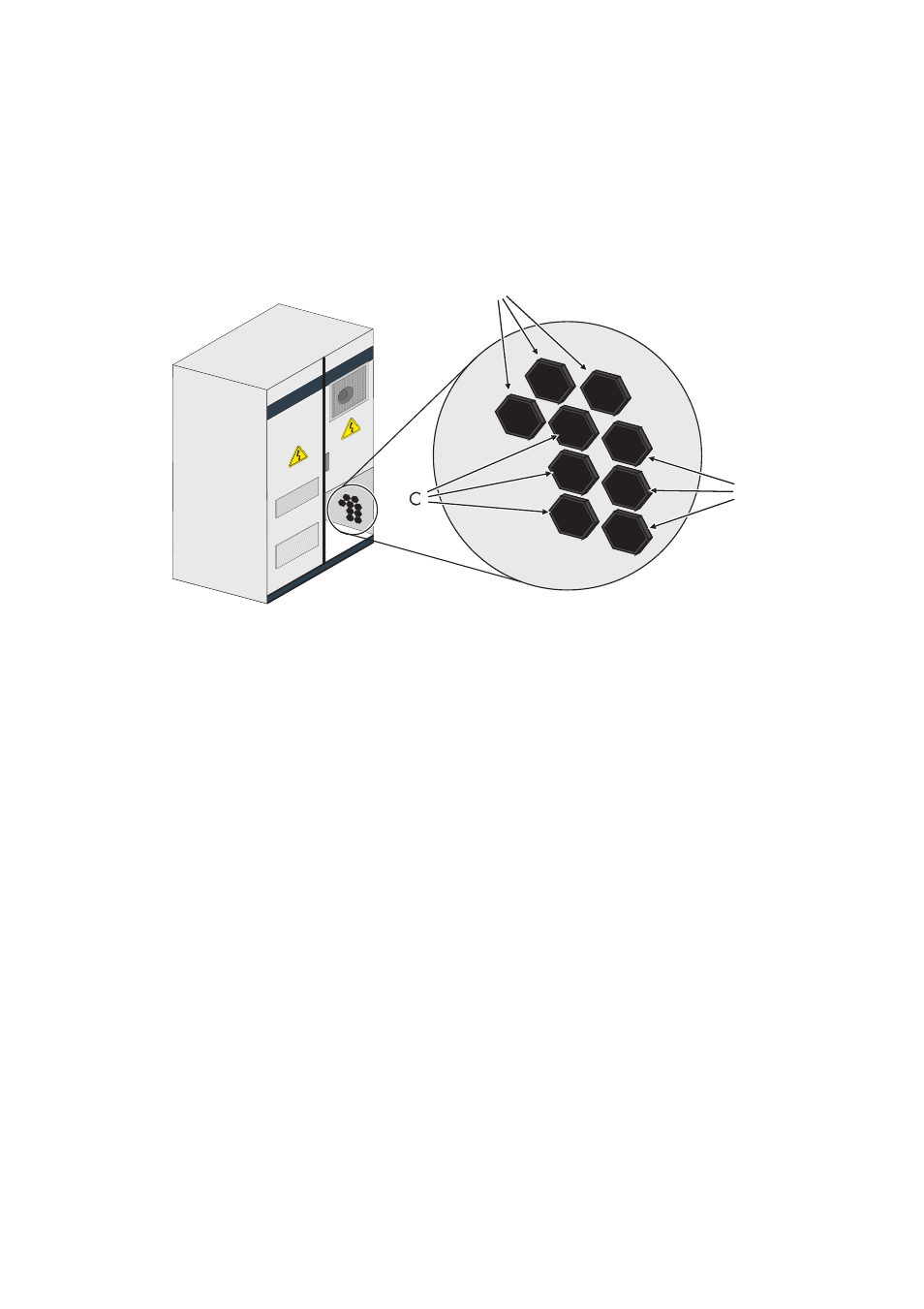

cablaggio è diverso nel sistema di destra e di sinistra. La figura riportata di seguito mostra l'ordine di
serraggio delle viti in un sistema di sinistra, l'ordine in un sistema di destra è speculare.
3.3.1 Collegamento del cavo di potenza in un sistema di sinistra
1. Collegare L3 nell'alimentatore di potenza inferiore nell'armadio dell'inverter.
2. Guidare L3 per il pressacavo A.
3. Collegare L3 nel filtro sinusoidale dell'armadio CA conformemente alla loro marcatura.
4. Serrare il pressacavo A.
5. Collegare L1 nell'alimentatore di potenza centrale nell'armadio dell'inverter.
6. Guidare L1 per il pressacavo B.
7. Collegare L1 nel filtro sinusoidale dell'armadio CA conformemente alla loro marcatura.
8. Serrare il pressacavo B.
9. Collegare L2 nell'alimentatore di potenza superiore nell'armadio dell'inverter.
10. Guidare L2 per il pressacavo C.
11. Collegare L2 nel filtro sinusoidale dell'armadio CA conformemente alla loro marcatura.
12. Serrare il pressacavo C.
A
B
