SMA Solar Technology AG
Installazione e cablaggio interno
Istruzioni per l’installazione
3/5
SC_Chem_Aktiv-IIT092911
3.2 Avvitare gli armadi elettrici
1. Aprire l'armadio CA.
2. Collegare gli armadi elettrici nelle posizioni A e B con le viti in dotazione M8 x 45 mm, rondelle
e rondelle elastiche. Coppia: 21 Nm.
Gli armadi elettrici vengono avvitati fra di loro nell'armadio CA.
☑ Gli armadi elettrici sono collegati. Proseguire con il collegamento del cavo di potenza.

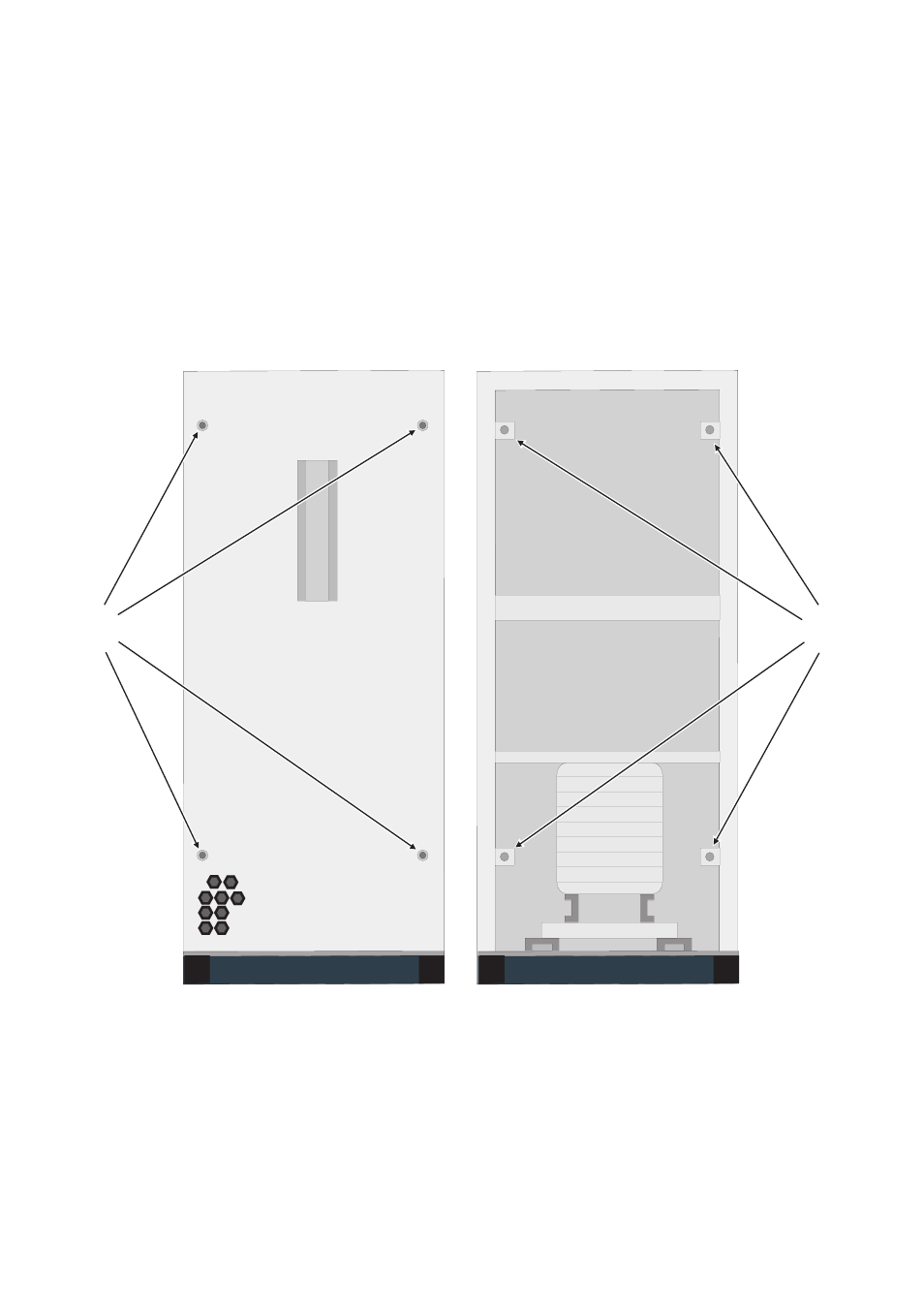

A
B
Vista laterale armadio CC/armadio
inverter
Vista laterale armadio CA
