12.2 Indicazioni sul display
Sul display a 2 righe è possibile richiamare valori, a condizione che il relè esterno per il monitoraggio
di rete si trovi nel modo automatico. Nel modo di parametrizzazione vengono visualizzati i singoli
parametri.
Visualizzazione nel modo automatico, riga superiore: valori di misura
Con il tasto "Display ↓ " è possibile spostarsi attraverso la prima riga visualizzata.
Visualizzazione nel modo automatico, riga inferiore: valori di misura
Con il tasto "Menu" è possibile spostarsi attraverso la riga in basso dei messaggi visualizzati.

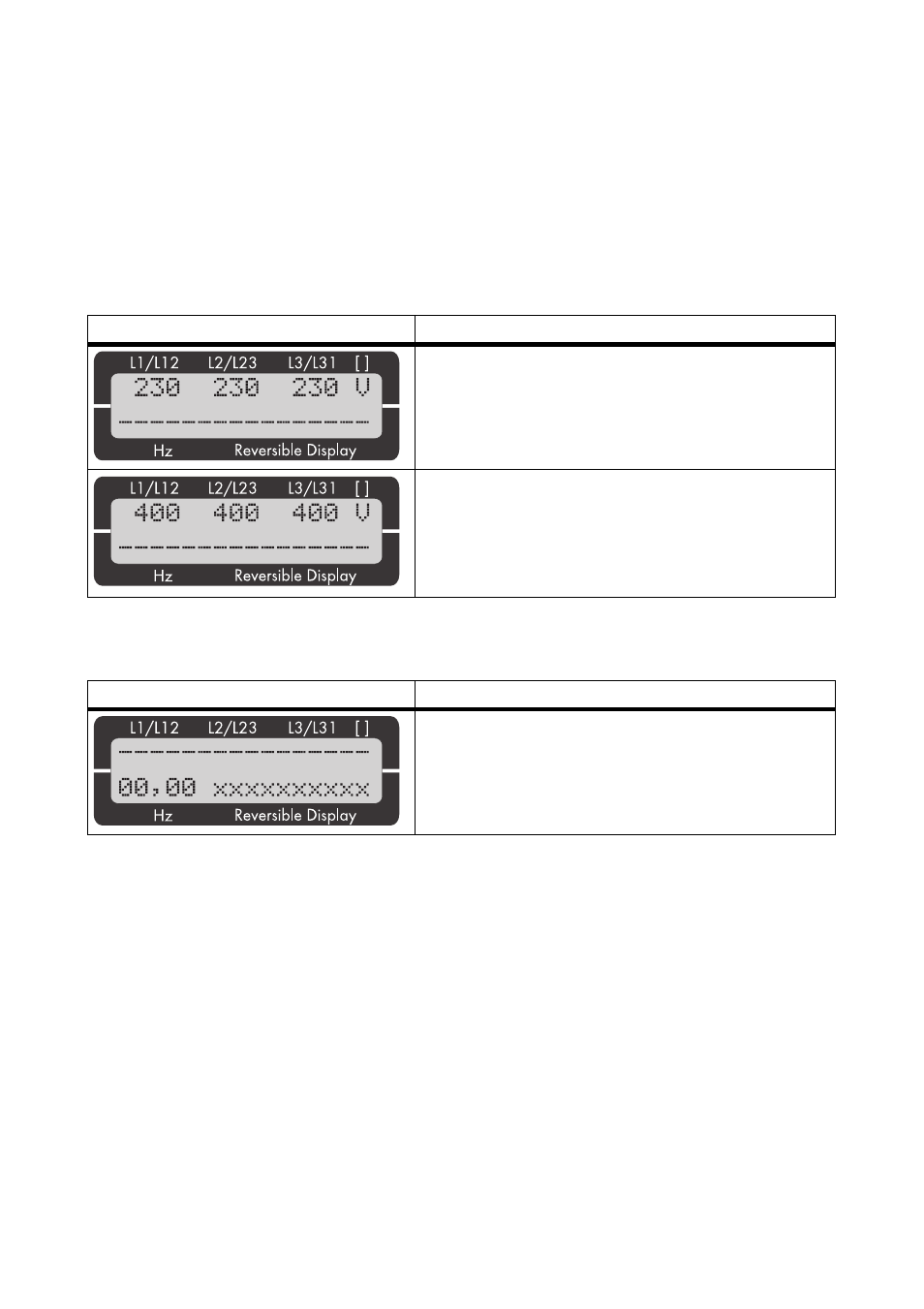

Testo sul display Descrizione
Il LED "Stella" è acceso e il LED "Triangolo" è spento.
Le tensioni di fase (U
L1-N
, U
L2-N
e U
L3-N
) della rete a più
connettori vengono visualizzate.
Il LED "Stella" è spento e il LED "Triangolo" è acceso.
La tensione del conduttore esterno
(U
L1-L2
, U
L2-L3
e U
L3-L1
) della rete a tre conduttori viene
visualizzata.
Testo sul display Descrizione
Nella riga inferiore a sinistra viene visualizzata la
frequenza [Hz].
