Relè esterno per il monitoraggio di rete (opzionale) SMA Solar Technology AG
62 SC-BIT100262 Istruzioni per l’uso

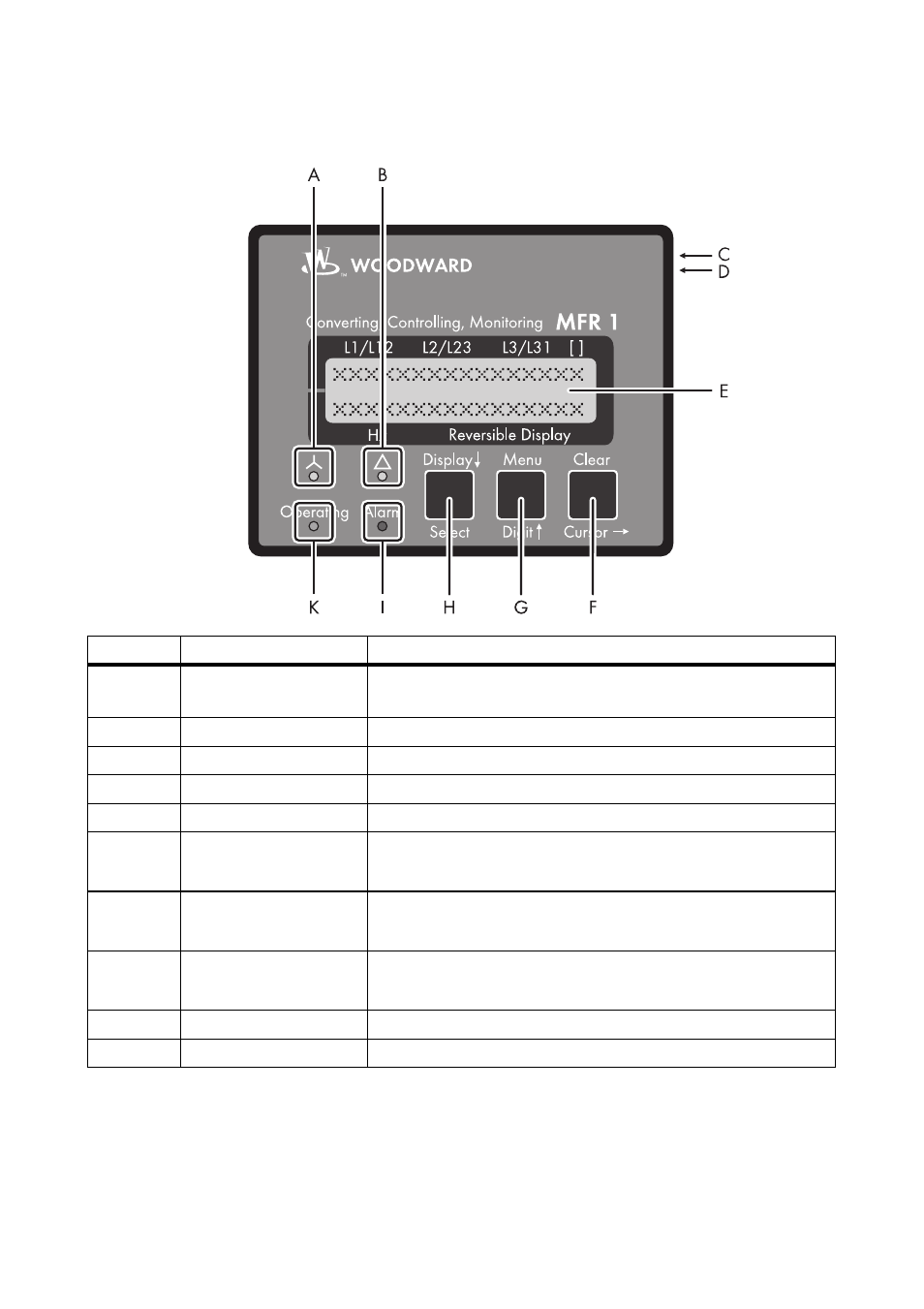

12.1 Panoramica degli elementi di visualizzazione e di comando
Oggetto Denominazione Funzionamento
A Asterisco Indicazione delle tensioni di fase
(conduttore esterno-conduttore neutro)
B Triangolo Indicazione delle tensioni dei conduttori esterni
C Bussola DPC Bussola di parametrizzazione
D Potenziometro Impostazione del contrasto LCD
E Display a cristalli liquidi Display a cristalli liquidi a 2 righe
F Clear
Cursor → Conferma segnalazione di allarme
Spostamento di una posizione verso destra
G Menu
Digit ↑ Selezione del menu
Aumento delle cifra selezionata
H Display ↓
Select Sfoglia il menu
Conferma selezione
I Allarme Si è verificato un allarme
K Operating Modo automatico
