9.2 Calcolo dell'amplificazione e dell'offset
Calcolo dell'amplificazione e dell'offset sull'esempio di "ExtSolIrr".
1. Rilevare i sensori esterni come descritto nel capitolo 9.1 ”Rilevamento dei sensori esterni”
(Pagina 49).

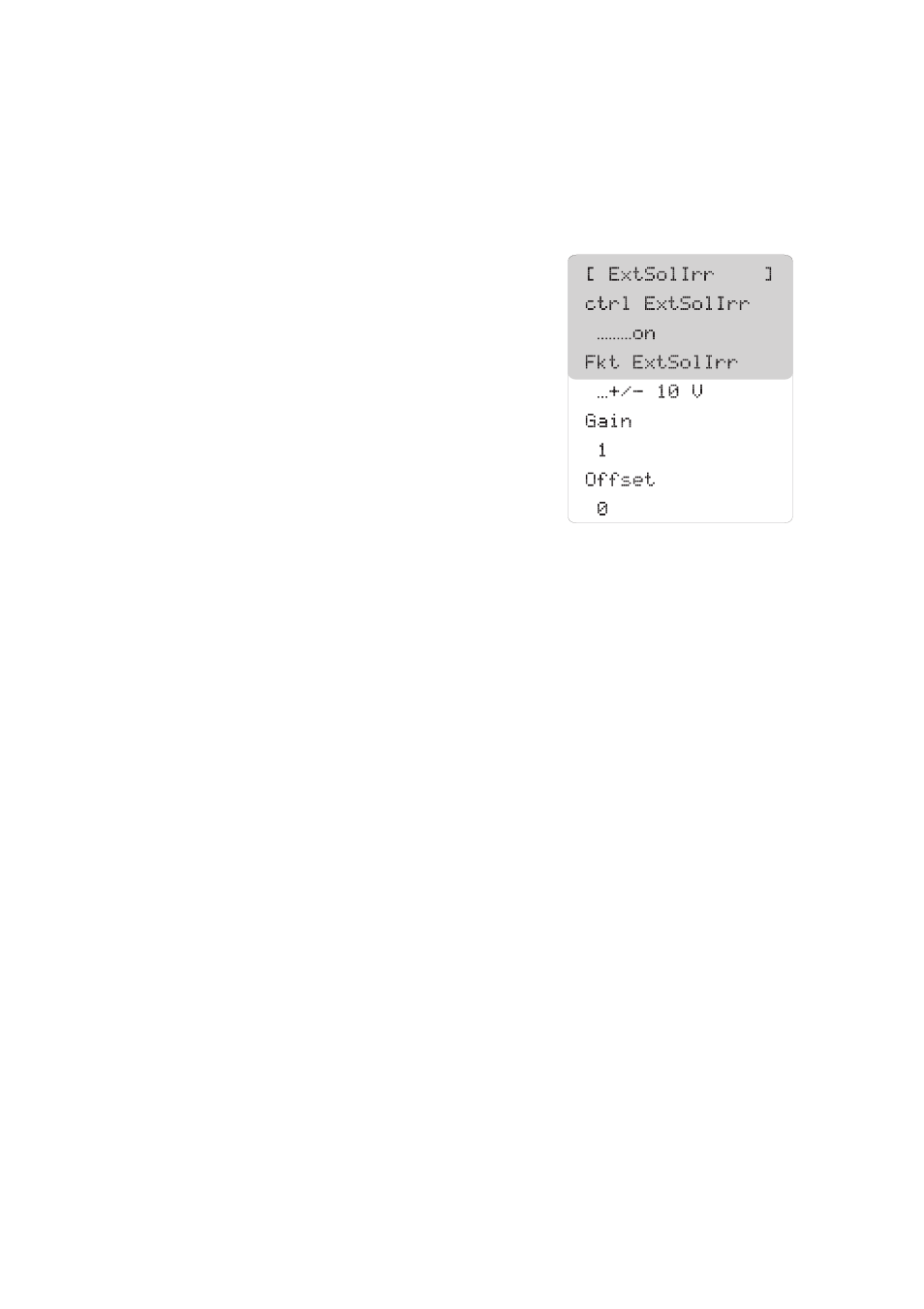

2. Impostare "ctrl ExtSolIrr" su "on" per attivare
l'ingresso analogico per il sensore.
3. Selezionare un range di misura per il sensore
analogico, per esempio "+/–10V".
Il valore visualizzato viene calcolato sulla base di
quanto segue:
– in base al valore misurato dal sensore,
– in base al valore indicato per l'amplificazione,
– in base al valore indicato per l'offset.
4. Calcolare il fattore di amplificazione e l'offset.
Il fattore di amplificazione è ottenuto dividendo il range di valori da visualizzare per il range di
misura.
Fattore di amplificazione = range di valori da visualizzare / range di misura
L'offset è la differenza tra il limite inferiore del range di valori e il prodotto risultante dalla
moltiplicazione del fattore di amplificazione con il limite inferiore del range di misura.
Offset = estremo inferiore range di valori – (fattore di amplificazione x estremo
inferiore range di misura)
Formule
Viene misurato il valore di misura M nel range di misura compreso tra Mu e Mo.
Si vuole visualizzare il valore W nel range di valori compreso tra Wu e Wo.
Spiegazione delle abbreviazioni usate
Amplificazione: V = (Wo – Wu) / (Mo –Mu)
Offset: O = Wu – (V x Mu)
Visualizzazione sul Sunny Central
Control: W = (V x M) + O
M valore di misura Mo limite superiore range di misura
Mu limite inferiore range di misura O Offset
V amplificazione W valore
Wo limite superiore range di valori Wu limite inferiore range di valori
