Montaggio della scheda radio Piggy-Back SMA Solar Technology AG
26 SBeam-12:NI1606 Manuale d’uso
5. Svitate la punta dell'antenna ed estraete la bussola filettata e la guarnizione ad anello del
cavo dell'antenna. Il cavo dell'antenna e la molla dell'antenna non sono più necessari.
Montare il cavo di prolungamento dell'antenna

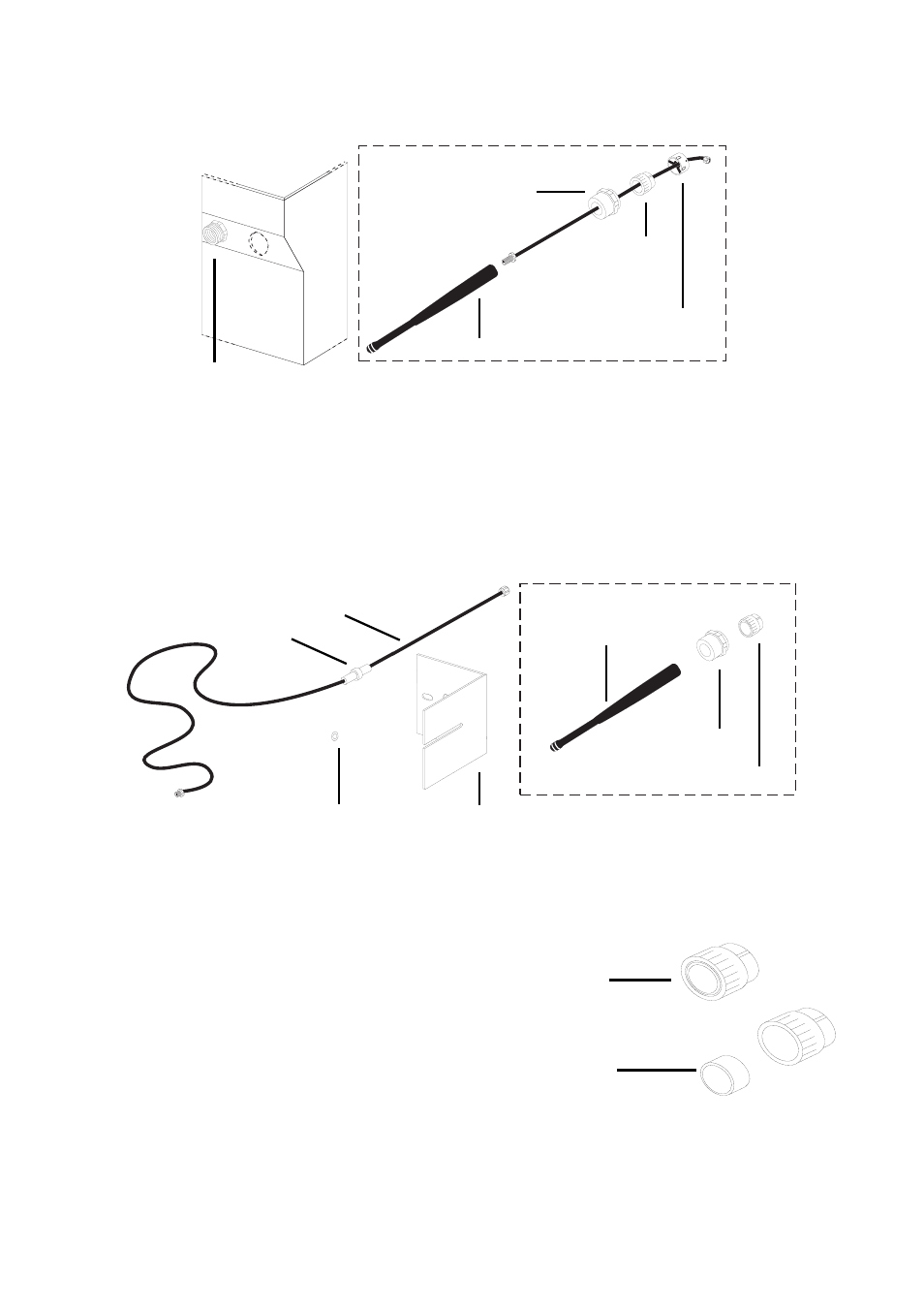

Per il montaggio dell'antenna esterna occorrono i pezzi elencati nella figura.
I pezzi della vecchia antenna nella cornice a trattini (vedi figura in alto) vengono montati adesso
sul cavo dell'antenna esterna.
6. Rimuovete la gomma dalla guarnizione ad
anello.
Molla dell'antenna
Guarnizione
Bussola filettata
Punta dell'antenna
Collegamento a vite PG
ad anello
Bussola filettata
Guarnizione ad anello
Angolo dell'antenna Rondella
Anello di gomma
Cavo di prolungamento dell'antenna
Punta dell'antenna
Guarnizione
Gomma
ad anello
