Montaggio della scheda radio Piggy-Back SMA Solar Technology AG
22 SBeam-12:NI1606 Manuale d’uso

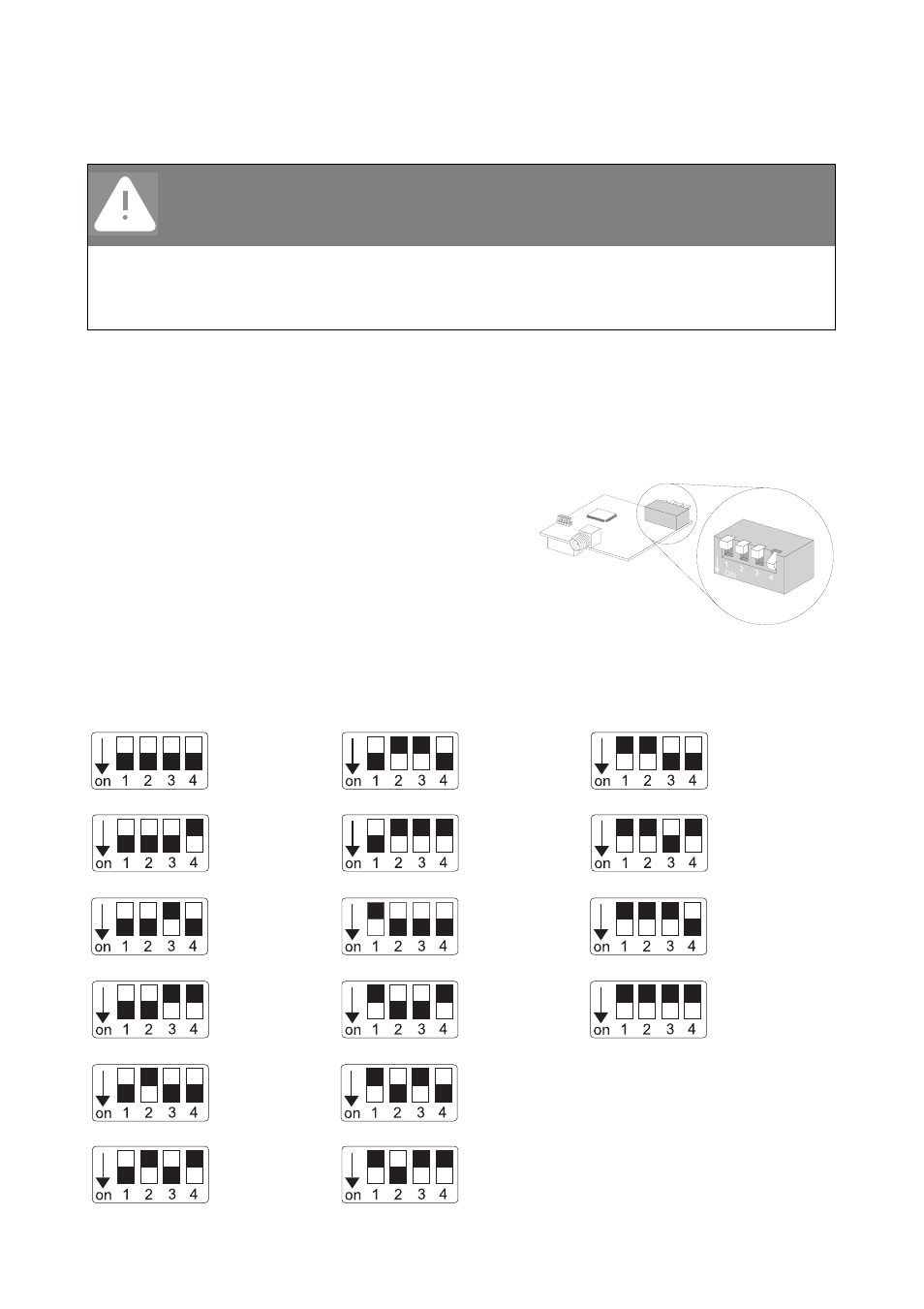

5.2 Impostazione degli interruttori DIP sulla Piggy-Back
Le schede radio Piggy-Back possono essere impostate sui gruppi mediante gli interruttori DIP (da 0
a 15, vedi figure in basso). In tal modo, nel rilevamento con il Sunny Beam si possono escludere
inverter esterni, se troppi inverter esterni del vicinato sono impostati sullo stesso gruppo. Il Sunny
Beam e le schede radio Piggy-Back devono essere sempre sempre impostati su un gruppo comune.
I Piggy-Back sono impostati di fabbrica sul gruppo 1.
È possibile modificare il gruppo nella scheda Piggy-Back
premendo verso l'alto o verso il basso gli interruttori DIP
bianchi sulla scheda radio Piggy-Back (vedi figura a
destra). Per sapere a quale gruppo corrispondono le
posizioni degli interruttori DIP, consultare la panoramica.
Come modificare l'impostazione dei gruppi sul Sunny
Beam è esposto nel capitolo “Impostare il gruppo sul
Sunny Beam" a pagina 51.
Panoramica dell' impostazione dei gruppi radio Piggy-Back
PERICOLO!
• Questo capitolo è concepito solo per elettricisti!
Tutti i lavori sull'inverter devono essere eseguiti solo da elettricisti qualificati!
Attenersi alle avvertenze di sicurezza della documentazione sull'inverter!
0 6 12
1
(di fabbrica)
7 13
2 8 14
3 9 15
4 10
5 11
Interruttori DIP
