SMA SUNNY BEAM - Manuale (Pagina 25)

SMA Solar Technology AG Montaggio della scheda radio Piggy-Back
Manuale d’uso SBeam-12:NI1606 25
5.3.1 Convertire nella situazione di partenza (A)
Questo capitolo si riferisce solo alla situazione di partenza (A). Per la differenziazione della
situazione di partenza vedi il capitolo “Montaggio del kit antenna esterna" a pagina 23.
Smontare l'antenna presente
1. Aprite l'inverter come descritto nella relativa
documentazione.
2. Svitate il cavo dell'antenna
dell'allacciamento dell'antenna sulla
scheda radio Piggy-Back nella scatola
dell'inverter.
3. Svitate la bussola filettata dal collegamento
a vite PG.
4. Estraete l'intero cavo dell'antenna per la
punta dell'antenna dalla scatola
dell'inverter.
La molla dell'antenna viene estratta
dall'avvitamento PG. L'avvitamento PG
stesso resta saldo sulla scatola dell'inverter
(vedi figura pagina successiva).
PERICOLO!
• Questo capitolo è concepito solo per elettricisti!
Tutti i lavori sull'inverter devono essere eseguiti solo da elettricisti qualificati!
Attenersi alle avvertenze di sicurezza della documentazione sull'inverter!

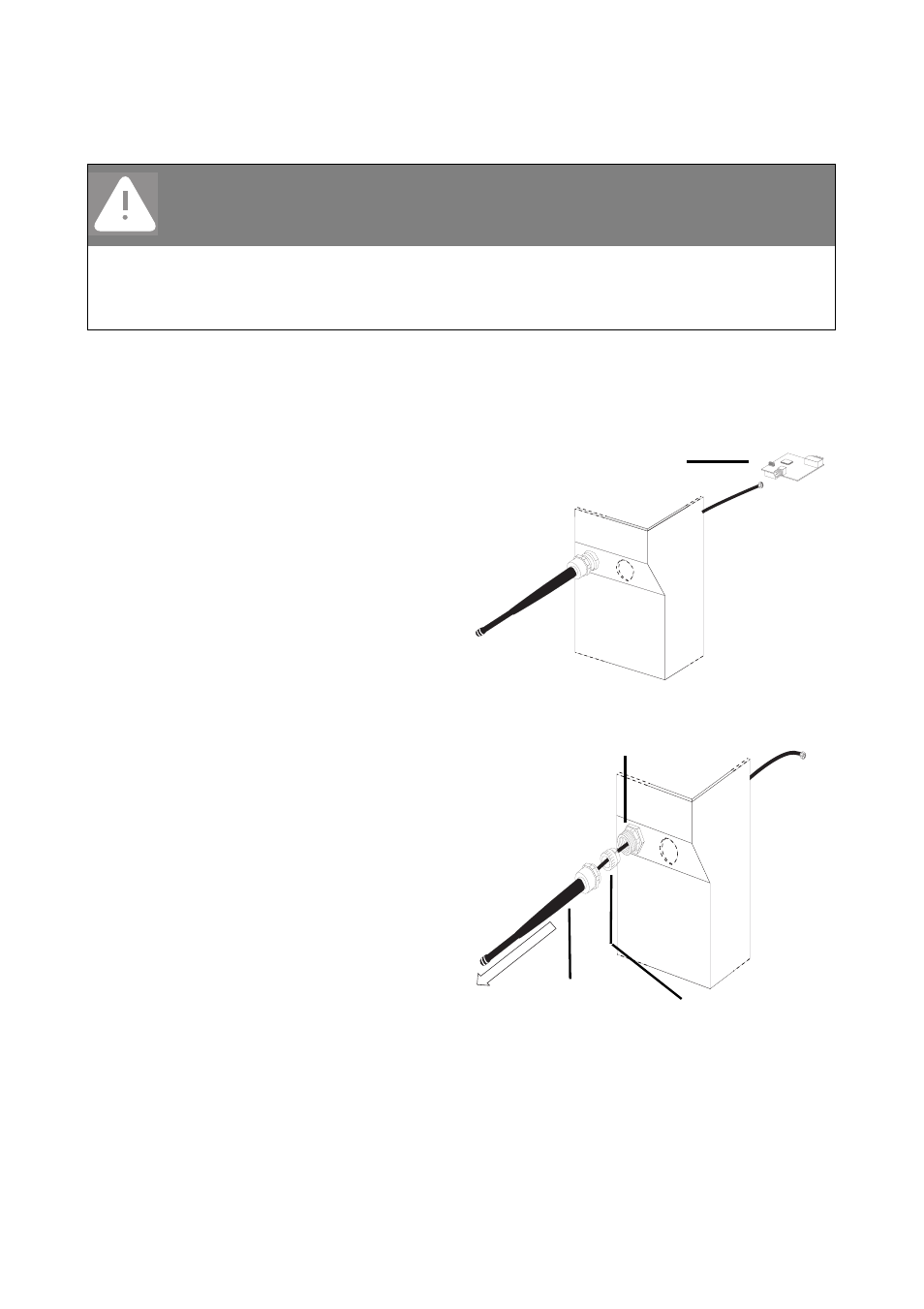

Scheda radio
Piggy-Back
Collegamento a vite PG
Punta dell'antenna Bussola filettata
