SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione Communit-IA-A1-it-22 31

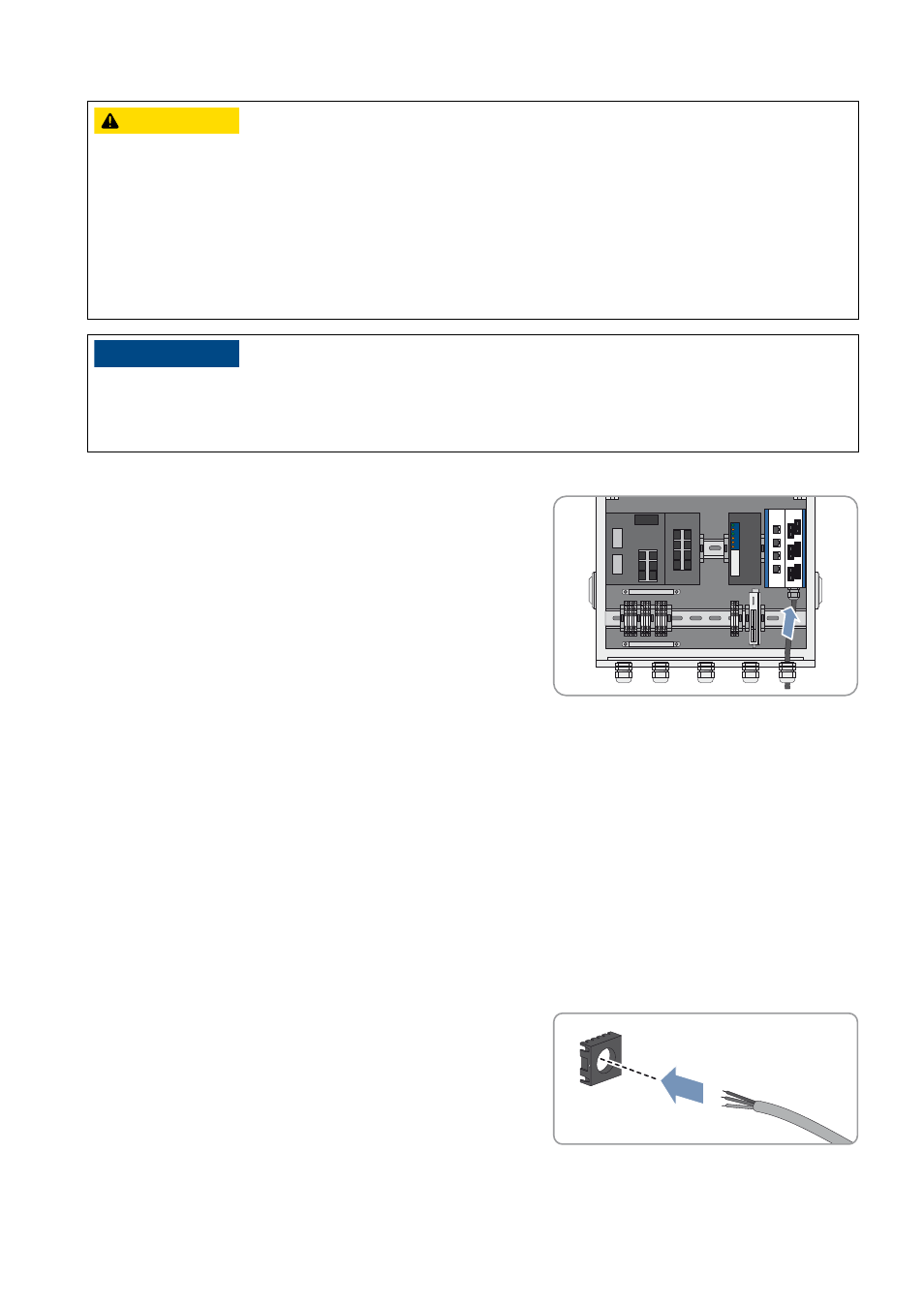

Procedura:
1. Introdurre il conduttore in fibra ottica dal basso nel patch panel e
fissarlo alle fibre di collegamento (v. la documentazione del patch
panel). Osservare qui la forza di trazione massima e i raggi di
curvatura minimi consentiti dei conduttori in fibra ottica.
2. Collegare il patch panel allo switch con i cavi patch in fibra ottica forniti in dotazione (raggio di curvatura: 100 mm),
rispettando la direzione di trasmissione e ricezione dell’utenza FO.
6.6 Collegamento del cavo di rete tramite connettore Keystone
Il patch panel modulare consente il collegamento di cavi in rame e conduttori in fibra ottica. Il modulo per i cavi in rame
comprende 4 prese Keystone RJ45, tramite le quali collegare i cavi di rete con connettori Keystone.
Procedura:
1. Spelare il cavo di rete per 30 mm.
2. Ripiegare la schermatura a treccia.
3. Rimuovere la pellicola di schermatura dei doppini.
4. Applicare a filo una pellicola di alluminio all’esterno sopra alla schermatura a treccia con il lato adesivo verso
l’interno.
5. Inserire il cavo di rete nello smistafili.
$77(1=,21(
Lesioni oculari e cutanee dovute a radiazione laser visibile e invisibile
Communit comprende componenti LED o laser della classe 1 a norma IEC 60825-1 (2003). Radiazione laser
invisibile, lunghezza d’onda pari a 1 300 nm.
Il raggio laser fuoriesce all’estremità del conduttore in fibra ottica.
• Non puntare lo sguardo verso il raggio laser.
• Non osservare il raggio laser con strumenti ottici.
• Non puntare il raggio laser sulle persone.
"77*40
Danneggiamento dei conduttori in fibra ottica a causa di raggi di curvatura inferiori ai valori consentiti
Eccessive curvature o flessioni dei conduttori provocano danni alle fibre ottiche.
• Rispettare i raggi di curvatura minimi consentiti dei conduttori in fibra ottica.
