5 Montaggio SMA Solar Technology AG
18 Communit-IA-A1-it-22 Istruzioni per l’installazione
Procedura:
1. Scavare una fossa. Considerare una profondità d’interramento dello zoccolo di 660 mm. Consiglio: sui lati dello
zoccolo è contrassegnata la profondità d’interramento ottimale.
2. Posare lo zoccolo nella fossa scavata. Il lato del pannello dello zoccolo deve essere rivolto in avanti.

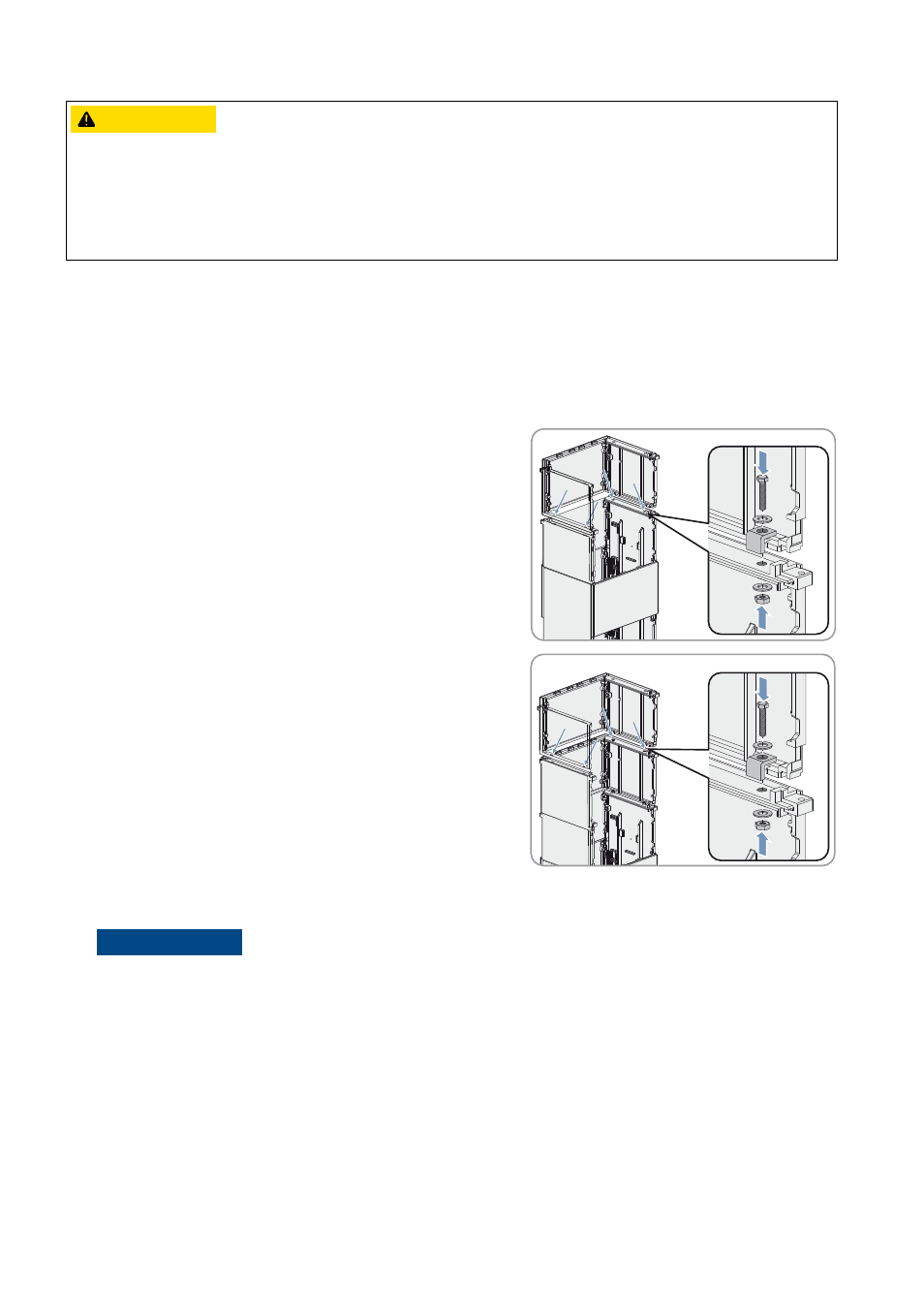

3. Per fissare sullo zoccolo le estensioni:
• Appoggiare la prima estensione sullo zoccolo.
• Avvitare la prima estensione dello zoccolo sui 4 punti di
fissaggio, avvalendosi delle rondelle quadrate con linguetta.
• Appoggiare la seconda estensione dello zoccolo sulla prima
estensione.
• Avvitare la seconda estensione dello zoccolo sui 4 punti di
fissaggio, avvalendosi delle rondelle quadrate con linguetta.
4. Provvedere alla posa dei cavi necessari per il collegamento di Communit, osservando le misure di protezione
relative al tipo e alle prescrizioni in merito del produttore dei cavi.
5. Introdurre tutti i cavi necessari lungo lo zoccolo e le rispettive estensioni, tenendo conto della lunghezza dei cavi
fino ai punti di collegamento (v. cap. 6.1 “Panoramica del campo di collegamento”, pag. 22).
6. Riempire la fossa con ghiaia fine fino alla profondità d’interramento.
7. Compattare sufficientemente il terreno.
8. Verificare che lo zoccolo sia ben in sede.
9. Posare Communit sull’estensione dello zoccolo.
$77(1=,21(
Pericolo di lesioni per uso e montaggio impropri del prodotto
Il prodotto è pesante, se si cerca di spostarlo da soli è possibile subire delle lesioni. Il peso massimo del prodotto è pari
a 45 kg.
• Il prodotto deve essere trasportato e montato sempre da 2 persone.
• Per tutti gli interventi, indossare appositi dispositivi di protezione individuale.
"77*40
Danneggiamento dei cavi causa compattazione del terreno
L’elevata pressione meccanica in caso di compattazione del terreno può danneggiare i cavi.
• Proteggere i cavi nel terreno, ad es. coprendoli con sabbia o ricorrendo a tubi di protezione.
